出在间隔太长。绕组受潮、老化是连续过程，一周里的变化没人知道，等测出来往往已经在劣化后段。本案例的客户就吃过这个亏——绝缘击穿导致主通风机停了 4 小时，井下安全跟着受影响。把周检换成实时在线，等于把漏掉的六天九小时补回来。

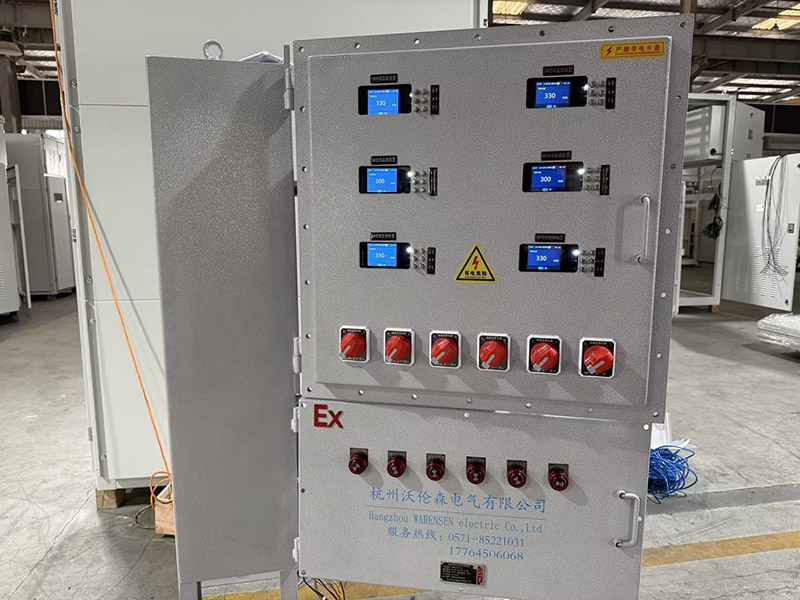

添的是流程成本和安全风险两笔账。防爆区不能随便开柜、不能临时拉线，每次人工检测都要办票、断电、确认瓦斯浓度，流程走完大半天。本案例给这类机房配了 6 台防爆箱，柜门用防爆玻璃、柜内加防爆护罩，检测过程不再需要打开主腔体。

按客户的换算，主通风机停机 1 小时影响 500 吨原煤。所以这类设备的可用性不是运维指标，是产量指标。本案例改造后把非计划停机压下来，年降本超过 200 万元，这笔钱主要来自避免停机，而不是省人工。

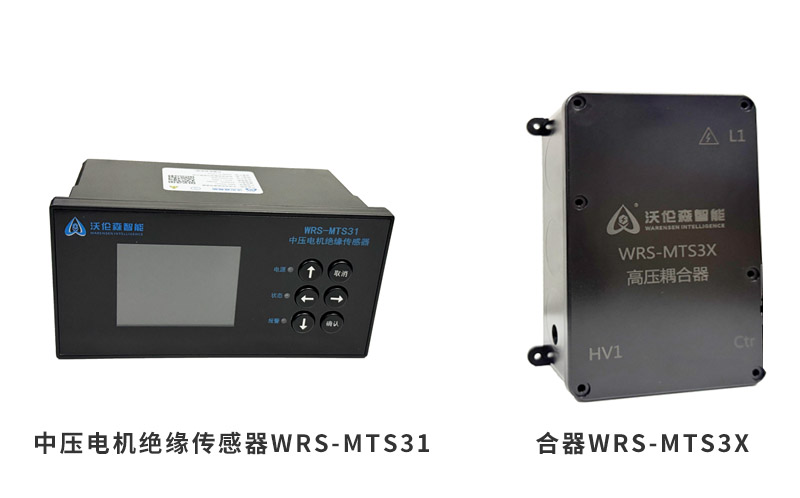

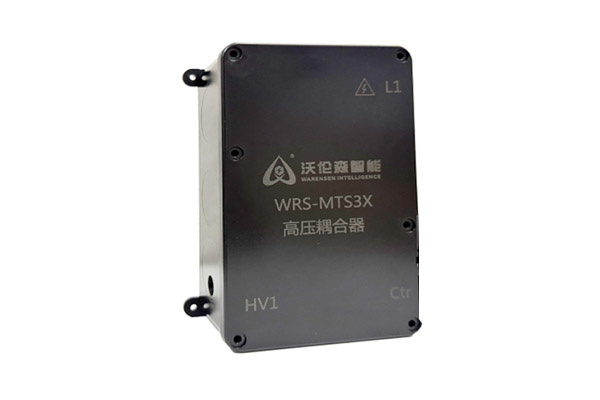

按每台电机 3 只耦合器算的。定子绕组 Y 型接法要对三相分别注入和测量，一相一只，所以 15 台被监测电机正好配 45 台 高压耦合器。这个配比不是余量，是接线方式决定的，少一只就只能测两相。

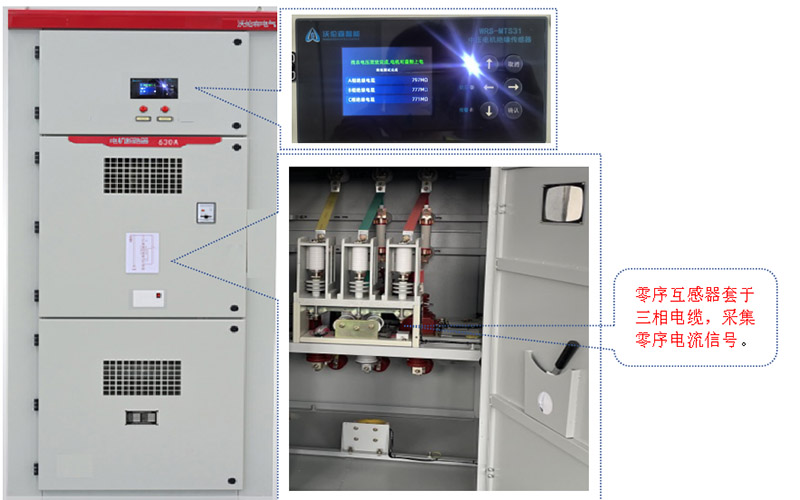

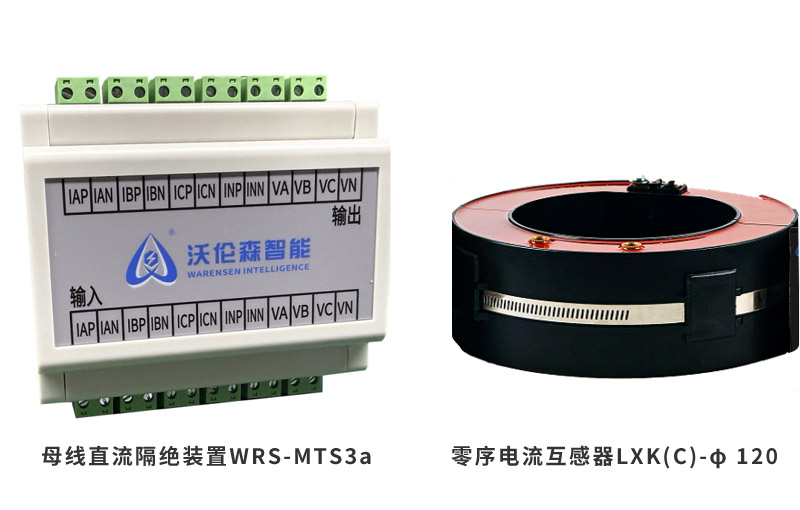

因为运行和停机要分开测。停机才注流测绝缘电阻；电机转起来以后，绝缘状态只能靠对地泄漏电流的变化来推，这就要用零序电流互感器。本案例配了 15 台 LXK(C)-φ120，套在三相电缆外面，取零序电流信号，运行状态下也能看到绝缘在往哪个方向走。

给瓦斯抽放泵这类划入防爆区域的机房。15 台装置里有 6 台是防爆型，装进带防爆玻璃门的定制柜；其余机房按普通柜体配置。同一套系统在不同区域用不同柜型，是这类项目的基本做法，不能一刀切。

按现场空间和屏柜排列定。本案例用了 800×1500×2300 mm 与 800×1000×2300 mm 两种规格，前者给需要容纳更多二次设备的提升机房，后者给空间紧的机房。高度统一到 2300 mm，是为了和现场既有屏柜并排时顶面齐平。

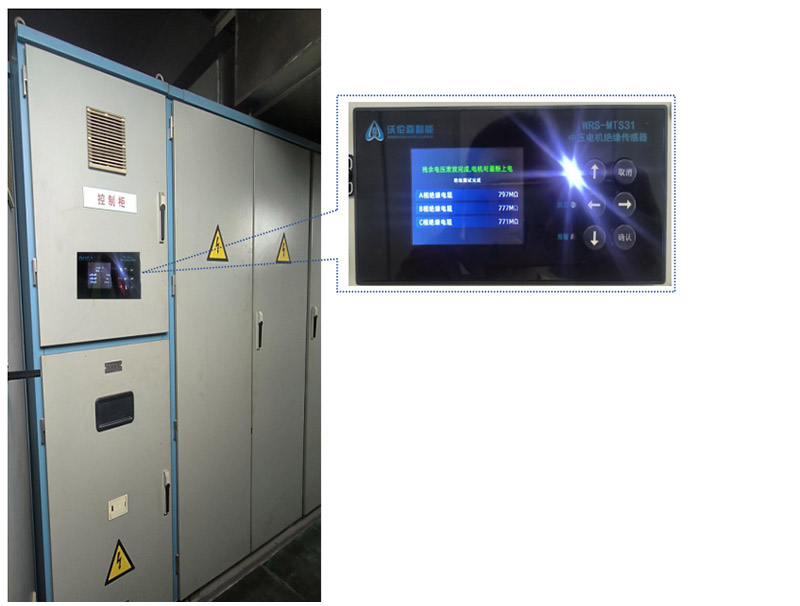

可以。本案例的材料立井机房就是把装置嵌进控制屏后面板，开孔 150 mm×76 mm，只接一路 AC 220 V 电源和一根 RS485 通信线，柜体不动。前提是屏内还有安装空间、散热过得去，这一点要在勘查阶段量清楚。

靠零序电流。三相绕组对地绝缘如果开始劣化，泄漏电流会不平衡，零序分量随之抬起来。装置持续跟踪这个量的变化趋势，配合电压、电流一起看，能在绝缘电阻还没明显掉下来之前先给出方向性提示。

靠三重防护叠起来：断路器机械联锁，保证柜门状态和注流状态互斥；电压电流电气检测，先确认回路确实断电；再用 10 MΩ 高压电阻限流，把注入电流压在安全范围。任一条不满足，注流不会启动。

不会，逻辑上是硬约束。系统检测到电机带电就自动退出注流，等断电后才启动检测，这个切换是装置自己判断的，不依赖人工操作。安全设计的要点就在这——把“人记得按流程”换成“设备不按流程就动不了”。

够。低压量程看的是绝缘已经劣化到什么程度，高压量程看的是好绝缘还有多少余量，两头都要覆盖。本案例标的 1 MΩ 至 9999 MΩ、误差≤5%，配合趋势判断比单点读数的绝对精度更重要——绝缘是从 3000 MΩ 掉到 800 MΩ，还是从 800 掉到 500，两者的处置节奏完全不同。

主要看两点：间距和垂直度。柜体与变频器柜保持 1.5 m 以上距离，避开强电磁干扰源；安装时用水平尺校准，垂直度误差控制在 2 mm/m 以内。变频器就在隔壁的机房，这一条尤其不能省，否则后面数据抖起来很难查。

电压从 PT 柜取，电流从电机出线柜取。两路信号源不在同一个柜子里，本案例的做法是把监测柜放在变频器柜室的隔壁，既缩短走线，也避免信号线横穿动力区域。取信号用既有互感器二次侧，不改主回路。

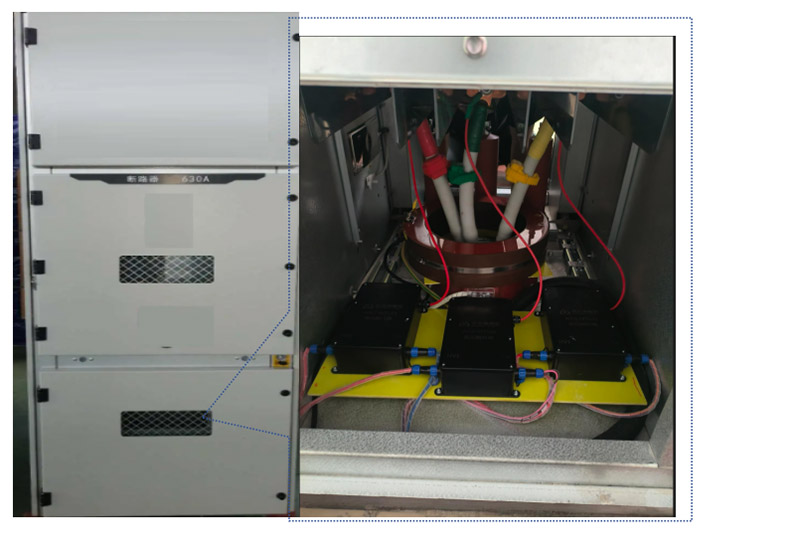

在电机开关柜底部用绝缘板做底座，固定 3 只 耦合器，高压侧与出线并接。绕组是 Y 型接法的按三相各接一只；固定时同时看绝缘距离和卡装牢固度，这两点直接决定测量稳定性，装歪了读数会飘。

用无线。防爆区如果为了拉一根通讯线去开孔，等于破坏原有防爆结构，验收通不过。本案例在防爆机房用 433 MHz 无线传输，主站侧仍有线，两头各用各的方式，既满足防爆要求，也不用改建筑结构。

分槽、留距、单端接地。信号线用 RVV-450/750 V 4×1.5 mm² 沿原有线槽敷设，与动力电缆保持 100 mm 以上间距；RS485 的屏蔽层单端接地，避免两端接地形成环流把干扰引进回路。这几条是煤矿电气施工的老规矩，别省。

靠趋势加阈值两条一起。本案例里某台瓦斯抽放泵电机的绝缘电阻从 800 MΩ 一路降到 500 MΩ，系统在跌破预警线之前就按下降速率给出了提示，前后留出 7 天处置窗口。只看单点阈值不够，下降速度才是判断还剩多少时间的关键。

拿改造前后的记录对比。改造前是每周 1 次人工检测，故障靠事后发现；改造后采样间隔做到 ≤1 秒，且有完整的预警与处置记录。本案例的验证口径是：非计划停机次数、单次停机时长、人工检测工时三项对比，人工检测工时下降 60%。

走标准协议对接，不另建平台。装置侧是 RS485／Modbus，向上可按项目配置转成 PLC 或 DCS 能读的协议，把绝缘值、预警状态、故障记录送进去。点表在调试阶段和矿方自控人员一起定，避免上线后两边对不上号。

四类：设备清单与出厂合格证明、耦合器等关键部件的检测报告、安装与接线记录（含绝缘距离、接地、屏蔽处理的实测值）、系统联调与报警传动记录。煤矿项目还要加上安全验收相关的资料，本案例是通过煤业安全验收后才交付的。
