电容器组支路阻抗特性监控系统

WRS-CIS-I型阻抗特性智能监控器，适用于电容器组支路阻抗特性监控系统，是针对并联电容器装置的一种事故预防性监控、保护措施，直击并联电容器装置故障根本，实现对电容器组的“全保护”。

产品组成及功能特点

预防性监控、保护措施，实时监控电容器组各支路阻抗特性状态，将并联电容器装置事故消灭在萌芽状态。
监控保护范围广，将并联电容器、串联电抗器、放电线圈的故障保护集于一体。
不同于开口三角电压、相电压差动、桥式差电流、中性点不平衡电流等不平衡保护，本系统无惧对称故障，为并联电容器装置提供全方位保护。
具有电容器容值偏离报警、串联电抗器匝间或层间短路跳闸、阻抗特性跳跃跳闸、放电线圈故障跳闸、电容器单元元件击穿跳闸，五种保护措施。
具有RS-485、RS-232、以太网等通讯方式，实时向上位机发送值及其变化曲线，为值班员掌控电容器组运行状态提供及时有效的数据。
手机APP操控，随时随地完成工况监测、历史记录查询等工作。

产品选型表：

（表格仅列部分规格，其他容量可按需求定制）

名称	技术参数
电源	AC：110～240V
功率消耗	电源供应： ≤5W
功率消耗	交流电压： ≤1.0VA/相
测量精度	电压：± 0.5%
测量精度	γ 值：± 0.5%
输入采样范围	相电压： 0 ～ 500V
开关量输出	5A/250V AC； 5A/28V DC
抗干扰	共模2500V，差模1000V
环境温度	-20℃～+50℃,24小时内平均温度不超过+35℃
贮存温度	-30～+70℃
相对湿度	≤85% (25℃时)
大气压力	80～110kpa

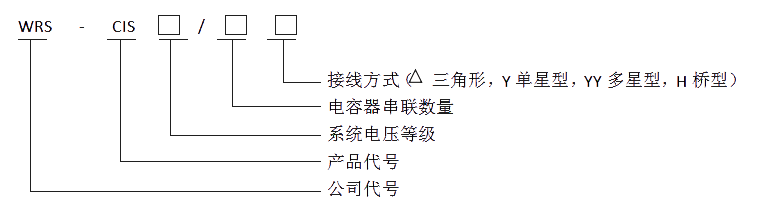

产品型号说明
