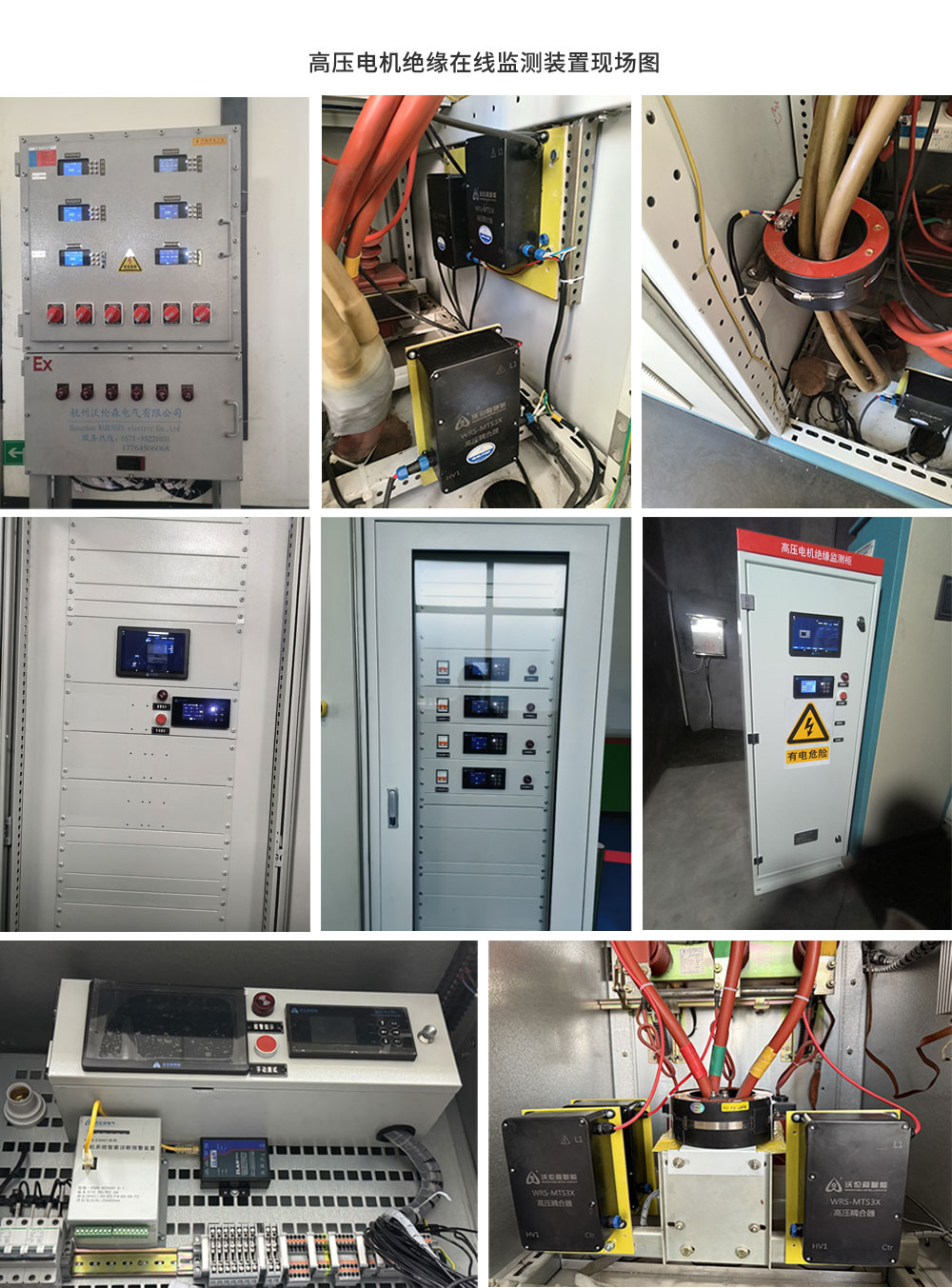

WRS-MTS31高压电机在线绝缘监测装置是一台在线监测电机绕组绝缘状态的装置，适用范围为3kV-12kV中压电机，该装置的主要功能为在线诊断电机健康状态和离线监测电气设备绝缘性能。具有RS485通信接口，以及433Mhz无线通信功能。能够独立运行对电机进行监控，也能依靠RS485接口方便集成在用户PLC或DCS系统中，也能配合智能终端、其他传感器及云平台和手机APP实现全智能化的电机安康整体解决方案。
1.1产品设计原理
WRS-MTS31高压电机在线绝缘监测装置采用直流注入法，搭配WRS-MTS3X高压耦合器对电机的主绝缘（定子绕组对机壳）进行绝缘测量。同时，通过对电机实时电压电流的采集，能实现对电机常规电气参数、供电质量、运行状态的实时监测。做到上电时自动监测分析电能参数，停机时自动测量绝缘状态，及时发现异常并进行上报，对电机全生命周期不间断监测。
1.2 使用环境
工作环境：-20℃~60℃，无凝露
储存环境：-20℃~75℃，无凝露
（表格仅列部分规格，其他容量可按需求定制）
| WRS-MTS31传感器主机 | 参数指标 | 备注 |
| 供电电源 | AC 85-265V 50Hz | |
| 额定功率 | 小于15W | |
| 主机尺寸 | 80mm*160mm*80mm | |
| 主机重量 | 约520g | |
| 主机安装方式 | 柜门面板开孔、卡扣安装 | |
| 仪表面板开孔尺寸 | 150mm*76mm | |
| 适用电机额定电压 | 0-12KV | |
| 测量电压 | 2500VDC | |
| 绝缘电阻测量范围 | 1MΩ-999MΩ(<3%) | |
| 1000MΩ-9999MΩ(<5%) | ||
| 干接点输出负荷能力 | 常闭触点，250VAC/5A或30VDC/5A | |
| 工作环境 | -20℃-60℃，无凝露 | |
| 储存环境 | -20℃-75℃，无凝露 | |
| 适用海拔 | 2000m以下 |
| WRS-MTS3X隔离耦合器 | 参数指标 | 备注 |
| 耦合器尺寸 | 200mm*130mm*75mm | |
| 耦合器重量 | 约1.1kg | |
| 耦合器安装方式 | 柜内螺钉安装 | |
| 耦合器内阻 | 10MΩ | |
| 隔离能力 | 42KV/1min | |
| 工作环境 | -20℃-60℃，无凝露 | |
| 储存环境 | -20℃-75℃，无凝露 | |
| 适用海拔 | 2000m以下 |
