WRS-MTS21电机绝缘传感器

注入电压需高于电机额定工作电压才能有效反映绝缘状态，同时不能过高以免损伤绝缘。低压电机（380V 至 1140V）按 DC 500 V 注入，与该电压区间匹配。

不能。绝缘电阻测量必须在电机停机、与电源可靠隔离的条件下进行。装置与电机控制开关联锁，自动切换工作模式：运行时在线监测电气参数，停机时自动测量绝缘状态。

绝缘电阻是绝对值，受温度、湿度影响大；极化指数与吸收比反映绝缘在加压过程中的吸收特性，能更好反映受潮与脏污程度，是判断绝缘状态更稳定的指标。

采用接触式测量，测量点为 OT 端子处接线温度，量程 -25℃ 至 150℃，误差 ±2℃；同时测量环境温度（-25℃ 至 60℃）与湿度（0 至 100%RH）。

测三类量：一是电机主绝缘的绝缘电阻、极化指数、吸收比（停机自动测量）；二是 OT 端子处接线温度（接触式）；三是电机运行的电气参数与环境温湿度。

接线端子松动、氧化、压接不良会导致接触电阻增大而发热，是低压电机常见隐患源且发展较快。连续监测可在发热早期发现异常，避免发展为烧毁事故。

可测量电机运行电气参数与电能质量相关量，包括电压、电流及三相不平衡、频率偏差、电压瞬升骤降等。

有。智能终端可一键下发进入检修模式与退出检修模式，避免检修期间误测量与误报警，为人工检修提供安全保障。

内置 3.6 Vdc／3000 mAh 锂电池作为后备离线测量使用，续航约 1 星期；正常工况由外部电源供电。

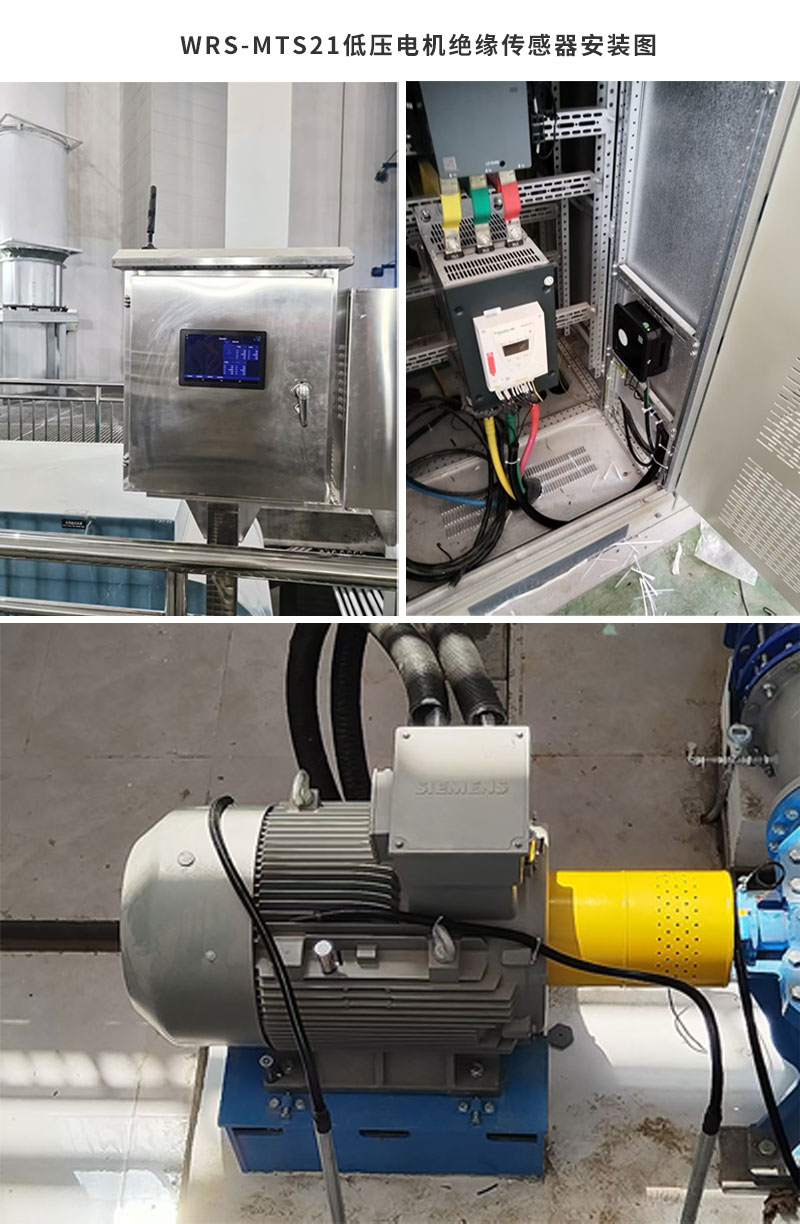

三种：磁吸安装于电机接线盒、柜门面板卡扣安装、柜内磁吸安装。磁吸力度 40 kg，不需改动电机本体结构。

一样。WRS-MTS21 为宽电压设计，380V 至 1140V 单机覆盖，安装方式不因电压等级变化。

可直接测量 OT 端子处接线温度，与绝缘测量同源，一套传感器同时反映绝缘与端子发热两类隐患，且不受柜内其他设备干扰。

适合电机接线盒空间不足、或不便在电机本体加装的环境，把传感器集中布置在柜门面板，便于集中查看与维护。

磁吸力度 40 kg，本体 490 g、组合 950 g，正常使用条件下安装牢固。安装面需清洁平整；存在强烈振动的场合建议配合附加固定。

确保设备外观无损伤、接线正确、测量无短路，现场未遗留工具后方可通电；通电前断开 USB 供电电源，通电后不可触碰带电位置；断电后测量接线端子电压确认电压为零再维护；启动电机前确认接线线序、接线螺钉、接地螺钉、接线盒螺钉已正确安装。

1 kΩ 至 999 MΩ，误差不超过 5%；注入电压直流 500 V。

380 V 至 1140 V 低压电机，单机宽电压覆盖，包括 380V、660V、1140V。

量程 -25℃ 至 150℃，误差 ±2℃，接触式测量。环境测量 -25℃ 至 60℃、湿度 0 至 100%RH。

本体 166×166×48 mm／490 g；底座 156×156×45 mm／460 g；组合 166×166×78 mm／950 g；外壳 ABS+PC。

防护等级 IP40、IK05，阻燃 V-0；使用温度 -25℃ 至 60℃、湿度 85%RH；存储 -5℃ 至 40℃、5% 至 85%RH；底座耐温 150℃；海拔不超过 2000 m。

统一供电 DC≤400 Vdc 或 AC≤380 Vac（电流≤300 mA）；独立供电 AC 220 Vac（电流≤300 mA）；内置锂电池 3.6 Vdc／3000 mAh 后备。

433 MHz，支持 OTA，内置天线；上传间隔 60 s 至 60 min 可调；通讯距离空旷不超过 500 m、工厂环境不超过 300 m。另有 RS485-Modbus RTU 有线通讯，速率 4800 bps 至 115200 bps。

安规 GB 4943.1-2011；绝缘 GB/T 20833.3-2018、GB/T 20833.4-2018、DL/T 474.1-2018、DL/T 474.3-2018；防腐蚀 GB/T 6461-2002；现场判据另参考 DL/T 596-2021。

建议三项：一是通信连通性验证，确认数据上传至终端与平台；二是绝缘测量功能验证，在停机条件下比对装置读数与标准表读数；三是报警传动验证，模拟越限确认报警输出正常。

产品具第三方计量机构测试报告，绝缘电阻测量误差不超过 5%。现场验收时可在停机状态下用标准绝缘电阻表比对读数。

结合电机额定电压、运行环境与 DL/T 596-2021 等规程要求，由用户与厂家共同确定后写入装置。不建议直接套用其他现场的数值。

需要。绝缘测量功能验证必须在停机状态下进行，这也是装置实际工作的方式，验收应复现真实工况。

先检查传感器供电与电池状态，再检查与边缘计算终端的无线通信链路（距离、遮挡、干扰），最后检查终端到平台的北向链路。逐级定位后处理。

先排除测量条件因素：电机是否真正停机、接线是否松动受潮、环境温湿度是否异常；再结合趋势判断是真实绝缘下降还是测量回路问题。必要时用标准表复核。

可增加边缘计算智能终端数量做分区覆盖，或调整安装位置改善信号；特殊场合由厂家按现场条件给出组网方案。

内置锂电池用于后备离线测量，正常工况由外部电源供电。若长期依赖电池工作，应检查外部供电回路是否接通。

先确认报警类型（绝缘越限／温度越限／通信异常），查看历史趋势判断是突变还是渐变；绝缘类报警结合停机复核，温度类报警检查端子紧固与负载情况。频繁报警需排查上游原因。

建议提供：电机台数与额定电压（确认在 380V 至 1140V 内）、接线盒尺寸与安装空间、现场供电条件、与边缘计算终端的距离、是否需要端子温度监测、是否有防爆要求。

按电机额定电压选：380V 至 1140V 选 WRS-MTS21（DC 500 V 注入，1 kΩ 至 999 MΩ，误差 ≤5%）；3kV 至 12kV 选 WRS-MTS31（DC 2500 V 注入，1 MΩ 至 999 MΩ，误差 <3%）。两者不混用。

按监测目标确定：监测绕组主绝缘通常按相配置；若需监测接线端子温度，传感器本身已带接触式测温，无需额外加装。具体按接线方式与监测要求确定。

传感器通过边缘计算智能终端汇聚后再北向转发，由终端提供 RJ45、RS485 等接口与 Modbus TCP、MQTT 等协议接入 DCS／SCADA。传感器本身不直接对接 DCS。

自产品发货之日起一年。如故障经售后认定系疏忽、误用、污染、修改、意外或不当操作、超出额定值使用或日常损耗所致，将估算修理费用并在获得买方同意后进行修理。

电话 0571-85221031　0571-85221032；网址 www.warensen.com。

供货周期按项目规模与配置差异较大，需商务部门按订单确认。

建议定期检查传感器安装是否牢固、外观有无损伤、通信是否正常；关注电池后备状态；保持安装面清洁。具体项目以产品手册为准。

有。沃伦森已取得 WRS-MTS21 低压电机绝缘传感器型式试验报告，报告存于公司资质文件库。

产品报告覆盖型式实验、EMC、安规、可靠性、防腐蚀五类项目；另具第三方计量机构出具的测试报告。

可提供产品型式试验报告、计量测试报告、企业资质文件与产品说明书。具体清单按招标要求提供。
