告别兆欧表时代!沃伦森(WARENSEN)低压电机绝缘传感器为低压电机装上 "绝缘健康码"

行业工况背景

电机是工业生产的 "心脏",绝缘系统则是这颗心脏的 "生命线"。数据显示,80% 以上的电机故障源于绝缘老化与损坏,而传统兆欧表检测方式已无法满足现代工业对安全与效率的双重要求。
依托近十年工业智能感知技术积淀,沃伦森(WARENSEN)推出低压电机绝缘传感器 WRS-MTS2x 系列,凭借 "运行监测 + 停机诊断" 双模式智能技术,实现绝缘检测从人工、手动、滞后向智能、自动、全天候的跨越,为低压电机打造 7×24 小时智能 "守护神"。

告别兆欧表时代!沃伦森(WARENSEN)低压电机绝缘传感器为低压电机装上 "绝缘健康码" 低压电机绝缘传感器

传统绝缘检测存在三大难以破解的痛点:

一是 "事后诸葛亮",仅能停机人工测量,只能提供 "静态快照",无法捕捉动态电参数变化,绝缘劣化往往到严重程度才被发现,易引发停产甚至火灾、触电事故;

二是费时费力,每台电机检测至少耗时 30 分钟,断电停机、人工爬柜接线大幅挤压生产时间,运维成本居高不下;

三是 "数据孤岛",人工断续记录的数据不连贯,难以形成连续趋势分析,运维人员只能凭经验判断,极易陷入 "过度维护" 或 "维护不足" 的困境。

低压电机绝缘传感器WRS-MTS2x 系列凭借四大核心优势,重新定义低压电机绝缘监测标准。

其一,双重监测模式覆盖全生命周期,运行时实时跟踪三相电压、电流、接线柱温度等参数,通过 AI 深度分析提前识别绝缘劣化趋势;停机后自动切换测量模式,采用符合 GB/T20160-2006 标准的 500V 直流注入法,精准测量绝缘电阻、对地电容及极化指数、吸收比等关键指标。

其二,精准可靠,自主研发的高精度测量电路与智能补偿算法将误差控制在 5% 以内,可在 - 25℃~60℃宽温、<95% 高湿度环境稳定运行,盐雾防护达 9 级,适配化工、冶金、矿山等严苛场景。

其三,灵活通讯,支持 RS-485 有线(Modbus-RTU 协议,菊花链组网)与 433MHz 无线(IEEE802.15.4 协议,工厂环境 300m 稳定覆盖)双模式,可通过配合边缘计算终端实现手机 APP 远程监控、数据实时上传云端,实现无人值守的智能化运维。

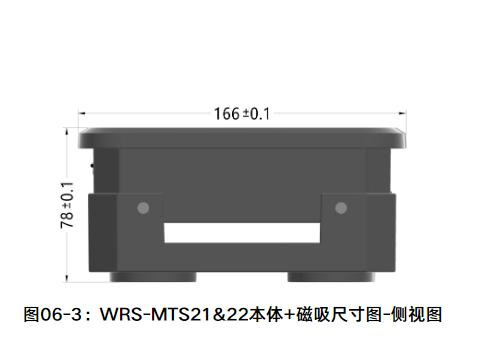

其四,便捷安装,采用磁吸底座设计,无需拆解电机、无需改造结构,非侵入式安装即可完成。

低压电机绝缘传感器

该系列搭载多级可定制预警机制,绝缘数值异常时立即触发报警,并同步推送故障信息至手机 APP 与云端平台,运维人员可第一时间掌握故障详情并安排检修。系统自动存储历史数据并生成绝缘趋势曲线,为设备全生命周期管理提供科学依据。

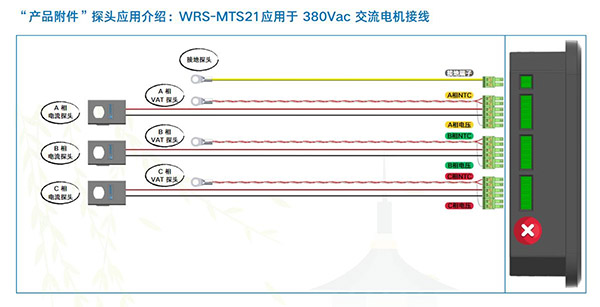

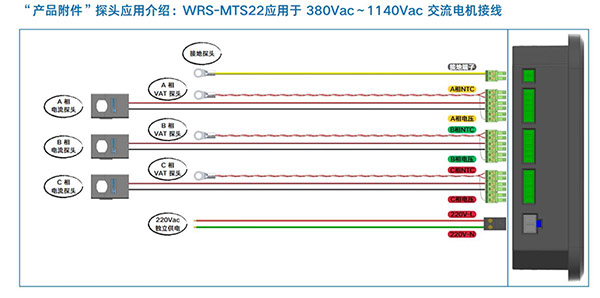

在选型方面,低压电机绝缘传感器WRS-MTS21 适配 380Vac/400Vdc 低压电机,低压电机绝缘传感器WRS-MTS22 覆盖 690VAC/1140VAC/1000VDC 等电压等级,同时可提供防爆型、高防护型等定制化产品,满足电力、石化、水处理、数据中心等多行业需求。

低压电机绝缘传感器WRS-MTS21
低压电机绝缘传感器WRS-MTS21

随着工业运维向智能化转型,沃伦森(WARENSEN)低压电机绝缘传感器WRS-MTS2x 系列正推动电机绝缘检测从 "人工点检" 走向 "智能感知",从 "事后维修" 升级为 "预测性维护",既为企业安全生产筑牢防线,也成为降本增效的提供助力。

如需了解产品详情或洽谈合作可拨打咨询热线:钟经理15325309372


?
常见问题解答
FAQ · 共 21 条
一、兆欧表时代的三个坎
Q1 兆欧表测绝缘,到底哪里不够用?

不是不准,是跟不上。它只能给出停机那一刻的快照,测完到下次测之间的变化完全空白;而绝缘劣化恰恰是个连续过程,等快照上看出问题时往往已经晚了。兆欧表适合做验收和年检,不适合当在线防护手段。

Q2 每台 30 分钟,一年下来是多少工时?

按 50 台电机、每月一轮算,一年就是 300 小时,还不含断电停机、办票、爬柜接线的时间。更要紧的是这些时间挤在生产窗口里——断电本身就是成本。把它换成在线自动测量,省下的是工时,避免的是停机。

Q3 数据记在本子上,为什么成了孤岛?

因为凑不成序列。手写记录格式不统一、时间点不连续,事后想画一条趋势线都画不出来,最后只能凭印象判断“这台好像一直偏低”。判断一旦靠印象,就容易走两个极端:过度维护,或者维护不足。

Q4 所谓绝缘健康码,具体指什么?

指的是把绝缘状态做成一个可读的等级。装置持续测量绝缘电阻、吸收比这些量,按阈值和趋势把每台电机归到正常、关注、预警、报警几档,运维人员看颜色就知道该先管哪台,不用逐个翻数据。本质是把判断逻辑前移到设备端。

二、双模式怎么配合
Q5 电机运行时,装置都在盯哪些参数?

盯三相电压、三相电流和接线柱温度,加上环境湿度。这几项不是绝缘电阻,但它们能反映负载是否异常、接头是否发热、环境是否在恶化——都是绝缘劣化的前因。运行段看趋势,停机段看绝对值,两条线配合起来才完整。

Q6 停机后 500 V 注入是自动触发的吗?

是自动切换。装置识别到电机停运,就按设定周期进入测量模式,用 500 V DC 注入法测绝缘电阻、对地电容、极化指数和吸收比,全程不需要人操作。这样绝缘监测就嵌进了正常的启停节奏,不必专门安排停机做试验。

Q7 对地电容这个指标,有什么用?

它能反映绕组绝缘的整体状态和受潮程度。绝缘受潮或老化时,介质的介电特性会变,对地电容跟着漂。单独看电容值意义有限,但把它和绝缘电阻、吸收比放在同一条时间轴上,判断是表面受潮还是整体劣化会更有把握。

Q8 低压电机为什么也要算极化指数和吸收比?

因为绝缘电阻值受温度影响太大。同一台电机,夏天和冬天能差出一倍,只看电阻值容易误判。极化指数和吸收比反映的是吸收过程,对温度没那么敏感,是判断受潮的辅助手段。方法依据是 GB/T 20160-2006。

三、装上去有多麻烦
Q9 安装要不要拆电机、改结构?

都不用。这一系列走的是非侵入式安装,磁吸底座直接吸附,不拆电机端盖、不改接线盒结构、不动主回路,接线只取测量所需的信号。对已经在运行的老电机来说,这一点决定了改造能不能做得下去。

Q10 磁吸到底吸在哪,长期振动会不会松?

吸在平整的金属安装面上,避开锈蚀、油污和薄板。电机振动是持续的,所以安装面处理和二次限位要做足;装完建议运行一周后复查一次位置,没问题再转入常规巡检。这一步不算多余,现场松脱多数是安装面没处理干净。

Q11 380 V 和 690 V、1140 V 的装法一样吗?

安装结构一致,选型不同。WRS-MTS21 对应 380 Vac 这一档,WRS-MTS22 覆盖 690 Vac、1140 Vac、1000 Vdc;电压等级变了,注流电压和量程跟着变,装法本身不变。选型时把电机铭牌上的电压报清楚就行,不要按经验估。

Q12 低压电机的三相绕组,测一点还是三点都测?

常规测一点就够。低压电机的三相绕组在接线盒内是连通的,从一处注入就能反映整体绝缘水平,不像中高压那样每相单独配一只耦合器。需要分相判断的特殊结构,按方案另行配置测点,这一点在选型时说明即可。

Q13 高温、高湿、盐雾场合能扛住吗?

按参数是能覆盖的。工作温度 -25℃ 至 60℃、相对湿度小于 95%,盐雾防护做到 9 级,这几项对应的是化工、冶金、矿山、沿海这类环境。超出范围的特殊工况,可以走防爆型或高防护型的定制配置。

四、数据通到哪
Q14 RS-485 和 433 MHz 该怎么选?

看现场有没有现成的总线和拉线条件。有总线、走线方便的,用 RS-485(Modbus-RTU,可菊花链组网),稳定且成本低;柜子分散、拉线要穿墙开槽的,用 433 MHz 无线(IEEE 802.15.4)省掉施工。两种可以混用,按区域选。

Q15 300 米覆盖不够怎么办?

加中继或改走有线。433 MHz 标称的工厂环境覆盖在 300 m 量级,实际会受金属结构和墙体影响,穿两道墙就会明显衰减。距离远的区域建议就近用 RS-485 汇到一个点,再统一上行,比一味加无线节点可靠。

Q16 不配边缘计算终端,能不能上云?

建议配。传感器本身负责测量和短距通信,边缘计算终端负责汇总、存储、协议转换和上云,两者是分工关系。不配终端,数据就散在各个传感器上,手机端看不到整体视图;配上之后才能做到 APP 远程查看和云端历史归档。

Q17 手机 APP 上能看什么?

看实时绝缘值、三相电压电流、接线柱温度、趋势曲线和历史报警记录,也能收到推送。运维人员不用到柜前就能判断这台电机该不该安排检修,这是把“巡检发现”变成“推送驱动”的关键一步。

五、选型与预警
Q18 MTS21 和 MTS22 怎么分?

按电机额定电压分。380 Vac/400 Vdc 这一档用 MTS21;690 Vac、1140 Vac、1000 Vdc 这一档用 MTS22。分界点不是功率,是电压等级——同一台设备上不同电压的电机,型号可能就不一样,选型时逐台核铭牌最稳。

Q19 防爆场合有对应型号吗?

有,走定制。这一系列提供防爆型与高防护型配置,用于石化、煤矿等有防爆要求的区域。防爆配置涉及柜体、安装方式和接线工艺,需要在方案阶段一并确认,不能拿标准型现场改。

Q20 预警分几级,阈值能自定义吗?

多级可调。装置按绝缘值的不同区间给出分级提示,阈值支持按电机的重要程度和历史基线分别设置。关键电机收紧、老电机放宽,这样报警才有区分度;全部用出厂默认值,运行半年就会变成没人看的提示音。

Q21 和固定式在线监测系统相比,它的边界在哪?

边界在测点和深度。传感器形态的装置装拆灵活、单点成本低,适合面广量大的低压电机铺开;固定式系统测点更多、分析更深,适合关键设备。实际项目里常见的是两者并用——关键机组上系统,一般电机铺传感器。
