在石化连续化生产体系中，机泵、压缩机、风机配套电机是整套装置的动力心脏，绝缘系统则是电机安全运行的生命线。行业数据显示，超过80%的电机突发故障根源来自绝缘老化、受潮、腐蚀劣化，一旦绕组绝缘击穿，不仅造成电机本体烧毁，还会引发装置联锁跳车，单次非计划停机带来的物料损耗、产能损失、安全风险不可估量。石化现场高温高湿、化学腐蚀气体弥漫、振动剧烈、介质粉尘多的复杂工况，持续侵蚀电机绝缘层，传统运维模式已经难以守住安全生产底线，推动电机绝缘监测从故障抢修走向预知防护，成为石化企业实现“零非停”目标的关键抓手。
石化生产装置常年24小时不间断运行，电机绝缘面临多重“隐形侵蚀”。生产现场酸雾、油气、腐蚀性粉尘附着电机绕组，加速绝缘材料化学降解；昼夜温差带来凝露返潮，会造成绝缘电阻快速下降；频繁启停、电网操作过电压带来电气应力，叠加长期振动磨损，让绝缘内部产生微小损伤，隐患逐步累积，直至发生击穿短路。
长久以来，石化企业主要依靠兆欧表停机摇测绝缘、人工定期巡检的运维模式，存在难以回避的先天短板。
首先，离线检测只能获取电机停机瞬间的“静态快照”，无法捕捉设备带负荷运行状态下绝缘劣化的动态变化。很多绝缘隐患在运行工况下才会显现，停机检测却显示数据正常，造成隐患漏判。
其次，离线检测必须停机断电。石化成套装置很难随意停下关键机泵电机，只能压缩检测频次、拉长检测周期，隐患在周期内持续发酵。
同时，人工记录的数据碎片化，无法形成完整绝缘趋势曲线，运维人员只能依靠经验判断设备状态，经常陷入“过度检修”或者“失修漏检”的两难局面，故障发生之后才被动抢修，始终处于事后处置的被动局面。
温度、振动监测手段更多针对电机机械故障，对于绝缘这类电气早期隐患属于监测盲区，即便温度振动指标全部正常，依旧有可能发生绝缘突发击穿事故。

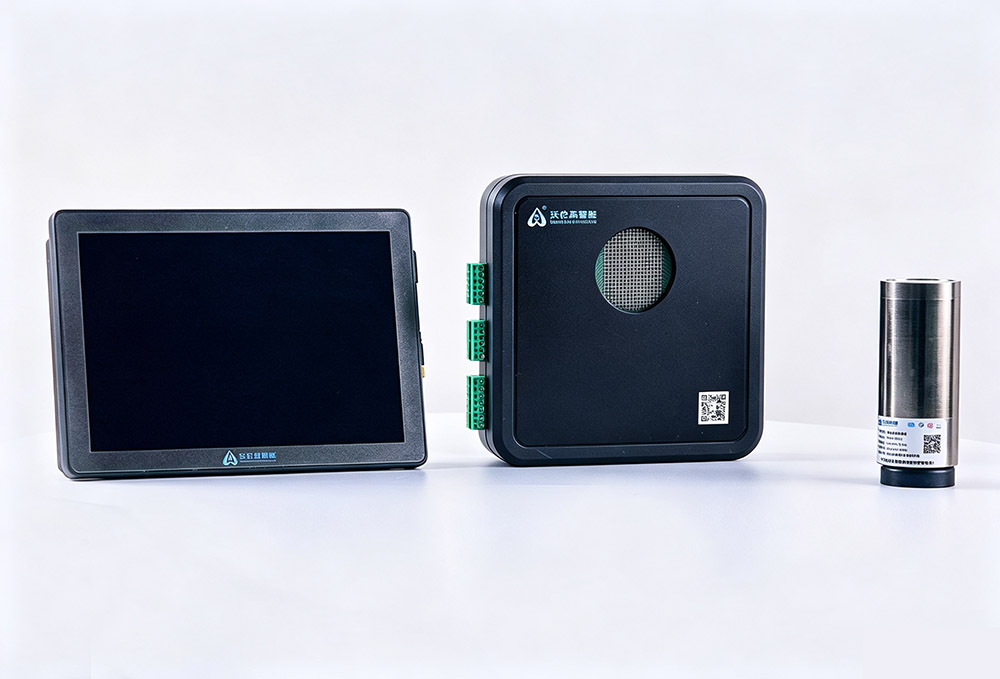

面对行业痛点，沃伦森（WARENSEN）针对石化防爆防腐工况，打造WRS-MTS系列电机绝缘在线监测整体解决方案，覆盖380V-1140V低压至3-12kV高压全电压等级电机，将传统“定期体检”升级为7×24小时不间断“实时监护”，推动运维模式从被动抢修转向预测性维护，助力石化企业向零非停迈进。
硬件层面：低压与高压双线布局
低压场景采用WRS-MTS2X系列绝缘传感器，具备“盐雾防护达9级”和“防护等级IP40、IK05”性能，适配石化防爆区域严苛环境，无需配置传统互感器，降低现场改造施工难度与成本，支持“运行监测兼停机诊断”双模式。电机带载运行时持续采集绝缘电阻、泄漏电流等关键参数；设备停机状态下，依靠内置电池依旧可以完成绝缘诊断，不遗漏任何工况下的绝缘状态信息。
针对压缩机、主风机等3-12kV高压关键电机，部署WRS-MTS31高压电机绝缘监测装置，搭配高压耦合器组件，精准捕捉高压电机绕组细微绝缘劣化，依托无线通讯将数据上传至边缘终端，无需大规模改动原有开关柜接线，现场改造工作量小，适配石化在役装置智能化改造场景。
软件层面：AI诊断让隐患可预警
系统实时汇聚绝缘电阻、泄漏电流等核心参数，建立电机绝缘全寿命健康档案。依托AI智能诊断算法，摒弃固定阈值报警，结合设备历史数据、现场工况生成动态预警阈值，识别绝缘缓慢劣化趋势，区分受潮波动、化学腐蚀老化、局部放电等不同故障诱因，输出分级预警与运维处置建议，留给运维充足的检修窗口期，把故障消灭在萌芽阶段。
监测数据可以对接企业DCS、设备管理平台，实现绝缘状态集中可视化管控，消除数据孤岛。运维人员在中控室即可掌握全厂关键电机绝缘健康情况，不用频繁进入危险现场开展人工检测作业，降低现场作业安全风险。
整套方案落地之后，为石化企业带来多重价值收益。
第一，实现绝缘隐患早预警。改变过去故障发生才处置的局面，提前识别受潮、腐蚀、老化隐患，避开绝缘突发击穿带来的非计划停车风险，向“零非停”目标推进。
第二，革新设备维护策略。由固定周期检修转变为基于绝缘状态的预知性维护，减少不必要停机检修作业，节约备品备件与人力成本。
第三，适配石化防爆防腐现场。兼顾新建项目与存量装置改造，施工改动小，兼容现有控制系统，降低智能化升级门槛。
第四，沉淀电机全生命周期绝缘数据。为设备采购评估、检修决策、寿命评估提供客观数据支撑，完善企业设备数字化管理体系。
对于石化行业而言，零非停不是单纯依靠制度巡检就能达成的目标，需要把安全防线前置到故障萌芽阶段。电机绝缘在线监测，补齐了传统运维模式的监测短板，以感知技术、AI诊断赋能传统设备管理，让潜伏在复杂工况下的绝缘隐患无处遁形。
未来随着流程工业智能制造持续深化，以绝缘在线监测为代表的预测性运维技术，将会成为石化装置安全稳定长周期运行的重要配置，帮助更多石化企业摆脱故障频发困扰，筑牢安全生产防线。
如需了解石化行业电机绝缘监测方案详情或洽谈合作，可拨打咨询热线：王经理15325309372。
石化装置是连续化生产，机泵、压缩机、风机一年到头不停机，电机长期处在高温高湿、酸碱雾气、油气粉尘与振动叠加的环境里，绝缘材料同时承受化学降解、受潮、电应力与机械磨损。行业统计里超过80%的电机突发故障，追到根源都是绝缘老化、受潮或腐蚀劣化。绝缘一旦击穿，往往直接触发装置联锁跳车，损失不止一台电机。
这些介质先改变绝缘表面的洁净度与导电性。酸性气体和油雾会与绝缘漆、云母带发生化学作用，让材料变脆、分层；导电性粉尘堆积则相当于在绝缘表面搭了一层弱导电通路，爬电距离被悄悄缩短。初期只是泄漏电流缓慢上升，常规巡检看不出异常，等到表面形成贯通性碳化通道，就是一次直接击穿。
进水是看得见的，凝露是看不见的。装置区昼夜温差大，电机停机后本体温度下降，潮湿空气在绕组表面结露，水膜薄而均匀，绝缘电阻会快速掉下来。更麻烦的是它反复发生：白天运行升温烘干，夜里停机再结露，绝缘材料在干湿交替中加速水解，这种损伤几乎不可逆。趋势曲线上常表现为周期性下探，只看单次读数很容易判成正常。
温度测的是负载与机械类故障，振动测的是轴承、转子、对中这类问题，两者都在机械侧。绝缘劣化是电气侧的缓慢过程，在击穿之前通常不会引起明显的温升或振动变化，属于典型监测盲区。实际案例里不少电机在振动温度全部正常的情况下发生绝缘击穿，这也是石化企业要把绝缘在线监测单独作为一条监测线来做的主要原因。
停机摇测得到的是停机那一刻的静态快照，反映不了带负荷运行、温度变化、电压波动下的动态绝缘状态。很多隐患只在运行工况下才显现，停机一测反而正常，形成假健康判断。加上两次检测之间隔着半年，期间绝缘可能已经快速劣化，等下一次摇表发现问题，往往已经接近匝间短路或接地故障。
这是石化企业最现实的矛盾。成套装置的关键机泵、主风机、压缩机电机，停一次牵动整条线，停机窗口要跟着检修计划走，检测频次只能压缩、周期只能拉长。可行的做法是把测量动作从人工摇表改成装置自动执行：电机停机隔离的那一刻由装置自动完成绝缘测量，不需要单独申请停机窗口，也不用人到现场接线。
纸质记录和分散的表格很难连成曲线，运维只能凭经验判断，容易在过度检修和失修漏检之间反复。做法是让数据自动落到平台，按台建立绝缘档案，形成连续曲线并叠加负荷、温度、湿度等工况标签，趋势才有判断价值。有了趋势，才谈得上区分缓慢劣化和偶发波动。
低压侧用 WRS-MTS2X 系列绝缘传感器，单机覆盖 380V、660V、1140V，注入电压 DC 500V，测量范围 1 kΩ 至 999 MΩ、误差不超过 5%。整机防护 IP40、IK05、阻燃 V-0，盐雾防护达到 9 级，正好对应石化现场的腐蚀性气氛。它不需要配传统互感器，安装改造量比常规方案小，运行监测与停机诊断双模式可以兼顾。
不需要大规模改动原有开关柜接线。高压侧用 WRS-MTS31 高压电机绝缘监测装置，配 WRS-MTS3X 隔离耦合器，耦合器柜内螺钉安装、内阻 10 MΩ、隔离能力 42 kV/1 min，采集的数据通过无线方式上传到边缘终端。主机供电 AC 85 至 265V、额定功率小于 15W，现场取电方便，适合在役装置的智能化改造。
可以。低压传感器与高压装置都支持 RS485 有线通道，低压侧另有 433 MHz 无线可选，数据统一汇聚到边缘计算智能终端，再由终端以 Modbus TCP、MQTT 等协议北向转发。中控室看到的是按装置区、按机组排列的一张绝缘状态表，而不是两套互不相通的界面。
设备是柜内与现场侧的安装形态，耦合器为柜内螺钉固定，不改变开关柜结构；无线链路可以省去跨柜拉线，减少在防爆区开孔和穿线的作业量。具体某个区域是否需要额外隔离措施、是否要配套防爆箱，要看该区域的防爆等级划分和业主的电气管理规定，属于选型确认环节的内容，建议方案阶段就把区域划分图交给厂家一起定。
能，而且这才是绝缘测量的正确工况。绝缘电阻必须在电机停机、与电源可靠隔离的条件下测量，装置与电机控制开关做联锁，运行时监测电压电流温度等参数，停机时自动切换到直流注入测绝缘。低压传感器带 3.6 Vdc／3000 mAh 锂电池做后备，外部断电后仍可完成测量，续航约一星期。所谓在线，指的是测量动作自动化，不是带电测绝缘。
石化电机容量、绝缘结构、工况差异很大，同一套固定门槛放到不同机组上会出两种偏差：门槛松的机组长期不报警，门槛紧的机组频繁误报。更合理的做法是动态阈值，用设备历史数据叠加当前负荷、温度、湿度自动生成判断基准，再按变化速率而不是单点绝对值分级，这样报警才有区分度。
可以从特征上做区分。受潮表现为绝缘电阻随湿度周期性下探、干燥后回升，恢复性好；化学腐蚀老化表现为基线持续下移，吸收比与极化指数同步变差，恢复性差；局部放电则常伴随泄漏电流的毛刺状突增和相应的高频分量异常。系统把这些特征做组合判断后输出不同处置建议，运维拿到的不是一个笼统的绝缘低，而是可能原因的排序。
取决于劣化速度。缓慢的受潮与污损类劣化，从基线开始下移到接近报警线往往有数周；突发性受潮或绝缘破损，可能只有几小时到几天。系统的价值在于把这段窗口显性化：按变化速率给出趋势预警后，运维可以在计划检修窗口里安排处理，而不是等到跳车后被动抢修。速率异常的机组，建议同时安排停机复核。
传感器本身不直接对接 DCS，要先经边缘计算智能终端汇聚，再由终端提供 RJ45、RS485 接口，用 Modbus TCP、MQTT 等协议接入 DCS、SCADA 或设备管理平台。这样中控室可以把绝缘状态和工艺参数放在同一张画面上看，也便于把绝缘劣化与当时的负荷、启停操作做关联分析。
主体施工不需要长时间停机。低压传感器装在接线盒或柜门侧，磁吸底座加二次限位，外部电源供电即可；高压耦合器柜内螺钉固定，接线集中在端子排，作业放在开关柜停电检修的间隙完成。真正要协调的是电缆路径与无线覆盖的勘查，这部分可以在运行期间做。具体排期要看机组数量与停电窗口，单台按半小时上下估算比较稳妥。
建议按三个维度排序。一是停机代价，主风机、压缩机、关键机泵这类停一次影响整条线的优先；二是历史故障，近两年有过绝缘相关跳车或烧毁的机组优先；三是运行环境，潮湿、腐蚀、粉尘重、启停频繁的机组优先。三类装完通常能覆盖大部分非计划停机风险，剩下的按预算分批推进。
算三笔账。第一笔是非计划停机的损失，一次联锁跳车带来的物料、产能、复产成本往往远高于整套监测投入；第二笔是检修成本，从固定周期检修转向按状态检修，减少不必要的停机拆检；第三笔是人工成本，原来停机摇表要两人一台一台做，现在测量自动完成，人力可以转去做分析。具体回收周期要用业主自己的停机损失数据测算，比套用通用比例可靠。
四类。电机清单，含型号、额定电压、容量、台数与安装位置；一次系统图与开关柜型号，用来判断耦合器安装空间和取电方式；装置区环境条件，含温度、湿度、腐蚀性介质与防爆区域划分；近两年的绝缘故障与停机记录，用来确定优先级和预警门槛。资料齐了，方案与报价基本可以一次成型。
