电机绝缘传感器标准规范解析

GB/T 20160-2006《旋转电机 绝缘电阻测试》规定的是测量方法——加压方式、读数时刻、温度折算。500VDC 是按该方法对低压电机选定的注入电压。换句话说，标准管怎么测，产品管在什么时候、用多大电压、自动测完并记录。

GB/T 20160-2006 等同采用 IEEE 43 制定，两者在测量方法、吸收比与极化指数的计算方式上一致。这意味着按这套方法测出来的数据，在国内验收和海外项目里可以互认，不用为不同标准各做一套记录。

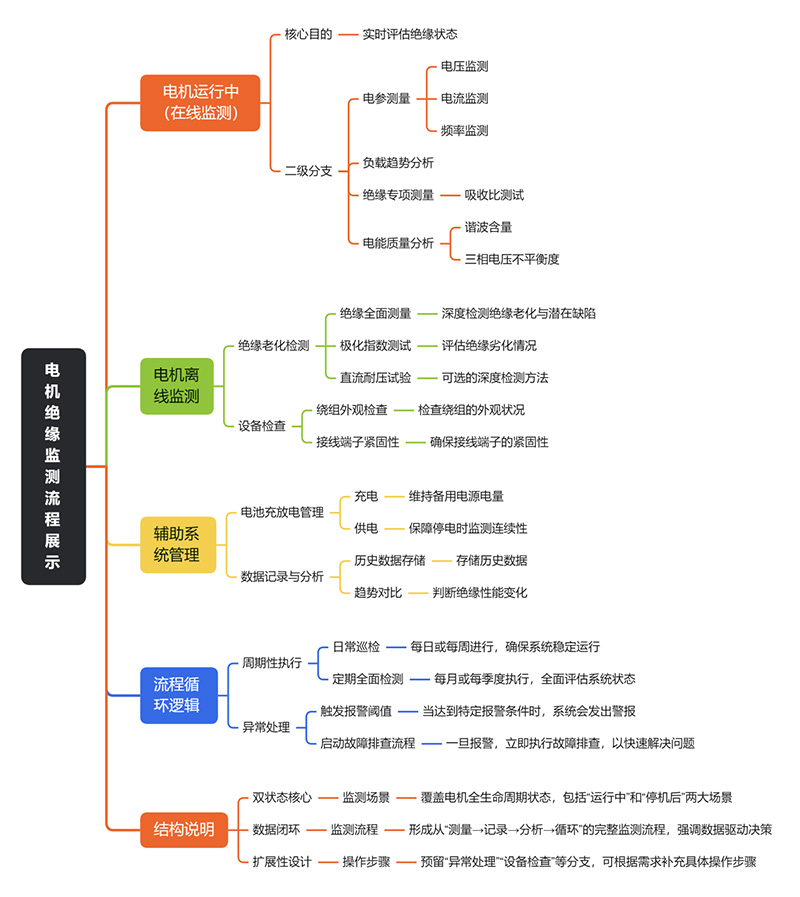

对应 GB/T 14711-2013《中小型旋转电机通用安全要求》里对运行监测与异常预警的要求。产品把它落成了具体动作：运行中监测供电参数，停机后自动投入测量，测完泄放残余电荷。人不用到现场，测量时机也被固定下来，避免人工读数的时间偏差。

覆盖得住。干燥状态的低压电机绝缘电阻通常在几十到几百兆欧，受潮后会掉到兆欧级甚至千欧级。量程下探到 1kΩ 是为了在严重受潮或接地故障时仍能读出数值，而不是一超量程就显示溢出。上限 999MΩ 足以覆盖新电机和刚烘干后的读数。

绝缘电阻越高，流过的电流越小，测量回路里的漏电流和噪声占比越大，误差自然放大。1MΩ 到 999MΩ 区间误差小于 3%，1000MΩ 到 9999MΩ 放宽到 5%，这是工程上合理的分段。判读时也要注意：数值越大，绝对误差的影响越小，不影响合格判定。

解决厂用电波动和取电点不确定的问题。工业现场的二次电源从 110V 到 220V 都有，电压偏差常在正负 15% 以上；宽压输入让同一台装置在两种电压下都能直接用，不需要为不同配电系统配不同电源模块，备件也统一了。

电机的控制回路和柜内辅助电源容量有限，监测装置直接并在这类回路上，功耗超标会影响其他元件。这个量级意味着它可以长期挂在一路小容量回路上，不额外增加电源改造。功耗低也意味着装置自身发热小，不会干扰柜内温度场。

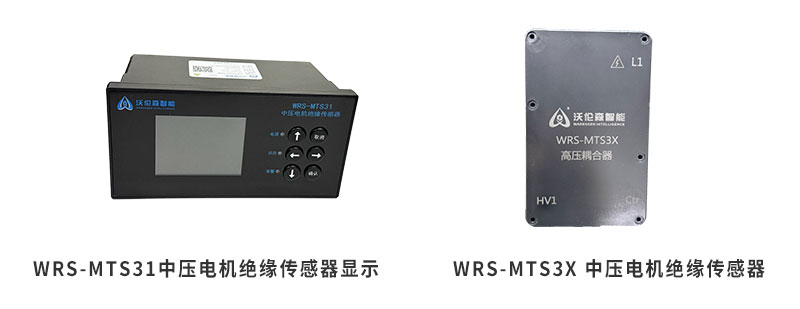

两款产品的外壳结构、内部器件和安装位置不同。低压型多装在电机旁或低压柜内，室外和半室外场景多，工作温度下探到零下 25℃；中压型装在开关柜或独立屏柜里，环境相对可控，按零下 20℃ 标。标哪个数就按哪个数验收，不要互相套用。

结露会在绝缘表面形成一层水膜，表面泄漏电流上升，绝缘电阻读数明显下降，吸收比也跟着变差。这种下降是测量条件造成的，不代表绝缘本体已经劣化。遇到读数突降，先看同柜的温湿度记录，确认是不是结露，再决定要不要停机复测。

按 GB/T 2423.1（低温）和 GB/T 2423.2（高温）做。试验说明装置在标称温度区间内能正常上电、正常测量，不说明绝缘本体的耐温能力。采购时容易混淆这两件事：装置能不能扛住低温，和电机绝缘在低温下表现如何，是两个问题。

不一定。GB/T 17626.2 和 GB/T 17626.3 是实验室条件下的抗扰度门槛，现场还有传导干扰、地电位差、变频器共模电流这些试验里难完全复现的因素。所以安装规范同样重要：信号线与动力电缆分开走、屏蔽层单端接地、耦合器就近安装，都是把实验室余量落到现场的手段。

装置侧提供标准 Modbus 寄存器表，接入方按表读取即可，不需要定制协议。要做的事有三件：给装置分配从站地址、按现场总线速率设定波特率、把寄存器映射到上位机点表里。三相绝缘电阻、报警状态、温湿度都能读到。

有现成的屏蔽双绞线就优先走有线，抗干扰和实时性都更稳。433MHz 无线主要解决两类场景：电缆沟和远端箱变之间没有布线通道，或者改造项目不允许动土开槽。无线不是替代有线，是补有线到不了的地方。

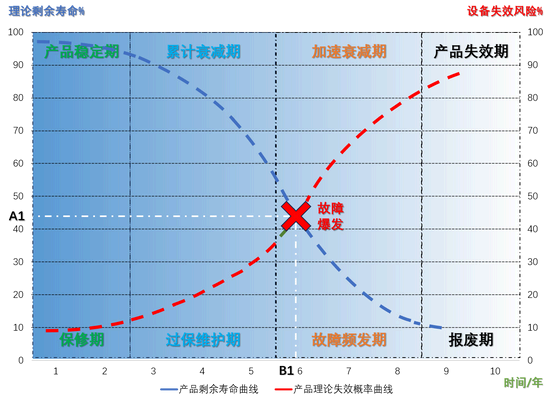

不要照抄别人的数。先做基线：新电机投运后连续记录一到两个月，取稳定段的读数作为基准，再把预警设在基准的三分之一左右、报警设在更低位。不同电压等级、不同绝缘结构的绝对值差别很大，同一个厂里也不该用同一套阈值。

为了把测量和运行状态锁死。装置通过开关辅助接点判断电机是否已停机并隔离，确认后才投入 2500VDC 测量；测量结束输出继电器信号，让控制回路知道可以恢复。这个联动是监测、预警、控制闭环的最后一环，缺了它，自动化测量就不安全。

至少三类：产品执行标准清单（含标准号与名称）、第三方检测报告（覆盖绝缘、耐压、电磁兼容、环境试验）、型式试验或出厂试验记录。做海外项目还要看 IEC 体系的对应文件。这三类齐了，投标和验收时才不会被卡在资料环节。

最容易被追问的是标准适用性——引的这条标准，管的是电机、还是管监测装置？比如 GB/T 20160 是测量方法标准，不规定装置本身的性能；GB/T 17626 系列是抗扰度标准，不覆盖测量精度。把标准归到正确类别里，比堆数量更能说服评委。

IEC 60034-1 规定的是旋转电机的额定值和性能，不直接管传感器。传感器的作用是采集电流、电压等参数，为判断电机是否达到额定性能提供数据。所以在方案里引它，要说清楚引的是评估依据这一层，不能说成传感器的合规依据。

影响三件事：验收能不能一次过，资料齐全的项目很少在审计环节反复补件；后续改造能不能沿用同一套判据，数据可比；出口和海外项目能不能直接互认。合规不是加分项，是进入门槛——门槛过了，比拼的才是精度、稳定性和服务响应。
