在工业生产中，高压电机绝缘系统的稳定举足轻重，容易受多种因素影响而出现故障，需要及时处理并做好监测。
高压电机绝缘常见故障及解决办法如下：
| 故障类型 | 特征 | 原因 | 解决办法 |
| 绝缘老化 | 绝缘电阻下降（1kV等级低于1MΩ）、介损增大、局部发热，严重时击穿 | 超温运行（如B级绝缘超130℃）、材料自然老化（寿命10-20年）、频繁启停或过电压冲击 | 轻度老化可以重新浸漆干燥；中度老化局部更换绝缘带并固化；若严重老化需要整体换绕组 |
| 绝缘受潮 | 绝缘电阻低于0.5MΩ、吸收比＜1.3，可能出现泄漏电流增大或局部放电 | 密封不良、冷却系统漏水、长期停运未防潮 | 小型电机用烘箱干燥（≤80℃）；大型电机用短路或铁损干燥法（温度70-80℃），同时修复密封 |
| 机械损伤 | 局部绝缘破损，可能导致匝间短路、对地击穿，伴随异响或跳闸 | 运输安装碰撞、长期振动、嵌线工艺不良 | 轻度损伤清理后用绝缘带包扎并涂漆；严重时需修复或更换绕组，同时校正对中、加固部件 |
| 局部放电 | 绝缘表面或内部微弱放电，长期会导致绝缘侵蚀直至击穿 | 绝缘内有气泡杂质、厚度不均，引线间距近或积污，过电压影响导致 | 消除电场集中，清洁并增强绝缘，加装过电压保护装置 |
| 油污、化学污染 | 绝缘电阻下降，油污会加速绝缘老化 | 附近设备漏油、环境有腐蚀性气体 | 用没有腐蚀性溶剂清洁，必要时重涂绝缘漆，加装防护罩隔离 |
| 匝间、相间绝缘故障 | 匝间短路时电流增大、转矩下降、局部过热；相间短路会跳闸，可能有火花 | 匝间绝缘老化或受损，相间绝缘被击穿 | 匝间故障定位后换漆包线；相间故障更换绝缘材料，保证间距≥10mm |

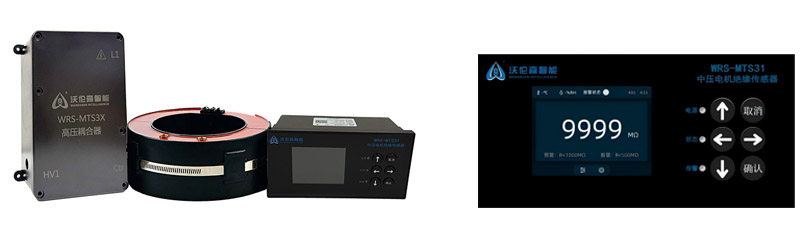

沃伦森电气高压电机绝缘监测装置解决方案
沃伦森电气的高压电机绝缘监测装置，以先进的技术为电机绝缘监测提供全面保障。采用高精度传感组件，可以实时监测电流、电压、谐波含量、三相平衡度等电能质量参量、绝缘电阻、局部放电量、环境温湿度等关键参数，采样频率高，数据误差小，能精准捕捉绝缘状态的细微变化。
装置搭载智能AI分析算法，能对采集到的数据进行深度挖掘，通过对比历史数据和预设阈值，准确识别绝缘老化、受潮、局部放电等故障的早期特征。当监测到异常时，会通过声光报警、远程推送等多种方式及时预警，管理员可根据预警信息快速定位故障点，并提前采取应对措施解决潜在问题，避免故障发生。
在功能设计上，针对性极强。针对绝缘老化，可跟踪绝缘电阻和温度的变化趋势，结合电机运行时长，评估老化程度并预测剩余寿命，为更换绕组或浸漆处理提供合理科学依据；对于绝缘受潮，能同步监测环境湿度与绝缘电阻，自动分析受潮风险，当风险值超标时立即提醒进行处理，防止受潮加剧。

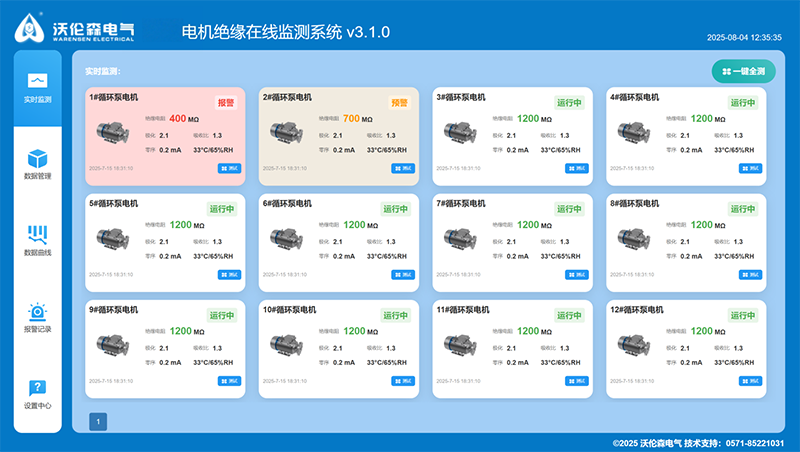

此外，装置具备完善的数据管理功能，可存储长达数年的监测数据，支持生成日报、月报等各类报表，生成绝缘状态变化曲线。通过这些数据，维护管理人员能制定个性化的维护计划，合理安排停机检修时间，减少盲目维护带来的成本浪费。
同时，该装置适应工业复杂环境，外壳采用防腐、防尘设计，能在油污、粉尘、腐蚀性气体等恶劣条件下稳定工作，且抗电磁干扰能力强，确保在高压电机运行的强电磁环境中监测数据准确可靠，为电机的安全稳定运行提供持续有力的支持，有效提升企业生产的连续性和经济性。
沃伦森电气深耕行业，品质保障，诚招各地代理，欢迎来电垂询合作【钟经理：15325309372】，共拓市场。
工程上一般归六类：绝缘老化、绝缘受潮、机械损伤、局部放电、油污与化学污染、匝间与相间绝缘故障。六类的表现不一样，处置手段也不一样——把类别判错，处理方式就会跑偏，比如把受潮当老化去换绕组，白花钱还耽误工期。
分三档处理：轻度老化重新浸漆、干燥，恢复表面密封；中度老化局部更换绝缘带并固化；只有整体老化、绝缘电阻和介损都明显劣化时才整体换绕组。判断依据不是单次读数，而是绝缘电阻、介损、局部发热三者的趋势，加上运行年限。
绝缘材料的寿命按热老化规律走，长期超温会加速分子链断裂，表现为绝缘电阻逐年下降、介损上升，最后在薄弱点击穿。B 级绝缘的耐热等级对应 130℃，超得越多、时间越长，寿命折损越快。这条是设计选型和运行限值共同的底线。
每次启停都是一次热循环和电动力冲击：绕组温度反复升降，绝缘与铜导体因膨胀系数不同产生相对位移，久而久之出现分层和微裂；启动瞬间的大电流还带来电动力，让绕组端部受反复应力。启停越频繁，这类机械性劣化推进得越快。
长期停运的电机，绕组温度低于环境温度时容易结露，潮气渗进绝缘层，绝缘电阻可能从几百兆欧掉到零点几兆欧。这时候直接送电，等于在绝缘最薄弱的时刻加全压，很容易击穿。停机超过一定时间，送电前测绝缘是基本动作。
看恢复性。受潮的电机经过干燥，绝缘电阻能明显回升，吸收比也跟着改善；老化的电机烘干后读数回升有限，因为劣化发生在绝缘内部结构上，水赶走了也回不到原来的水平。所以判读时要看干燥前后两次数据的差值，而不是只看一次读数。
小型电机用烘箱干燥，温度控制在 80℃ 以内，靠热风把潮气带走；大型电机没有这么大的烘箱，用短路法或铁损法，让绕组自身通电发热，把温度维持在 70 到 80℃，靠内部升温把水分逼出来。两种都要配密封修复，否则干燥完还会再受潮。
空冷器的水管接头、机座密封面一旦渗漏，水会顺着气流进到绕组端部；停运期间冷却水温度低于环境温度，机内结露更明显。这类受潮有个特征：绝缘电阻下降集中在靠冷却器一侧的绕组，测三相时经常只有一相明显偏低。
先怀疑机械损伤引起的匝间短路或对地击穿。特征是：跳闸前有异常声响或振动，绕组局部有过热痕迹，绝缘电阻可能还没明显下降——因为损伤是局部的，整体绝缘基数够大，把局部缺陷掩盖了。这类故障靠测绝缘电阻很难提前发现。
靠两个间接信号：一是放电量随时间的变化趋势，二是放电重复率。局部放电会持续侵蚀绝缘，从表面爬电发展到贯穿性击穿要经历较长时间，这段窗口正是可以干预的。用高频电流传感器或超声法采集，把放电量做成趋势曲线，判读才有意义。
间距不足时局部电场强度抬高，超过空气或绝缘表面的耐受值就开始放电；积污会在绝缘表面形成导电通道，把原本均匀的电场拉成集中电场。两者叠加，放电从表面开始，先在绝缘上烧出树枝状痕迹，最后贯穿。清洁和保证间距是最便宜的预防手段。
表面看只是外壳磕碰或者绝缘带擦伤，实际上受伤部位的绝缘厚度已经减薄，运行中电场集中在这里，先是局部放电，再发展成匝间或对地击穿。这类隐患有潜伏期，可能装机后几个月才暴露，所以安装后的绝缘检查和交接试验不能省。
两个方向：一是物理隔离，给电机加装防护罩或用正压通风，把腐蚀性气体挡在外面；二是材料层面，选耐腐蚀的绝缘漆和引出线，定期重涂绝缘漆恢复表面密封。已经污染的，要用无腐蚀性溶剂清洁，不能用汽油、香蕉水这类会溶胀绝缘的溶剂。
匝间短路表现为电流增大、转矩下降、局部过热，电机还能转，但出力不足、温升异常；相间短路往往直接跳闸，伴随火花和明显的绝缘烧损。前者隐蔽、发展慢，后者突发、破坏大。判读时看电流的三相平衡和温升分布，比看绝缘电阻更灵敏。
这是给电场留的安全裕度。相间电压是线电压，间距越小，场强越高，一旦有潮气、粉尘或金属屑搭桥，就会直接击穿。10mm 是工程上常用的下限，实际取值还要看电压等级、绝缘材料和污染等级，空间紧张时用绝缘隔板补足，不能靠减小间距省空间。
不够。油污的危害有两层：表面油膜吸附粉尘形成导电通道，让绝缘电阻下降；渗进绝缘层内部的油会加速材料老化、降低耐热性。所以处理要分两步：先清洁表面并确认干燥，再评估是否需要重涂绝缘漆恢复密封，必要时加防护罩切断污染源。
绝缘电阻和吸收比对应老化与受潮，局部放电量对应局放与机械损伤，三相电流与不平衡度对应匝间故障，绕组与环境温湿度对应过热和结露，谐波与电压偏差对应电源侧的影响。这几组量合起来，六类故障才有对应的观测面。
三条线一起看：绝缘电阻的年度下降斜率、同负荷下的温升变化、累计运行时长。把这三条做成趋势，找斜率开始变陡的拐点，再结合同类机组的检修记录推算。单看一年的数据估不出来，至少要有两到三年的连续记录。
能发现结露风险。绝缘电阻下降如果同时伴随环境湿度升高、绕组温度低于露点，基本可以判定是结露而不是绝缘劣化；反过来，湿度正常而绝缘电阻持续下降，才更可能是本体老化。两个量放在一张图上看，误判会少很多。
用来分辨趋势和波动。绝缘劣化是慢变量，一两个月的波动说明不了问题；只有跨年度对比，才能看出下降斜率是不是在加快。另外，检修前后、更换绕组前后的数据对比，也是验证处置效果的依据——没有历史数据，处置完只能凭感觉说好了。
