高压电机绝缘检测装置WRS-MTS31三大核心部件 | 精准把控电机绝缘工况

高压连接线缆。很多现场觉得都是导线，用普通低压线代替专用高压引线，结果绝缘耐受不够、屏蔽不到位，出现漏测和误报警。其次是耦合器被随意换型号，分压比与内阻不匹配，读数直接失真。

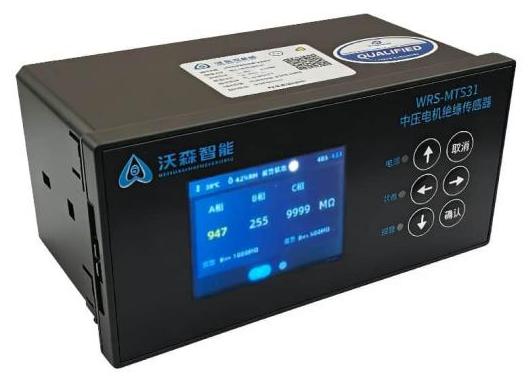

主机是控制与计算核心：一方面在线采集三相电压电流、谐波、不平衡度、功率因数、零序电流与环境温湿度；另一方面在停机后控制耦合器投入 2500VDC、按设定时长测量绝缘电阻并计算吸收比与极化指数，同时输出报警。

一套主机对应一台电机的主绝缘测量，三相共用一套装置按相切换测量。一个配电室里多台电机就是多套装置并行，各自独立告警。这样做的原因是绝缘测量需要与单台电机的开关联锁，混接会失去哪台有问题的判断依据。

单相绝缘测量界面显示实时绝缘阻值、当前预警与报警阈值、环境温度与相对湿度、485 连接状态，另有电气参数界面。现场实测能看到注入电压约 2500V、分相测量与倒计时过程，运维人员不接后台也能直接读数。

主要省四块：每月停电安排两人开盖摇表的工时、为测绝缘单独安排的停机与产值损失、绝缘缓慢劣化没被及时发现导致的绕组大修、车间现场巡检的人力投入。这四项在连续生产场景里是叠加的，不是简单相加。

通过与电机控制开关联锁，自动识别并切换工作模式：上电运行时进入电气监测模式，停机后延时投入绝缘测量，测量完成泄放残余电荷再回到待机。整个过程不需要人工干预，也不需要额外增加操作步骤。

绝缘、电缆、漏电等故障分别设阈值，越限后由独立继电器输出干接点，常闭触点能力为 250VAC/5A 或 30VDC/5A，可直接推动既有报警回路或接入 DCS。分级的意义是让该停机和该关注分开，不至于一次越限就全线报警。

柜门面板开孔卡扣安装，开孔尺寸 150×76mm，改动小、施工快。主机与高压侧之间经耦合器彻底隔离（42kV/1min），二次回路只走 RS485 与干接点，不与高压共地。前提是按端子定义接线，PT 二次侧不得短路、CT 二次侧不得开路。

能。走 1 路 RS485 加标准 Modbus-RTU 挂到原有 PLC 或 DCS 读寄存器，或选 433MHz 无线免布线；再往上配合边缘计算终端与云平台、手机 APP，可做到远程看数与移动端推送。

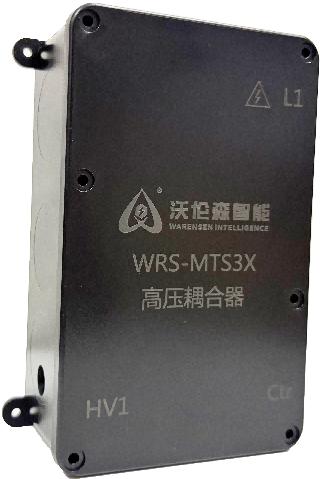

它精准控制测量回路的通断——只在测量时段把 2500VDC 接到绕组上，其余时间保持断开。这样既保证平时高压侧不带电，也避免测量回路长期承受电压应力。用普通继电器替代会在高压下粘连或击穿。

耦合器内阻决定了测量回路的分压关系与漏电流上限。10MΩ 的取值让 2500V 下的回路电流被限制在安全量级，同时保证分压比稳定、读数可换算。换用内阻不同的耦合器，读数会整体偏移，且无法用软件校准补偿。

因为绝缘要按相测量。三只耦合器分相独立隔离，L1、L2、L3 各自对应一套，才能分别得到每相的绝缘电阻与吸收比。三相共用一只的话，测到的只是并联值，某一相劣化会被另外两相掩盖。

建议做。耦合器支持单独做年度 10kV 耐压校验，不需要拆整机，长期维护成本更低。校验的目的是确认隔离能力没有随运行年限下降——这一项失效的后果是高压串入二次回路，属于安全问题，不能省。

要重新核对。换上去的必须是同型号、同内阻的耦合器，换完应做一次测量值比对（与标准表对照同一相），并确认三相读数一致性。混用不同型号会让分压比变化，读数虽然不报错，但已经不准。

三个问题：绝缘耐受不够，长期在 2500V 下会爬电击穿；屏蔽与敷设方式不同，抗干扰差、读数波动大；端子压接工艺不匹配，接触电阻不稳定。表现出来就是漏测、误报警、数据跳变，而且很难在现场定位原因。

不需要现场压接高压端子，出厂已预制焊接，现场只做连接与固定。这一点的价值在于把最容易出错的工序（高压端子压接质量）放到了工厂端，减少现场因工艺不稳导致的接触不良与后续返工。

为了抗电磁干扰。三相引线并行或捆扎在一起时，测量回路之间会互相耦合，尤其在变频器、大电流母线附近读数会明显波动。分开走线并把屏蔽层可靠接地，数据长期稳定性才有保障。

配套线缆按 10kV 耐压等级，护套耐油污、耐潮湿、耐腐蚀，就是为化工厂、钢厂、水利这类恶劣工况设计的。实际寿命还取决于敷设路径——避开高温管道、油池积存区、频繁弯折处，能显著延长使用年限。

四个动作：查接线与端子定义是否符合（含 PT 二次侧短接处理）、比对装置读数与标准表读数、传动报警继电器确认干接点动作、验证 485 通信连通。再加一项检修模式切换验证，确认无误报。这五项过了，三件配套才算装到位。
