10kV/35kV电缆故障预警测距系统技术方案详解

发布时间：2026-08-21　点击次数：0

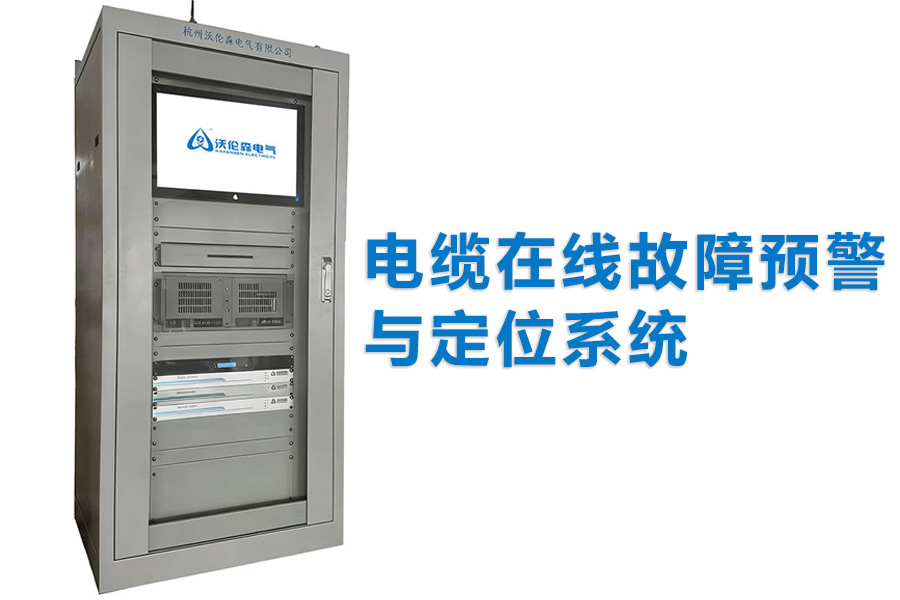

10kV、35kV中高压电缆是城市配电网、工业园区和工矿企业供电的主力，绝大多数走地下敷设，看不见也摸不着，运行环境复杂。电缆常年处在潮湿、高温环境里，还要承受机械挤压，绝缘层会慢慢老化，容易出现绝缘破损、护套漏电、闪络这类故障。过去运维主要靠人工巡检，等电缆跳闸了再去排查，问题是发现得晚、位置找不准、抢修拖得久，一次故障往往带出成片停电和设备损坏。电缆故障预警测距系统要解决的就是这两件事：故障发生前提前预警，故障发生后快速定位。下面以沃伦森WRS-CBS11X系列为例，说明这套系统的技术方案、工作原理和实际能解决的问题。

一、系统整体架构设计

整套系统分成三层。

前端采集层是感知部分，由行波传感器、环流传感器和高精度采样终端组成，全部非接触式安装，不用断电、不用破线就能施工。传感器实时采集电缆的暂态行波、稳态分量和护层环流，把绝缘异常、燃弧放电这类微弱信号抓出来。

传输通信层走光纤专网或4G/5G无线网络，配合北斗/GPS双模对时，保证各站点时间同步，测距和选线才够准。

后台分析层是数据处理平台、算法模型和可视化界面，负责波形解析、故障预警、测距定位和报表统计。

系统没有只做单一检测，而是把行波测距和环流监测合在一起用：行波测距管故障发生后的定位，环流监测管故障发生前的预警。低阻、高阻、闪络这几类常见故障都能覆盖。

二、预警监测技术路线

预警靠暂态行波和稳态分量分析。系统持续提取电缆运行中的行波特征和稳态电气量变化。普通设备一般只盯着突发故障，WRS-CBS11X能捕捉到绝缘老化、护套破损、燃弧放电这些前期的微弱信号，再结合数据趋势分析，提前发出分级预警。比如黄色预警会提示“该相电缆有燃弧现象，应密切关注”。护层环流监测也在同步做，实时判断护套是否漏电、接地是否异常，赶在绝缘击穿之前把问题找出来。

三、核心功能

围绕10kV/35kV配网的实际运维需求，系统提供五项主要功能。

实时状态监测：7×24小时在线采集电缆电气参数，动态刷新运行状态，自动生成运行曲线。

故障测距选线：故障发生后快速完成选线和定位，标明故障距离和故障类型，T型分支、混合线路这类复杂拓扑也能处理。

提前预警研判：针对绝缘老化、护套漏电、异常放电等隐患分级推送预警，帮运维人员提前消缺。

数据溯源分析：自动保存历史运行数据、故障波形和处置记录，随时可以回溯，为电缆全寿命周期管理和故障复盘留底。

远程可视化监控：后台界面直接展示全网电缆运行状态和故障点位，不用跑现场就能掌握线路工况。

四、和传统设备的差别

和传统电缆运维设备比，这套系统的差别主要体现在几个方面。算法专门针对10kV/35kV电缆做过优化，架空、地埋、管廊、分支线路都能用，高阻、低阻、间歇性闪络故障都能识别，适配范围更宽。前端传感器非接触式安装，不用停电、不用破线，不影响电网正常运行，施工周期短。行波测距和环流监测配合，事前能预警、事后能查找，复杂工况下测距和选线仍然稳定。监测、分析、预警、选线定位全程自动完成，人工巡检的压力小了很多。系统还能直接对接电网运维平台和智慧配电系统，后期功能升级、多设备联动都留了接口。

五、配网运维中的实际效果

落到10kV/35kV配网的日常运维上，这套系统能带来几样实际变化。

提前预警把隐患挡在故障前面，电缆突发故障和停电事故会少，供电稳定性上来，供电损失和设备维修成本都往下走。

测距选线省掉了人工盲目排查，过去要花几个小时的故障定位，现在能压到分钟级，抢修效率明显提高。

长期积累的运行数据，还能帮运维人员看清电缆老化的规律，把检修和更换计划做得更准，电缆全生命周期的管理也就更精细。

常见问题（FAQ）

Q1：什么是电缆故障预警测距系统？

一种用于10kV/35kV中高压电缆在线运维的设备，通过行波测距和护层环流监测，在故障发生前发出预警、发生后快速定位故障点距离与类型。

Q2：WRS-CBS11X 采用什么技术原理？

融合行波测距与护层环流监测两项技术。行波传感器采集暂态行波，环流传感器采集护层环流，配合北斗/GPS双模对时保证测距精度。

Q3：系统需要停电安装吗？

不需要。前端传感器非接触式安装，不破线、不停电，不影响电网正常运行，施工周期短。

Q4：能识别哪些类型的电缆故障？

可覆盖低阻、高阻、间歇性闪络故障，以及绝缘老化、护套漏电、异常放电等隐患；适配T型分支、混合线路等复杂拓扑。

Q5：预警是怎么发出的？

系统实时提取行波特征与稳态电气量变化，对前期微弱异常做趋势分析，分级推送预警。例如黄色预警会提示“该相电缆有燃弧现象，应密切关注”。

Q6：故障发生后多久能定位？

传统人工排查需数小时，系统可在分钟级完成选线与定位，并标明故障距离与故障类型。

Q7：支持哪些敷设方式？

架空、地埋、管廊、分支线路均可，算法针对10kV/35kV电缆专门优化。

Q8：运行数据能保存和回溯吗？

可以。系统自动保存历史运行数据、故障波形和处置记录，支持电缆全寿命周期管理与故障复盘。

Q9：能否对接现有运维平台？

可以。系统支持对接电网运维平台和智慧配电系统，并预留后期功能升级与多设备联动接口。

Q10：和传统运维方式相比有什么价值？

提前预警降低突发故障与停电率，分钟级定位缩短抢修时间，长期数据辅助制定检修更换计划，实现电缆精细化管理。
