一条 10kV 电缆出了故障，从变电站找到故障点，通常的做法是全线停电、分段试验、沿线巡找，几个小时起步，沿线用户的停电损失另算。更麻烦的是，不少电缆在彻底击穿之前已经反复“打招呼”——出现了能自行恢复的燃弧，只是没人听得见。这篇把电缆故障在线监测及预警测距系统讲清楚：原理是什么、系统由什么组成、装在哪几种场合，最后附一张四级预警判读表。

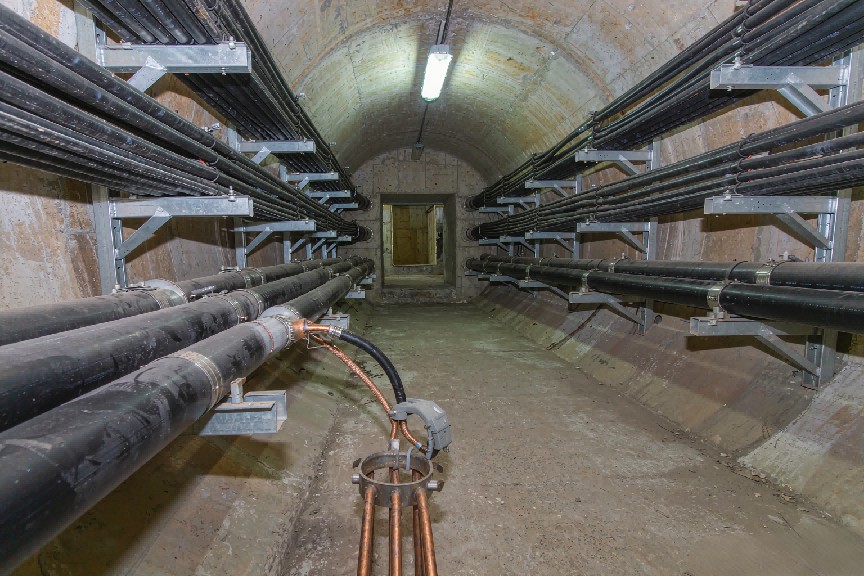

先说一个容易忽略的事实：这套系统不在电缆本体上开刀。传感器全部卡装在电缆屏蔽层接地线上，不需要断开被测电缆，也不改变线路的运行方式。

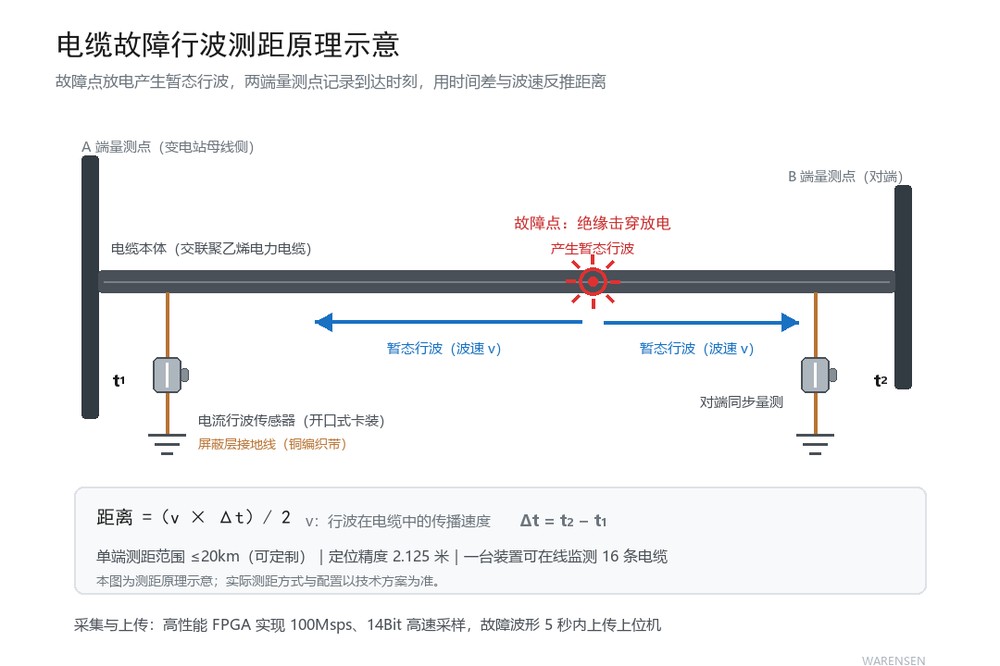

它的核心判据是暂态行波。电缆里出现异常放电时，故障点会产生一个沿电缆向两端传播的电流行波——就像雷雨天先看到闪电、过几秒才听到雷声，用时间差能估出雷有多远。行波测距用的是同一个道理：记录波到达的时刻，结合波速，算出故障点离测点多远。系统用电流行波与电压行波相互印证，单端测距覆盖 20km 以内（可定制），定位精度 2.125 米。
这背后是高性能 FPGA 处理器在做 100Msps、14Bit 的高速采样——波形细节抓得越全，距离算得越准。故障发生后，电流行波传感器在 5 秒内就能把故障信号传到上位机，实时显示故障线路和故障波形，值班人员不用等报告。
光有行波还不够，系统另配了两条辅助判据：
局部放电监测：高频电流传感器（100kHz–50MHz，钳形开合式安装，不需供电）抓电缆绝缘劣化期的高频局放信号，这是绝缘状态实时监测的依据；
接地环流监测：针对单芯电缆，实时绘制环流曲线，外护套绝缘异常会体现在三相接地环流的不平衡上。
判读逻辑可以概括成一句话：系统在设定时段内连续记录每条电缆“可恢复故障”的次数、瞬时电磁暂态信号的强度和形态。永久故障很少是突然发生的，之前往往有若干次能自行恢复的燃弧——这些记录就是预警的提前量。一台装置可同时在线监测 16 条交联聚乙烯电力电缆。

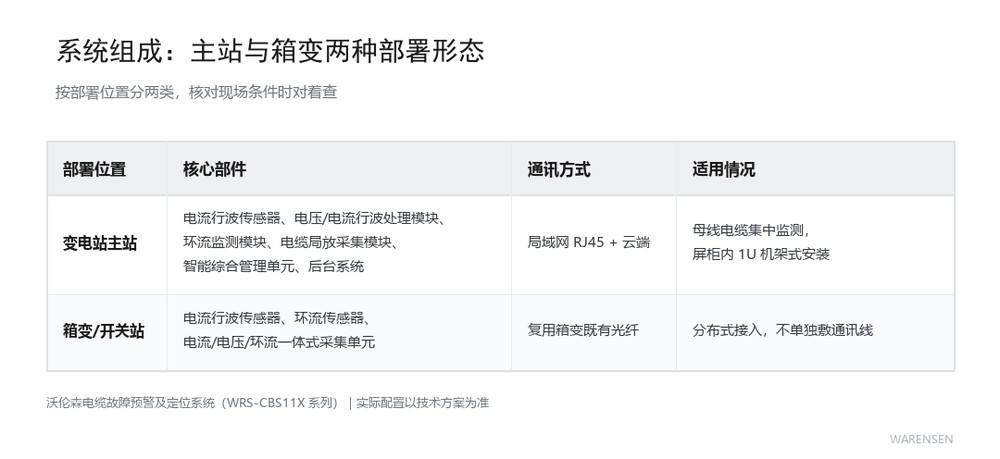

按部署位置分两种形态。这张表建议保存，核对现场条件时对着查：
表里说明了两件事：主站是数据存储、处理、分析的核心，各采集单元经智能综合保障模块统一时钟和供电，监测终端异常时自动检测、断电 10 秒后自动复电；箱变侧尽量利用既有光纤，改造工作量集中在传感器卡装和接线。
后台软件是 B/S 架构，局域网内值班可看，通过任意联网计算机也能访问云端，历史数据永久存储。报警通道有三条：系统图故障线路闪烁与弹窗、声音报警、微信小程序推送，无人值守场景靠最后一条“电子值班”。系统组网最大支持 253 台监测单元，云端服务随机组免费三年，另有 7×24 小时远程技术支持做波形辅助分析和程序远程升级。
这套系统对应沃伦森（WARENSEN）电缆故障预警及定位系统（WRS-CBS11X）系列，组网和配置按电压等级与电缆数量出方案。

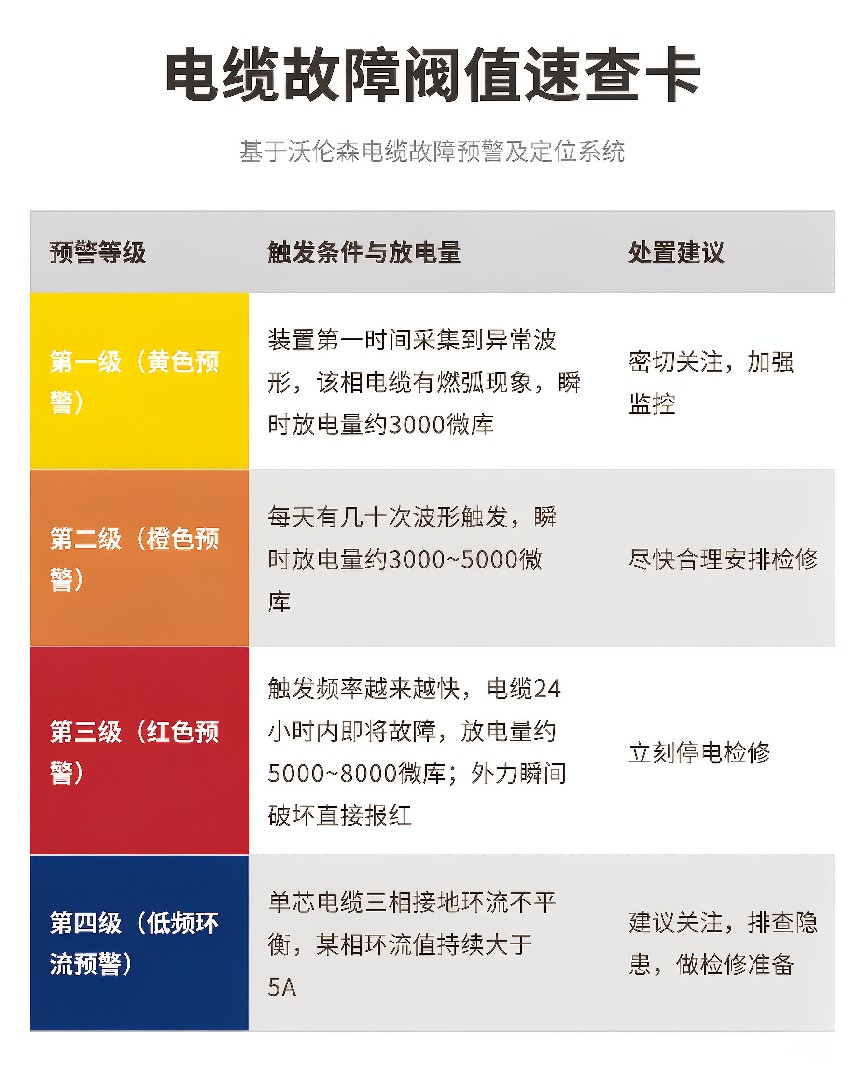

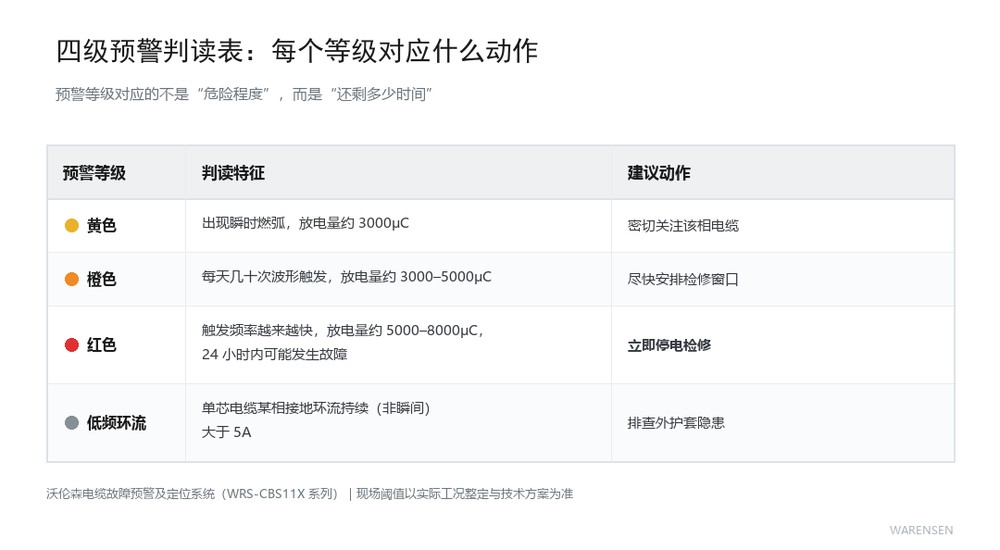

预警分级是这套系统里运维人员天天要用的部分。下面这张表：
这张表说明的是：预警等级对应的不是“危险程度”，而是“还剩多少时间”——从黄色到红色，是从“关注”到“立即停电”的动作升级，判读时对号入座即可。
两点补充。一是电缆遭外力瞬间破坏（比如被挖断）时，系统会直接报红色预警——这属于事后定位，不是事前预防。二是低频环流预警看的是“持续”大于 5A，短时波动不算，判读时别一刀切。
四种场合用得最多：
变电站电缆集中监测：35kV 及以下交联聚乙烯电缆，主站一套管全站，为状态检修提供依据——电缆线路从定期检修转向状态检修，减少计划停电时间，也降低高压预防性试验对电缆的损伤；
箱变分布式接入：园区、市政项目箱变数量多但单点电缆少，一体式采集单元复用既有光纤，改造成本可控；
单芯电缆外护套监测：环流曲线长期在线，外护套绝缘劣化早发现，避免发展成主绝缘问题；
无人值守场所：报警推送到微信小程序，值班人员不用盯屏。
边界也要说清楚。这套系统解决的是渐变劣化的预警和故障发生后的快速定位，替代不了停电检修和绝缘试验本身；外力挖断这类瞬间破坏防不住，只能让你第一时间知道坏在哪一段。它把“按时检修”变成“按需检修”的依据，而不是“永不故障”的承诺。
行波测距解决“坏在哪”，局放与环流监测解决“快坏没”，四级预警把两个问题接到一张判读表上。系统装在接地线上，不动电缆本体，35kV 及以下交联聚乙烯电缆都适用——这是它能在既有线路上低成本落地的原因。
