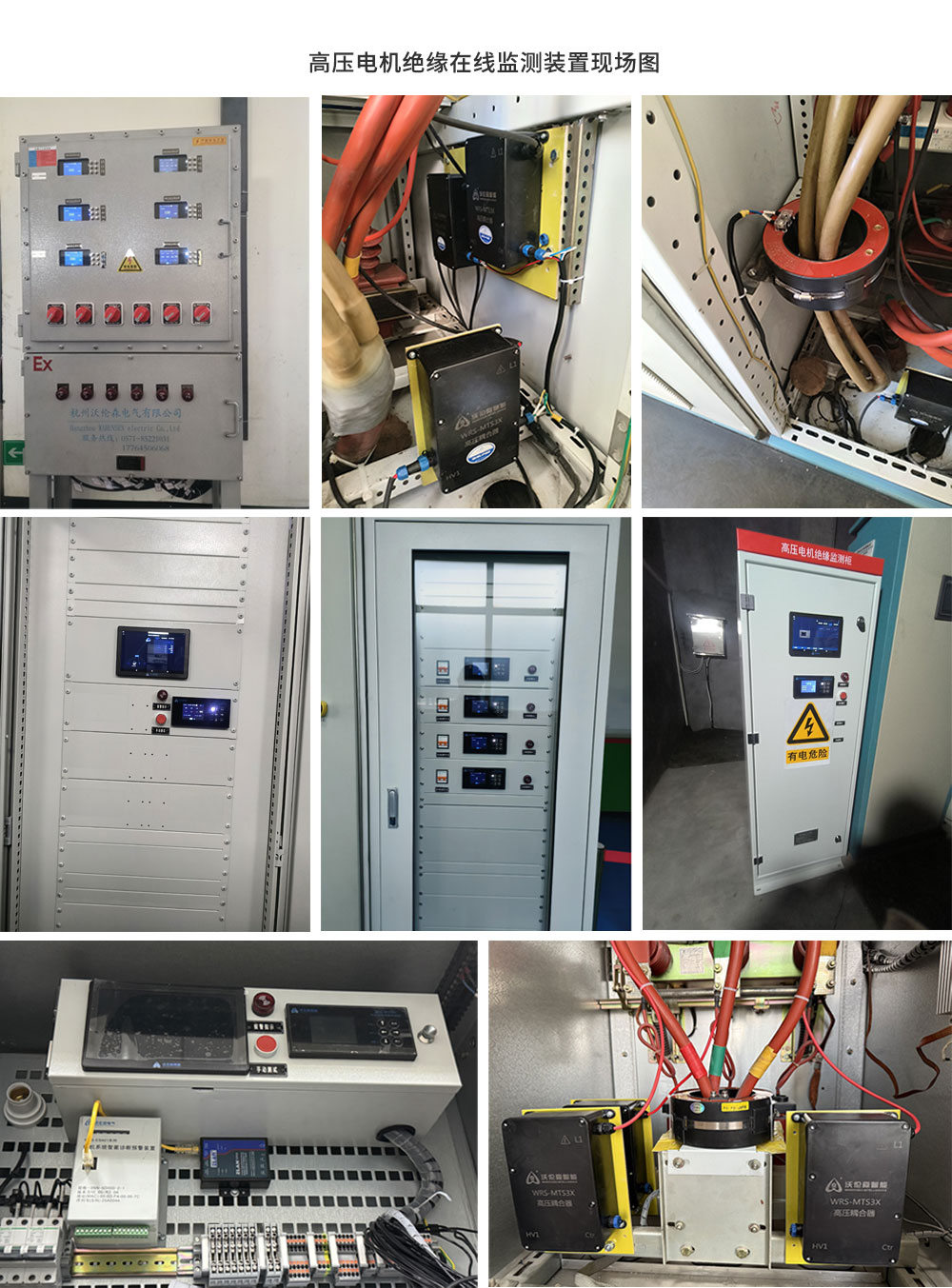

WRS-MTS31高压电机在线绝缘监测装置

注入电压需与电机额定电压等级匹配才能有效反映主绝缘状态。低压电机（380V 至 1140V）用 DC 500 V，中压电机（3kV 至 12kV）用 DC 2500 V，这是按电压等级确定的注入标准。

不能。绝缘电阻测量必须在电机停机、与电源可靠隔离的条件下进行。装置与电机控制开关联锁，自动切换工作模式：运行时在线监测电气参数，停机时自动测量绝缘状态。

在离线测量过程中，装置按设定的加压时间自动采集不同时刻的绝缘电阻值，据此计算吸收比与极化指数，无需人工计时读数。

零序电流反映三相不平衡与接地异常，是判断电机及供电回路是否存在单相接地隐患的重要参量。装置在在线监测阶段通过零序电流互感器持续监测。

七项：在线实时测量电机电气参数和电能质量，同时监测零序电流；离线实时测量电机主绝缘的绝缘参数、极化指数、吸收比；与电机控制开关联锁控制，自动切换工作模式；适用于 3kV 至 12kV 电压等级电机绕组绝缘监测；测量完成后自动泄放残余电荷；智能终端一键下发进入／退出检修模式；独立继电器报警输出。

采用独立继电器报警输出，干接点输出负荷能力为常闭触点 250 VAC/5 A 或 30 VDC/5 A，可直接接入既有报警或控制回路。

人工检修前通过智能终端一键下发进入检修模式，退出时一键恢复，避免检修期间的误测量与误报警，为人工检修提供安全保障。

是。装置按相进行绝缘测量，测三相时 L1 接 14、L2 接 13、L3 接 12，逐相测量并分别给出读数。

仪表前面板 LCD 屏显示单相绝缘测量界面，含温度（环境温度）、湿度（相对湿度）、报警状态、485 连接状态等，并有电气参数测量界面。现场实测可见注入电压约 2500 V、分相测量与倒计时过程。

主机为柜门面板开孔卡扣安装，仪表面板开孔尺寸 150×76 mm；WRS-MTS3X 隔离耦合器为柜内螺钉安装（安装螺栓 M4）；WRS-MTS3a 信号耦合器为导轨安装。

1／12／13／14 为直流注入端子与耦合器控制端（测单相接 14；测三相 L1 接 14、L2 接 13、L3 接 12）；15／16 为耦合器控制线公共端；LN 为电源输入；4／5 为 RS485（4=A、5=B）；17／18 为零序电流互感器二次侧（18 流入、17 流出）；6 至 9 接 PT 二次侧；19 至 24 为三相电流二次侧。

7、8、9 端子不变，将 6 短接至 8 即可。（据《WRS-MTS31 产品说明书 V1.2》第二章）

高压耦合器 Ctr 控制信号接 WRS-MTS31 的 2 与 14 端子；HV1 直流注入端子接 WRS-MTS31 的 HV 高压端子；L1 接中压电机电源输入线 L1。

接线前必须确认电机已停电并做好安全措施；严格按端子定义接线，PT 二次侧不得短路、CT 二次侧不得开路；耦合器高压侧接线须保证绝缘距离与爬电距离。

测量范围 1 MΩ 至 999 MΩ，误差 <3%；1000 MΩ 至 9999 MΩ，误差 <5%。测量电压 2500 VDC。

适用于 3kV 至 12kV 电压等级电机绕组绝缘监测（产品说明书载明适用电机额定电压 0 至 12kV）。

供电电源 AC 85 至 265 V，50 Hz；额定功率小于 15 W。

主机尺寸 80×160×80 mm，重量约 540 g，柜门面板开孔卡扣安装，开孔 150×76 mm。

WRS-MTS3X 隔离耦合器：200×130×75 mm，约 1.1 kg，柜内螺钉安装（M4），耦合器内阻 10 MΩ，隔离能力 42 kV/1 min。WRS-MTS3a 信号耦合器：120×95×56 mm，约 250 g，导轨安装，绝缘电阻 1000 MΩ，隔离能力 3 kV/1 min。

工作环境 -20℃ 至 60℃ 无凝露；储存环境 -20℃ 至 75℃ 无凝露；适用海拔 2000 m 以下。

提供 RS485 接口（端子 4 为 A、5 为 B），通信协议见说明书第四章，含寄存器定义与通信流程。

建议四项：一是接线与绝缘距离检查，确认耦合器与高压回路隔离可靠；二是绝缘电阻测量功能验证，在停机条件下比对装置读数与标准表读数；三是报警继电器传动验证，确认干接点动作与接入回路正确；四是通信连通性验证，确认数据上传正常。

在停机状态下用标准绝缘电阻表对同一相进行测量并比对读数。装置在 1 MΩ 至 999 MΩ 区间误差 <3%。

通过装置设置或模拟越限条件触发报警，用万用表或通灯确认干接点动作状态与接入回路一致。干接点负荷能力为常闭触点 250 VAC/5 A 或 30 VDC/5 A。

建议验证。通过智能终端下发进入检修模式与退出检修模式，确认装置状态切换正常、检修期间无误报警。

先排除测量条件因素：电机是否真正停机并可靠隔离、环境湿度是否过高、接线端子是否受潮或脏污；再结合趋势判断是真实绝缘下降还是测量回路问题。必要时用标准表复核。

先查报警类型（绝缘越限／零序电流异常／通信异常），查看历史趋势判断是突变还是渐变；检查现场环境湿度与凝露情况。频繁报警需排查上游原因。

检查端子 4／5 的 A／B 是否接反、波特率与协议设置是否与上位机一致、终端电阻是否需要投入。

面板会指示 485 连接状态，未连接时会有相应提示。出现该提示时按上述通信排查步骤处理。

建议定期检查装置显示与报警状态、通信是否正常、接线端子有无松动；结合停机机会复核绝缘读数趋势。

建议提供：电机额定电压（确认在 3kV 至 12kV 区间）、电机台数与接线方式、柜体型号与面板开孔条件、PT／CT 二次侧参数、是否有零序电流互感器、报警回路要求、海拔与环境条件。

能。10kV 在适用范围内（3kV 至 12kV），需配套 WRS-MTS3X 高压耦合器。

能，同样在适用范围内，配套 WRS-MTS3X 高压耦合器。

按电机额定电压选：380V 至 1140V 选 WRS-MTS21（DC 500 V 注入）；3kV 至 12kV 选 WRS-MTS31（DC 2500 V 注入）。两者不混用。

WRS-IMS02 为中压绝缘在线监测装置，用于中压电机绝缘状态的在线监测。与 WRS-MTS31 传感器按系统配置配合使用，具体配置方式以项目方案为准。

质保期自产品发货之日起一年。如故障经售后认定系疏忽、误用、污染、修改、意外或不当操作、超出额定值使用或日常损耗所致，将估算修理费用并在获得买方同意后进行修理。电话 0571-85221031　0571-85221032；网址 www.warensen.com。

供货周期按项目规模与配置差异较大，需商务部门按订单确认，报价阶段一并提供。

提供面向运行、检修人员的操作与解读培训，以及远程技术支持。

有。WRS-MTS31 中压电机绝缘传感器已取得第三方检测报告，检测机构为浙江方圆检测集团股份有限公司。

报告编号请查阅报告原件封面。库内该文件为扫描版，编号需在原件上核对后引用。

有。WRS-MTS3X 中压耦合器已取得委托检验报告，报告编号 26F133K30100，检验类别为委托检验，检验与判定依据为 GB/T 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》，检测机构为浙江方圆检测集团股份有限公司／国家电器安全质量检验检测中心（浙江）。

产品说明书载明 WRS-MTS3X 耦合器隔离能力为 42 kV/1 min，且该型号已通过依据 GB/T 11022-2020 的委托检验。具体检验项目与结论以报告原件为准。

可提供 WRS-MTS31 传感器检测报告、WRS-MTS3X 耦合器检验报告、产品说明书与企业资质文件。
