浙东引水某枢纽作为区域供水与生产的核心节点，其 6 台 6kV、550kW 高压电机堪称“动力心脏”，驱动着水泵、闸门等关键设备运转。一旦故障停机，将引发供水、防洪、生态、经济、社会等多维度风险的系统性事件。 然而，传统电机运维的局限让枢纽长期焦虑：人工巡检依赖 “眼看耳听”，数据碎片化；离线检测需停机，调峰高发期根本耗不起；即便发现异常，也难辨是早期隐患还是突发故障，“等故障、再抢修” 的 “盲维” 模式让运维始终处于被动。
智能改造：不扰生产的精准方案
针对此枢纽现场电机，沃伦森电气并非仅仅加装传感器，而是部署了一套完整的 “电机智能安康系统”。改造前，团队对现场进行了反复勘查，，将 “不打扰、高适配” 作为核心原则：
高效施工，避开高峰：由 2 人组成的专业服务团队上门服务，无需长时间停机。从设备安装到接线调试，整个过程将避开调水高峰时段，不会对枢纽的正常运营造成影响。

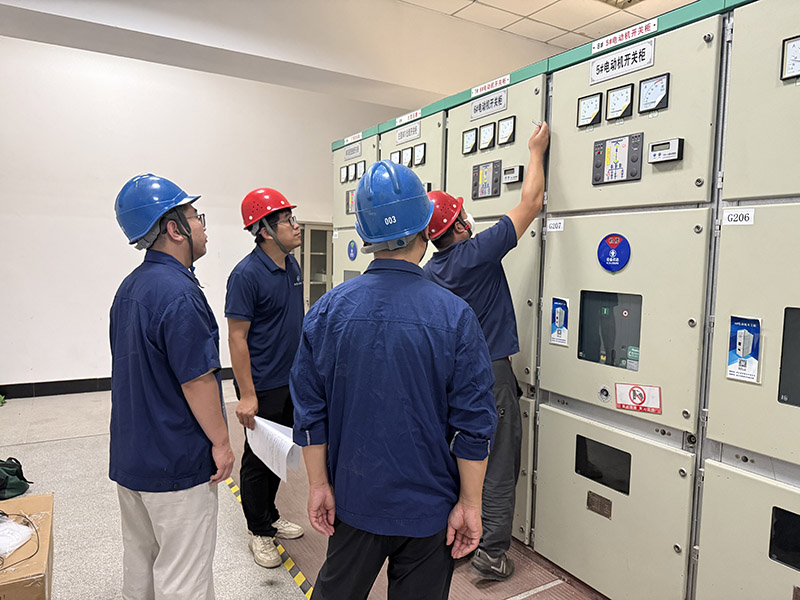

精准选位，兼容既往 ：边缘计算智能终端（WRS - GTY01）、高压电机在线绝缘监测装置（WRS - MTS31）以及电机系统智能诊断预警装置（WRS - ESA01）均安装于电机出线柜二次室。每台高压电机的绝缘监测配备3只耦合器，这些耦合器固定在出线柜底部，开启式互感器则套在供能电缆上。 每处均预留 150mm 以上散热空间，既不遮挡原有接线，也不影响柜门闭合；
借力原有，减少改动：电压、电流互感器复用开关柜原有的设备，从而降低施工风险和改造成本。
“智能健康管家” 的三大核心能力
这套系统之所以能打破 “盲维”，关键在于三大硬核能力，将被动运维升级为 “提前预判防范
1. 绝缘隐患 “早发现”：高压环境下的 “绝缘显微镜”
部件的磨损、老化与疲劳会引发绝缘老化问题，这堪称 6kV 高压电机的 “隐形杀手”。WRS - MTS31 高压电机绝缘监测仪专为解决 6kV 高压电机绝缘老化难题设计，采用直流注入法，通过高压耦合器向电机绕组注入 2500V DC 电压，能够精准识别 1MΩ—9999MΩ 的绝缘电阻，即便在 3kV - 12kV 电压下出现轻微的绝缘劣化情况，也能实时捕捉；且无需繁琐的通讯线，借助 433MHz 无线通信直连边缘计算智能终端。WRS - MTS31拥有机械互锁与电压电流双重检测等多重防护功能，具备自动、手动及检修模式，可实现快速切换，能完全适配高压柜的要求。 从此告别拆电缆的 “停机测绝缘”，实现 24 小时在线监测，让数据获取更稳定可靠。
2. 故障征兆 “提前报”：16kHz 高频采样揪出 “细微异常”
电机故障前的 “征兆”（如转子断条的电流波动、定子绕组故障的异常谐波、负载故障的电流特定调制模式），靠人工难察觉，WRS-ESA01 电机系统智能诊断预警装置却能凭借16kHz/S高频采样精准捕捉：实时监测三相电流、电压，分析谐波与功率因数波动，可识别电源问题、电机隐患或负载不匹配；内置故障数据库能对比典型模式，量化预警（如轴承磨损程度、绕组劣化风险），不仅告知 “有问题”，更明确 “问题在哪、怎么处理”，让运维告别 “经验判断”,完善电机的全生命周期管理。
3. 数据 “集中看”：边缘终端让运维 “少跑腿”
所有监测数据（电压、电流、绝缘值、故障预警等）均汇总至 WRS-GTY01 边缘计算智能终端，无需挨个查柜，数据一目了然；还能存储历史数据（如 3 个月绝缘变化趋势、月度预警次数），为优化维护计划提供依据，更可对接现有 PLC 或 DCS 系统，无需额外搭建管理平台。
选沃伦森：不止设备，更是省心保障
为水利枢纽做改造，“靠谱” 是核心 —— 沃伦森的底气来自三点：
12 年技术沉淀：2013 年扎根杭州，专注电气与智能监测，输配电网、工业电机领域均有成熟方案，此次系统经兆欧表、交流耐压测试仪、接地电阻测试仪等专业仪器精准检测，性能稳定；
全流程服务：从现场勘查、定制方案，到安装调试、技术培训，团队将全程跟进，设备安装完成后，会指导运维人员查看预警信息、校准设备。后续更提供 24 小时售后服务。
懂需求，更贴心：怕施工影响生产就压缩工期，担心高压安全就做三重防护，想省成本就复用原有设备，始终以解决运维难题为目标。
沃伦森所开展的不仅是技术改造，更是借助智能监测保障核心动力的安全，让运维人员减少焦虑，确保每一滴引流之水在流向需求之处时都能获得稳固支撑。 我们始终专注于智慧工业物联网领域的深耕细作，在水利、冶金、化工、矿山等应用场景中，持续塑造“值得信赖的智能管家”形象，推动从“被动抢修”模式向“主动防御”模式转变。
您所在的行业是否也面临电机运维难题？比如担心停机影响生产、难以提前发现隐患？欢迎留言分享您的痛点，或咨询沃伦森电气钟经理：15325309372，我们随时为您提供定制化解决方案！
三处最典型：人工巡检靠眼看耳听，数据是碎的，攒不成趋势；离线检测要停机，调水调峰的高发期腾不出窗口；即便发现异常，也很难判断是早期隐患还是突发故障，最后还是等故障、再抢修。枢纽电机一停，供水、防洪、生态几条线都跟着受影响，所以难的不是没手段，而是没有连续、能提前量的手段。
三类装置对应三类风险，不重叠：WRS-MTS31 管绝缘，盯绕组老化这类隐形问题；WRS-ESA01 管电气与负载侧的异常，靠电流电压高频采样找征兆；WRS-GTY01 管汇总，把各柜数据收到一处并对外转发。只上一类，另外两类风险仍是盲区。
三步：先按电机电压等级选绝缘监测，380 V 至 1140 V 用 MTS21，3 kV 至 12 kV 用 MTS31；再按关注重点定扩展，关注电气故障加 ESA01，关注机械故障加 MTS01 温振；最后按现场条件定组网，包括终端数量、上行方式与扩展坞型号。
可以。建议按停机损失排序，先覆盖连续运行、故障后果最严重的电机，其余分批建。架构上预留扩展能力，后续加装不用推翻已建部分，监测范围可以分几期铺开。
本案例没有。现场由 2 人服务团队上门，从安装到接线调试全程避开调水高峰，不安排长时间停机。电气信号采集用 CT 非侵入方式，本身可以不停机；涉及电机回路接入的部分按停电窗口安排，多数在线监测装置能在不停机或短时窗口内装完联调。
都装在电机出线柜的二次室：边缘计算智能终端 WRS-GTY01、高压电机在线绝缘监测装置 WRS-MTS31、电机系统智能诊断预警装置 WRS-ESA01。柜内每处预留 150 mm 以上散热空间，既不遮挡原有接线，也不影响柜门闭合。
每台高压电机配 3 只耦合器，固定在出线柜底部；开启式互感器套在供能电缆上。固定时要同时看两件事：安装位置是否留足绝缘距离、卡装是否牢靠，这两点直接决定绝缘测量的稳定性和信号质量。
不用换。本案例复用开关柜原有的电压、电流互感器，只做信号接入，既降低施工风险，也省掉一笔改造成本。前提是原有互感器的精度与容量满足采集要求，这一点要在方案阶段核对清楚。
用直流注入法：通过高压耦合器向电机绕组注入 2500 V DC，测出 1 MΩ 至 999 MΩ 的绝缘电阻，误差小于 3%，3 kV 至 12 kV 范围内轻微的绝缘劣化也能捕捉。数据走 433 MHz 无线直连边缘终端，不用额外拉通讯线，也就不用拆电缆做停机测绝缘。
抓的是故障前的征兆：转子断条带来的电流波动、定子绕组故障的异常谐波、负载故障的电流特定调制模式。靠 16 kHz 采样把三相电流电压录下来，再分析谐波与功率因数波动，判断问题出在电源、电机还是负载，而不是只报一句有异常。
三件事：把各柜的电压、电流、绝缘值、预警数据汇总到一处，运维不用挨个查柜；存历史数据，比如 3 个月的绝缘变化趋势、月度预警次数；对外转发，可对接现有 PLC 或 DCS，不用另建一套管理平台。
底层传感器以 433 MHz 无线与 RS485-Modbus RTU 为主，装置到终端的上行以 Modbus TCP、MQTT 为主，可接入 DCS、SCADA。本案例里 MTS31 的绝缘数据就是走 433 MHz 直连 GTY01。
ESA01：16 kHz 采样、0.5 至 2000 Hz、CT 非侵入、-25 至 60℃／IP30、RJ45 100 Mbps、支持 Modbus TCP／MQTT。MTS31：3 kV 至 12 kV、DC 2500 V 注入、1 MΩ 至 999 MΩ（误差小于 3%，更高量程按说明书）、AC 85 至 265 V／功耗小于 15 W、耦合器隔离 42 kV/1 min。GTY01：8 寸屏、DC 12 V／2 A、RS485×2＋RJ45＋4G＋TF 512 GB、IP40。
以产品现行技术资料、订货配置及现行版本说明书为准。公司保留对规格修改的权利，订货前应向厂家或当地代理确认最新信息；实物与说明书如有差异，以实物为准。
本案例在交付前用兆欧表、交流耐压测试仪、接地电阻测试仪等专业仪器做了检测，确认绝缘、耐压与接地三项指标正常，系统才转入试运行。这类检测记录建议随交付资料一并归档，后续检修时可做纵向对比。
有。WRS-ESA01 具有型式试验报告，编号 26A133Z40022，由浙江方圆检测集团股份有限公司／国家电器安全质量检验检测中心（浙江）出具；WRS-MTS3X 耦合器具有委托检验报告，编号 26F133K30100，依据 GB/T 11022-2020；WRS-GTY01 也有第三方检测报告，存于公司资质文件库。引用时以报告原件为准。
能。终端侧支持 Modbus TCP、MQTT 等上行方式，可直接把数据送进现有 PLC 或 DCS，不用额外搭一套管理平台。具体的对接点与点表，需要在调试阶段与用户的自控人员一起确认。
本案例的终端可存 3 个月量级的绝缘变化趋势与月度预警次数，实际容量受存储配置与采样策略影响。趋势比单次读数有用：能看出绝缘是缓慢下降还是突然跳变，据此调整维护计划和巡检重点。
方便。模块化架构支持增加传感器接入或升级配置来匹配新增电机，不需要整体更换。扩容时要同步复核终端接入能力与上行带宽，避免只加前端、后端带不动。
按项目规模与配置差异较大，需由商务按订单确认，一般在报价阶段一并提供。改造类项目建议把停电窗口、施工排期与供货周期放在一起倒排时间表。
