破解高压电机在线绝缘难题：沃伦森高压电机绝缘在线监测装置WRS - MTS31实现全周期守护

局部放电是慢性侵蚀：绝缘内部或表面的微小气隙在电场下反复放电，蚀掉一层又一层，通道逐渐扩展，最后贯通。过电压是急性击穿，雷击、操作过电压、开关重燃都可能在一瞬间把绝缘击穿。3 kV 及以上电机绕组绝缘更厚、电场更集中，这两种应力的影响也更明显。

因为低压电机的绝缘裕度本来就小。电机损耗——铜损、铁损、机械损耗——最终都变成热量，一旦长期跑在绝缘材料的耐热等级之上，热氧老化就开始了，表现是绝缘变脆、机械强度下降。380 V、690 V 这类电机散热条件差、负载又常常吃紧，所以热成了主因。

很大，而且是渐进式的。湿度会沿绝缘表面形成导电通路，让表面电阻掉下来；化学物质直接腐蚀绝缘材料；粉尘和油污积在绕组端部，既吸潮又挡散热。户外电机、化工和冶金现场的电机受影响最重，这类场合的巡检周期通常要比室内缩短。

因为绝缘原本是好的。长期过载让绕组持续超温，维护缺失导致灰尘油污一直堆着，违规操作（比如频繁启停、带载拉闸）带来的冲击电流会反复作用在绕组上。这些都不会一次致命，但会把绝缘寿命一年年啃掉，等发现时往往已经进入劣化后段。

测的是外围的电气与环境量：三相电压、电流、绕组温度与环境湿度，加上零序电流。零序电流能把对地绝缘的异常变化反出来，是运行状态下最接近绝缘状态的信号。这些量本身不是绝缘电阻，但它们的变化趋势能提前把问题指出来。

是。装置识别到电机停运，就自动切到绝缘检测模式，按设定周期注流测量，不需要人盯着操作。这样就把绝缘监测嵌进了正常的启停节奏里，不必专门安排停机做试验，也不会因为忘记测而出现数据断档。

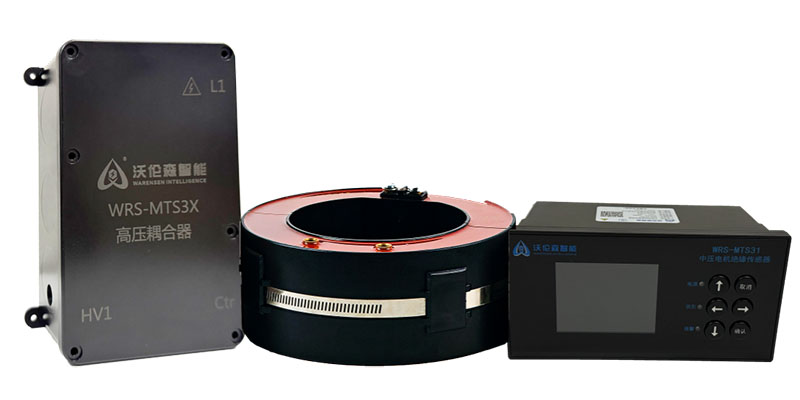

原理同源，条件不同。装置通过高压耦合器向绕组注入 2500 V DC，测 1 MΩ 至 999 MΩ 区间误差小于 3%，量程更高时误差放宽到 5% 以内。和人工摇表的差别在于：测量条件固定、周期稳定、数据自动入库，可以横向比三相、纵向比历史，而人工测量每次的接线、温湿度、读数时刻都不一样。

两者看的都是绝缘吸收水分和电荷的能力随时间怎么变。吸收比取 60 秒与 15 秒的比值，极化指数取 10 分钟与 1 分钟的比值，后者对缓慢的吸收过程更敏感。单看绝缘电阻值容易被温度和湿度带偏，加上这两个比值，判断绝缘受潮还是整体老化会更靠谱。判据按 GB/T 20160-2006 的方法执行。

出厂默认设两档：降到 1000 MΩ 触发预警，提示绝缘开始往下走，该安排复查；低于 500 MΩ 启动报警，同时声光提示并联动开关。这两条线是默认值，实际项目可以按电机容量、运行年限和历史数据调整，老电机一味套新机标准只会天天误报。

预警是留出时间的：可以远程启动复测确认，或安排现场测试，顺手把阈值按实际工况校一下，不必立刻停机。报警是要动作的：管理人员应当停机，通过系统生成检修工单，把绝缘故障查清楚再投运。区别的本质是——预警阶段还有观察的余量，报警阶段没有了。

靠继电器输出接进开关柜的跳闸或联锁回路。装置给出报警后，触点动作，由开关柜按既有逻辑执行分闸，监测系统本身不直接操作高压回路。高低压之间做了分离设计，二次侧与高压侧隔离，检修时不存在触电风险。

先远程复测，别急着停机。绝缘值偶尔抖动可能来自表面凝露或测量时的电磁干扰，复测一遍能筛掉大部分假信号。复测仍然低，就按报警处置——停机、开检修工单、查绕组端部和引出线。这条顺序能避免半夜误停一台正在满负荷运行的电机。

干扰主要来自两个方向：一是环境，比如刚停机时绕组温度高、表面结露，读数会偏低；二是电磁，变频器、软启动器工作时的高频成分会窜进测量回路。区分方法是看趋势不看单点——真劣化是三相里某一相持续下滑，干扰通常是三相同时跳一下又回来，而且与设备启停时刻对得上。

分工不同。终端在现场做滤波、存储和趋势分析，断网也能本地判断、本地报警，保证基本盘不掉；云平台承接的是跨站点汇总、远程升级和长期归档，人在外地也能看。两者不是替代关系，现场这层不能省，省了就变成把判断权交给网络质量。

闭在检修之后。绝缘数据和 MTS31 的记录分类存档，电机一旦检修，就把状态信息更新进去，系统据此重新评估绝缘水平、调整预警策略，再进入下一轮监测。没有这一步，系统只会一直报警，不会越用越准；有了这一步，同一台电机的判据会随着它的实际状况慢慢收紧或放宽。

能看实时绝缘电阻、电流变化曲线、预警次数和历史记录，接收推送。远程操作只开放一件事——停机状态下启动手动测试，测绝缘电阻、吸收比和极化指数，用来补上两次自动监测之间的空档。装置会先识别电机状态，运行中直接禁止测试，避免向带电绕组注入高压。

绝缘变化的趋势曲线与月度预警次数都留档，随时可以调出来看。对比的价值在于判断走向：检修前是一条持续下行的曲线，检修后如果回到平稳，说明处理对了；如果只是抬了一点又接着掉，说明根因没找到，得回头查环境或负载。

能，这正是这套装置主要的使用场景之一。它不要求电机侧做任何改动，装置装在电机进线控制柜里，属于二次侧的加装。对新装电机而言可以和预装系统一并设计，对老电机则是补上原来没有的在线监测能力，两条路的技术方案是同一套。

常规做法是只取信号、不改变原有逻辑：电压电流从既有互感器二次侧取，报警触点并进联锁回路，注流经高压耦合器走独立通道。改造前要把原有二次接线图核对清楚，特别是 PT 二次侧的中性线接法，这一处不确认容易在现场卡住。

用双模：RS485 有线接现场已有的总线，433 MHz 无线负责柜与柜之间的短距直连，两种按现场条件组合。老厂改造时最头疼的是拉线，无线这一路正好绕开这个问题，不用为了走线去凿墙开槽或者翻电缆沟。

单台很快：两人配合，安装加接线调试大约半小时。本页记录的冶金厂案例是几十台电机三天完成升级，前提是停电窗口连续、柜内空间规整。排期上建议按柜分组、按区域推进，把需要停电的接线步骤集中在同一个窗口内做完。

很少。供电范围 AC 85 V 至 265 V，宽压设计不用为它单独配稳压；整机功耗小于 15 W，全年不间断运行，单台电费在百元这个量级。相比一次非计划停机造成的产量损失，这部分开销基本可以忽略。

按本页的现场统计，人工巡检量可以减少 80% 左右。减掉的其实是那些「爬到柜前抄个数、拿摇表测一遍」的重复动作，绝缘数据已经自动入库、异常自动推送。省下来的时间更适合放到真正需要人的地方，比如异常点的现场确认和隐患治理。

能。装置面向变频器、软启动、开关柜这几个行业提供了配套接口与安装形态，柜厂在做成套时就可以预留位置和接线，用户端拿到的是已经带绝缘监测的柜子。特殊柜型或特殊工况支持定制开发，具体在选型阶段确认。
