高压电机绝缘吸收比合格标准与在线智能监测

15 秒大致对应绝缘表面吸附电流衰减完的时间，60 秒对应吸收电流基本走完的时间。取这两点的比值，能把表面潮气和内部受潮分开看——表面脏污对两个时刻影响相近，比值变化小；内部受潮会让后期电流持续偏大，比值明显下降。

不一样，是两种性质的标准。GB 50150-2016 第 7.0.3 条对 1000V 及以上电动机定子绕组要求吸收比不低于 1.2，绝缘电阻按运行温度折算不低于 1MΩ/kV；IEEE 43 把 DAR 不低于 1.3 列为良好区间。前者是合格线，后者是判读分级，不能混用。

环氧粉云母的极化特性与普通绝缘不同，吸收过程更充分，比值天然更高，所以判据相应抬高（发电机定子绕组口径为 1.6）。若按普通绝缘的合格线去套，会把已经明显劣化的粉云母绕组判成合格，漏掉该换的机组。

要。绝缘电阻绝对值高只能说明当前泄漏小，不能说明绝缘内部是否受潮或正在劣化。吸收比反映的是极化过程的健康度，与绝对值是两个不同维度。合规验收时通常两个一起看，缺一项容易被判资料不全。

三个常见原因：一是测量时机不同，人工多在冷态下测、装置在停机后按设定延时测；二是表计精度与读数时刻靠人工掐秒，60 秒和 15 秒容易错位；三是接线位置与引线长度不同。核对时应在同一状态下用标准表比对同一相。

一般等绕组温度与环境温度趋于稳定再测，工程上常按停机 30 分钟以上把握。刚停机温度高，绝缘电阻偏低；放太久表面潮气重新分布，读数又偏高。装置的做法是停机后按设定延时自动投入，把测量时机固定下来。

绝缘电阻与温度强相关，温度每升高约 10℃ 绝缘电阻大约下降一半，所以刚停机的热绕组读数自然偏低。这不是绝缘变差了，而是测量条件不同。因此跨时间比较必须换算到相近的温度基准，否则会得出错误结论。

要关注。绝对值仍在合格线以上、但趋势连续下降，说明劣化已经在推进，只是还没到警戒。单点合格不构成放行理由，应结合历史趋势判断拐点，并安排停机检查或加密监测。趋势需要连续数据，一年一次的点测看不出来。

只能覆盖试验那一刻的静态值。初期劣化（绝对值仍合格但趋势下行）、受潮类缺陷（停机后读数回升掩盖真实现状）、突发性劣化（与试验周期不同步）这三类从原理上就测不到。要补这块空白，只能把测量从一年一次变成每次停机都测。

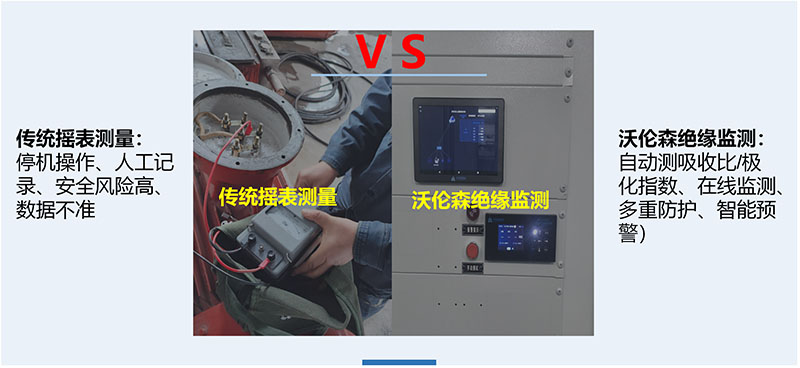

装置与电机控制开关联锁，停机后自动延时投入 2500VDC，按设定时长连续采集不同时刻的绝缘电阻，由内部程序计算吸收比与极化指数，无需人工计时读数，测完自动泄放残余电荷。整个过程不需要现场有人配合。

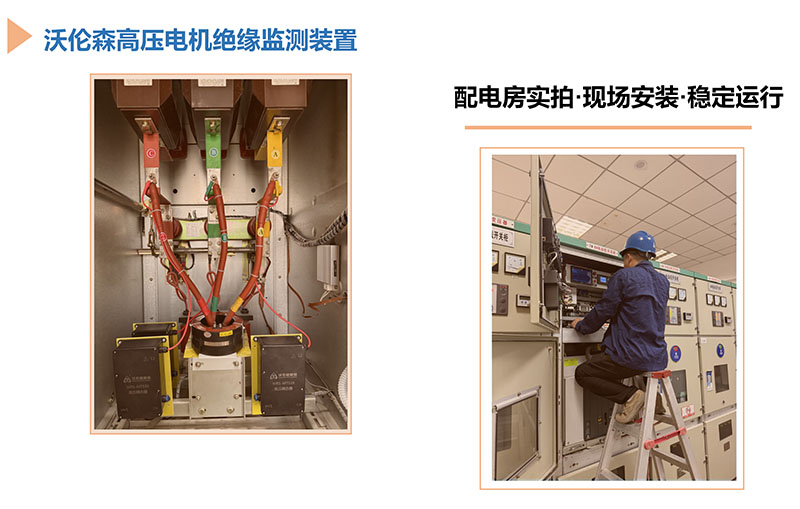

这个电压是按电机额定电压等级确定的注入标准，与预防性试验同源，不是额外加压。中压电机（3kV 至 12kV）对应 2500VDC，低压电机对应 500VDC，选错等级才可能出问题。高压侧经 WRS-MTS3X 耦合器与主机、二次回路彻底隔离，隔离能力 42kV/1min。

装置按相测量，三相逐相完成后给出各自读数，全程自动，不需要人工换线。相比人工开盖、换线、掐秒读数，自动化的时间主要花在等待加压完成上，不占人工工时。测量时长在装置内设定，一般按分钟级把握。

不能。吸收比与绝缘电阻的测量都必须在电机停机、与电源可靠隔离的条件下进行。运行中能做的是电气参数监测——三相电压电流、谐波、三相不平衡度、零序电流、温湿度；零序电流可以当作对地绝缘状况的旁证，但不能替代绝缘测量。

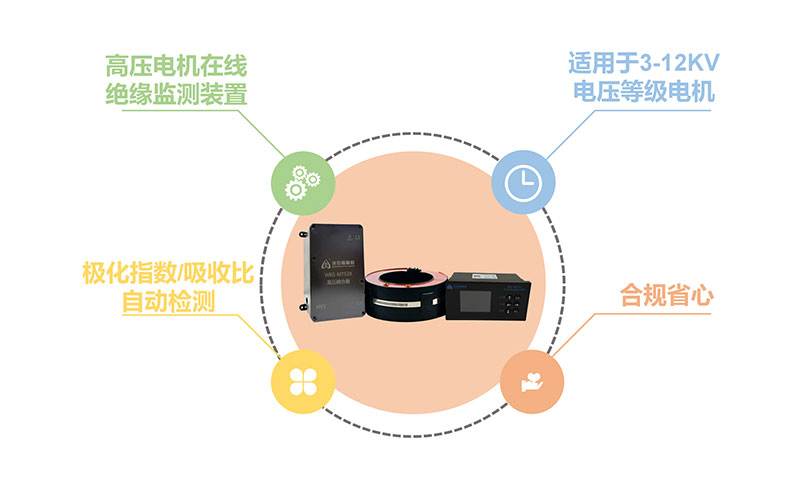

判据本身不随电压等级变，变的是注入电压与量程档位。3kV 至 12kV 都在 WRS-MTS31 的适用范围，配同一套耦合器。区别在于绝缘基数不同，10kV 电机的绝缘电阻绝对值通常更高，判读时要按各自的历史趋势看，不要横向对比。

要。相对湿度超过 85% 时绝缘表面易形成水膜，读数整体偏低、吸收比也会被拉低。这种情况下应先看趋势再看绝对值，同时排查表面脏污与凝露。必要时在干燥季节复测做对照，避免把环境因素误判成绝缘劣化。

两者都是比值指标，PI 取 R10min/R1min、DAR 取 R60s/R15s。工程上先看 DAR（测得快、够用），DAR 落在临界带时再看 PI 做交叉验证。PI 对受潮更敏感，但测量时间长，通常在停机窗口宽裕时做。

装置把每次测量的绝缘电阻、吸收比、极化指数以及当时的温湿度一并记录，可按时间调取形成连续台账。相比人工记录的单张表格，连续数据能同时证明测过和趋势可追溯，验收与审计时更站得住。

能。装置工作温度 -20℃ 至 60℃、适用海拔 2000m 以下，耦合器与高压线缆按 10kV 耐压等级、耐油污潮湿腐蚀设计，主机为柜门面板卡扣安装。防爆场所需按现场防爆要求把装置布置在安全区或符合等级的柜体内，具体以项目方案为准。

省三块：一是免去每月停电、两人开盖摇表的人工工时；二是免去为测绝缘单独安排的停机与产值损失；三是把事后抢修前移到事前预警，避免绕组击穿导致的大修。按现场反馈，重复性巡检工作量可明显下降。
