高压电机常见故障及预防措施:构建智能预测性维护体系

发布时间:2026-03-28 点击次数:0

在冶金、化工、能源等行业,3kV-12kV高压电动机作为核心动力设备,其运行可靠性直接关系到生产连续性。据统计,定子绕组绝缘损坏占高压电机故障总量的40%以上。本文系统梳理四大典型故障模式,并提出基于智能监测的预防性解决方案。
基于高压电机绝缘监测装置与电机系统预警诊断装置的故障防控及智能预测性维护体系构建沃伦森(WARENSEN)

一、绝缘故障:高压电机的“隐形杀手”

故障机理:高压电机绝缘系统承受电、热、机械、环境等多重应力作用。温升每超过允许值10℃,绝缘材料寿命减半;相对湿度超过85%时,将显著加速绝缘劣化进程。

预防措施:传统人工摇表检测存在盲区与安全风险。杭州沃伦森电气WRS-MTS31高压电机绝缘在线监测装置提供智能化解决方案:电机运行时监测对地泄漏电流,停机后自动注入2500V直流测量绝缘电阻;绝缘电阻降至1000MΩ触发预警,低于500MΩ启动报警。在某化工企业应用中,系统提前3个月发现绝缘老化趋势,成功规避非计划停机。

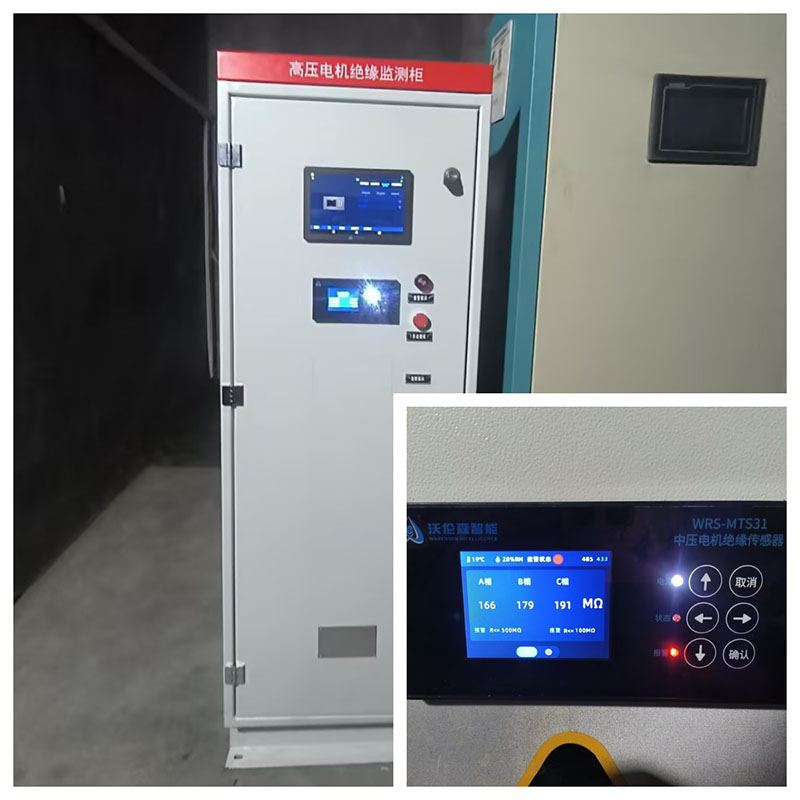

高压电机绝缘监测装置WRS-MTS31在某煤矿行业安装效果图


高压电机绝缘监测装置WRS-MTS31在某煤矿行业安装效果图

二、轴承故障:振动与温升的异常信号

故障机理:主要由润滑失效、安装不对中、过载运行引发。振动速度有效值超过2.8mm/s时,预示轴承已进入故障发展期。

预防措施:安装在线振动监测系统,位移峰峰值超过50μm时预警,轴承外圈温度超过95℃紧急停机。油脂填充量为轴承腔容积1/3-1/2,高速电机选用NLGI 2级润滑脂,每2000-4000小时补充一次。联轴器径向偏差小于0.05mm,角度偏差小于0.02mm/m。

三、绕组故障:电气应力的累积效应

故障机理:定子绕组故障占高压电机故障30%-40%,主要表现为匝间短路和接地故障。频繁启停产生5-7倍额定电流冲击,加速绕组绝缘老化。

预防措施:采用红外热像仪定期检测绕组温度分布,环境温度控制在40℃以内。沃伦森WRS-ESA01电机系统智能预警诊断装置采用电力特征分析技术,通过非侵入式监测电流电压信号,精准识别绕组劣化等异常,可提前7-30天预警设备隐患。对绕组进行真空浸漆处理,负载率控制在90%以内。

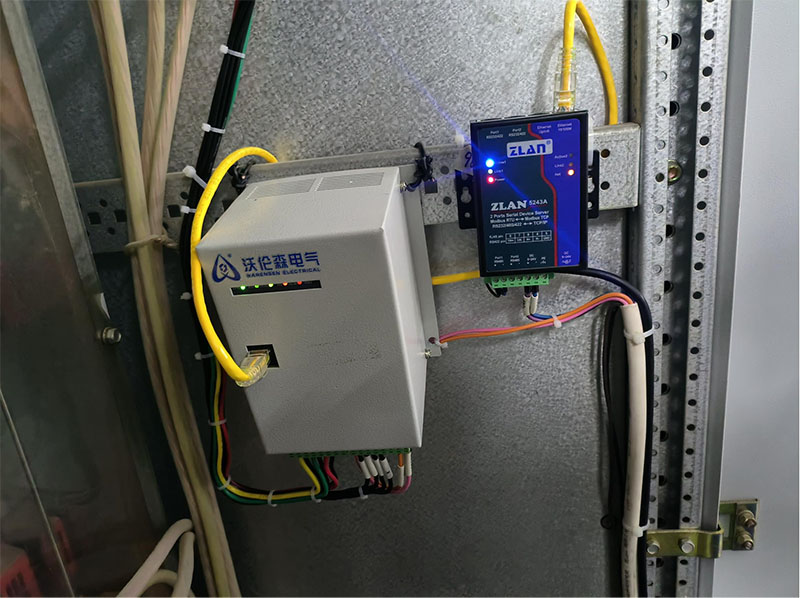

电机系统预警诊断装置WRS-ESA01在某石化行业安装效果图


电机系统预警诊断装置WRS-ESA01在某石化行业安装效果图

四、过载与冷却系统故障:系统性的运行风险

故障机理:冷却系统故障包括管道损坏、散热管氧化锈蚀等。负载过大或电源电压不稳定将导致电机过热运行。

预防措施:实时监测电压、电流、功率因数、谐波等电能质量参数。沃伦森监测系统支持与PLC/DCS集成,通过RS485有线或433MHz无线通信将数据上传云平台,实现远程监控与移动端预警。系统可降低人工巡检量80%,延长电机使用寿命。

结语:从被动维修到预测性维护

传统“定期检修”已无法满足现代生产对设备可靠性的高要求。基于智能感知和云平台的预测性维护体系,可实现设备健康状态的全生命周期管理。

杭州沃伦森电气WRS-MTS31高压电机绝缘在线监测装置,通过“运行与停机双模式监测”“边缘计算智能分析”的闭环流程,将绝缘监测升级为数据驱动的智能决策,为安全生产和降本增效提供坚实保障。

如果您也有关于电机运行的问题需要交流,欢迎联系市场部钟经理:15325309372


?
常见问题解答
FAQ · 共 20 条
一、故障结构:占比与机理
Q1高压电机故障里,绝缘问题到底占多大比重?

定子绕组相关故障通常占高压电机故障总量的 30% 至 40%,其中绝缘损坏是主因,行业统计常引用 40% 以上的口径。这也是绝缘监测被放在预测性维护第一位的原因——它对应的是最贵、最难修的那一类停机。

Q2定子绕组故障和绝缘故障是一回事吗?

不完全一样但高度重叠。绕组故障包含匝间短路、相间短路、接地故障,其中绝大多数是绝缘劣化发展到击穿的结果;绝缘故障还包括引线、端子、槽部等部位。所以测绝缘能覆盖绕组故障的主体,但不能覆盖全部。

Q3温升每超 10℃ 寿命减半,这个说法有依据吗?

这是绝缘材料热老化的经典经验规律(蒙辛格法则的工程简化表述),在 B 级、F 级绝缘各自的温度上限附近大致成立。它的实际意义是:温度不是高一点没关系,而是指数级消耗寿命。所以控制负载率与冷却条件,和测绝缘同等重要。

Q4环境湿度多高开始明显伤绝缘?

相对湿度超过 85% 时劣化会明显加速。潮湿环境下水分进入绝缘微孔,一方面降低表面电阻、形成爬电通道,另一方面加速电老化。南方梅雨季、沿海厂区、地下泵房是高风险场景,这类现场应把绝缘趋势作为常规指标看。

二、绝缘与绕组:判据怎么定
Q5绝缘电阻降到多少该预警、多少该报警?

按现产品口径,绝缘电阻降至 1000MΩ 触发预警、低于 500MΩ 启动报警,装置支持在 1 至 2000MΩ 范围内按电机容量与运行年限现场整定。报警经独立干接点输出,可直接接入既有保护或报警回路。

Q6绕组匝间短路的早期信号是什么?

早期最典型的是三相电流不平衡度上升、同负载下电流略增、局部温升偏高,而绝缘电阻往往还在合格线以上。等绝缘电阻掉下来,通常已经接近接地故障阶段。所以匝间短路的抓手是电气参量趋势,不是绝缘电阻绝对值。

Q7频繁启停对绕组伤害有多大?

每次启动产生 5 至 7 倍额定电流的冲击,电磁力与热循环同时作用在绕组端部与槽部,加速绝缘松动与老化。启停频繁的工况(轧机、起重、泵站调峰)应相应缩短监测周期,并把启动次数纳入寿命评估。

Q8红外热像仪测绕组温度,能替代绝缘监测吗?

不能。热像仪测的是表面温度分布,对封闭电机内部绕组、槽内缺陷无能为力,且只能抽测。它能发现局部过热,但看不出绝缘的极化特性与受潮程度。两者互补:热像看热在哪,绝缘监测看绝缘还剩多少。

Q9负载率控制在多少比较稳?

工程上常把长期负载率控制在 90% 以内,留出温升余量。长期满载或超载运行会让绕组温度逼近绝缘等级上限,热老化速度大幅上升。配合实时监测电流与功率因数,还能判断是真实负载高还是机械侧出了问题。

三、轴承与机械侧判据
Q10振动速度有效值 2.8mm/s 是什么含义?

这是 ISO 10816 系列振动烈度评价里的边界值,超过 2.8mm/s 通常预示轴承已进入故障发展期,需要加密监测并安排检查。它不是停机线,而是该关注了的信号,具体处置要看趋势斜率与频谱特征。

Q11位移峰峰值超过 50μm 一定要停机吗?

不一定,但已属需要立即判断的区间。50μm 是常见机组的预警阈值,超过后应先看是工频振动(不平衡、对中)还是倍频高频(松动、轴承缺陷),再结合温升与噪声决定是否降负荷或停机。盲目继续运行风险高。

Q12轴承加脂量和补脂周期怎么定?

油脂填充量一般取轴承腔容积的 1/3 至 1/2,过量会搅拌发热、不足会润滑失效。高速电机选 NLGI 2 级润滑脂,补充周期按 2000 至 4000 小时把握,高温或重载工况相应缩短。补脂记录应和振动、温度趋势一起看。

Q13联轴器对中偏差允许多少?

常见控制值是径向偏差小于 0.05mm、角度偏差小于 0.02mm/m。超差会产生 2 倍频振动,加速轴承与油封磨损。对中不良的振动特征和轴承缺陷不同,频谱上能区分开,所以监测数据配合频谱分析比单看总量更有用。

四、从定期检修转向预测性维护
Q14定期检修改成状态检修,第一步做什么?

先把停机才测一次改成每次停机都自动测。状态检修的前提是连续数据,没有趋势就只能凭经验排检修周期。第一步落地通常是给关键机组装绝缘与温振监测,把数据接进现有 DCS 或 PLC,再逐步扩展到机群。

Q15一条产线装几台比较合理?

按风险排序而不是按数量平均分配。先覆盖连续运行、停机代价高的关键机组(主传动、关键泵、引风机、压缩机),这些往往占停机损失的大头;非关键辅机可以先靠人工巡检过渡,等预算宽裕再补。

Q16装置能替代人工巡检到什么程度?

能替掉重复性的读数与记录工作,现场反馈重复巡检量可下降约 80%。但替代不了判断——异常确认、现场听音、摸温、紧固检查仍需人去。合理分工是:装置负责持续看和第一时间告警,人负责确认和处理。

Q17石化装置里,哪几类电机最该先上?

优先顺序大致是:流程压缩机与关键泵(停机即停产)、高温高湿区电机(绝缘劣化快)、无人值守或偏远站点(人工到场成本高)、老旧电机(绝缘余量小)。这四类共同点是停机代价高、故障征兆又不易被及时发现。

Q18已有 DCS,监测数据怎么接进去?

装置提供 RS485 接口、标准 Modbus-RTU 协议,可直接挂到原有 PLC 或 DCS 上读寄存器,不需要另建平台;现场没有通信条件时可选 433MHz 无线,免布线免开挖。报警还可走独立干接点,接既有报警回路。

Q19提前三个月发现绝缘老化是怎么做到的?

靠趋势而不是单次读数。某化工企业的机组在连续监测中,绝缘电阻从数千兆欧缓慢下行、吸收比同步走低,几个月内形成明确的下降斜率,据此提前安排停机检查,避开了非计划停机。单点测量看不出这种斜率。

Q20老旧电机还值不值得上监测?

值得,而且往往更需要。老旧电机绝缘余量小、劣化速度快,突发击穿概率高;同时它们通常是大修成本高、备机难找的机型。判断标准不是电机贵不贵,而是停一次的代价是否远大于监测投入。
