摇表合格却烧电机：绝缘劣化的动态真相

一台10kV高压电机绝缘击穿，检修翻出前一次的停电摇表记录——结论写着“合格”。单次非计划停机，损失少则几十万，多则上百万。问题出在哪？绝缘劣化一直在积累，却只在运行中才加速暴露。而你过去读到的“合格”，很可能只是低温状态下给你的错觉。

01反常识现象：绝缘“合格”，不等于绝缘“安全”

停机、断电、冷态——这时候，绝缘的劣化进程几乎是“暂停”的。而真正让绝缘加速失效的因素，全都只在运行中才同时出现：

热——绕组温度升高，绝缘材料持续热老化；

电——运行电压下的局部放电，只在实际电压应力存在时发生；

力——热胀冷缩、电磁振动，长期作用于绝缘与槽部结构；

潮——潮气、粉尘、油污在温度作用下，导电性显著增强。

停机之后，电机冷却、表面潮气重新分布，绝缘电阻甚至会“回升”一段。也就是说，绝大多数绝缘缺陷，在停机状态下会比运行时“看起来更好”。

必须知道的技术事实

绝缘电阻与温度强相关——温度每升高约 10℃，绝缘电阻大约下降一半。反过来说，一台刚停下来的热电机，等它冷却到室温再摇表，你读到的就是一个明显偏乐观的数值。

这就是“合格却击穿”的答案：你测到的合格，可能是低温给你的错觉。

02传统做法的失效边界：它测的是“静态值”

停电摇表并不落后，它只是能力边界非常清楚——它只能回答一个问题：

“在停机的那一刻、冷态下，这台电机的绝缘还剩多少？”

而下面三类缺陷，它从原理上就测不到：

初期劣化——绝对值还在合格线以上，但下降趋势已经开始。趋势需要连续数据才能识别，一年一次的点测看不出来；

受潮类缺陷——停机后绕组温度下降、表面趋于干燥，读数回升，把运行时的真实状态掩盖了过去；

突发性劣化——局部过热、机械损伤引起的变化，与一年一次的试验周期完全不同步。

一句话概括：静态的点测，捕捉不到动态的变化。要补上这块空白，必须换一种采样方式——把测量从“一年一次”变成“每次停机都测”，把读数从“单个数字”变成“连续趋势”。这正是高压电机绝缘监测要补上的能力。

03原理讲透：直流注入法＋PI/DAR判读

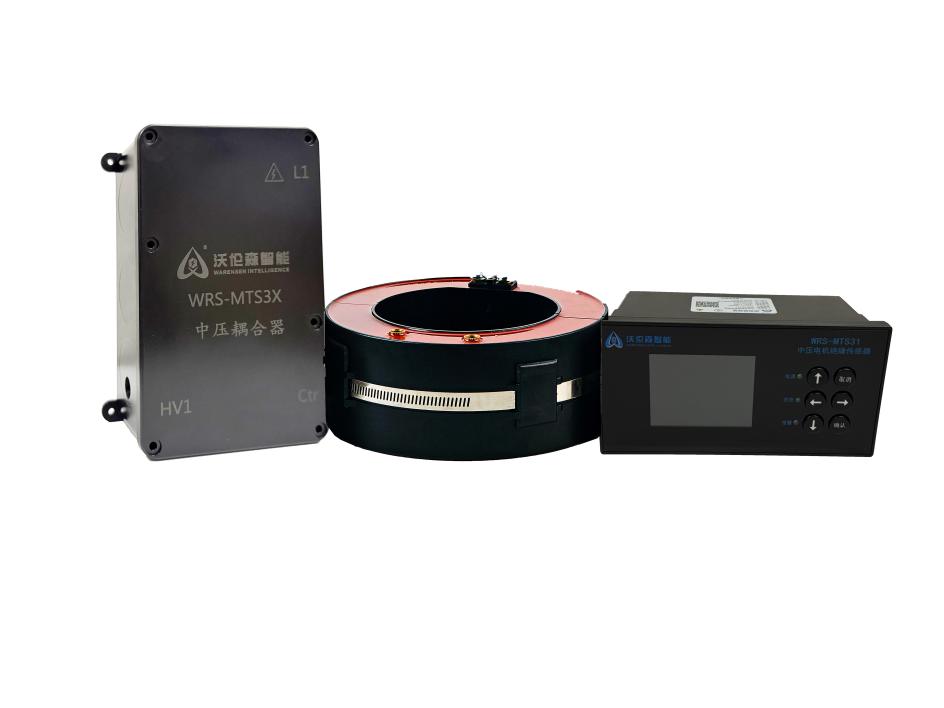

直流注入法＋PI/DAR判读这套方案（中压电机绝缘传感器WRS-MTS31 + 高压隔离耦合器WRS-MTS3X ）的思路，就是把绝缘测量这件事自动化、连续化。

它采用直流注入法测量主绝缘（定子绕组对机壳）。原理和摇表同源——都是给绝缘施加直流高压、测量泄漏电流，再折算为绝缘电阻；区别在于，装置把“加压、读数、记录、判断”这一整套动作交给了自己。

配合高压隔离耦合器，2500VDC 测试高压被注入绕组与机壳之间，而耦合器把高压侧与主机、二次回路彻底隔开（隔离能力 42kV/1min，耦合器内阻 10MΩ）。装置与电机控制开关连锁控制，自动切换工作模式：

电机运行时

自动转入电气监测模式：采集三相电压电流、谐波、三相不平衡度、功率、功率因数、零序电流与环境温湿度。其中零序电流是运行中反映对地绝缘状况的重要旁证。

电机停机后

自动延时投入 2500VDC，按设定时长测量绝缘电阻，并自动计算极化指数（PI）与吸收比（DAR）。

测量结束后

自动泄放残余电荷，不把高压隐患留给现场人员。

要补上这块空白，传统思路是增加测试频次。但连续生产工况下，能停机的时间就那么多。于是有了另一种思路：把测量动作自动化，让每一次正常停机都自动完成一次绝缘测量。

打个类比

说得直白一点，就像给绕组做一次不停电的体检。平时它在旁边记录各项体征（电压、电流、零序电流、温度）；机器一停，不用预约、不用拆线、不用人工到场，它立刻自动量一次绝缘。
也就是说——你不用再为“测绝缘”单独安排一次停电。每一次正常停机，都是一次绝缘体检的机会。

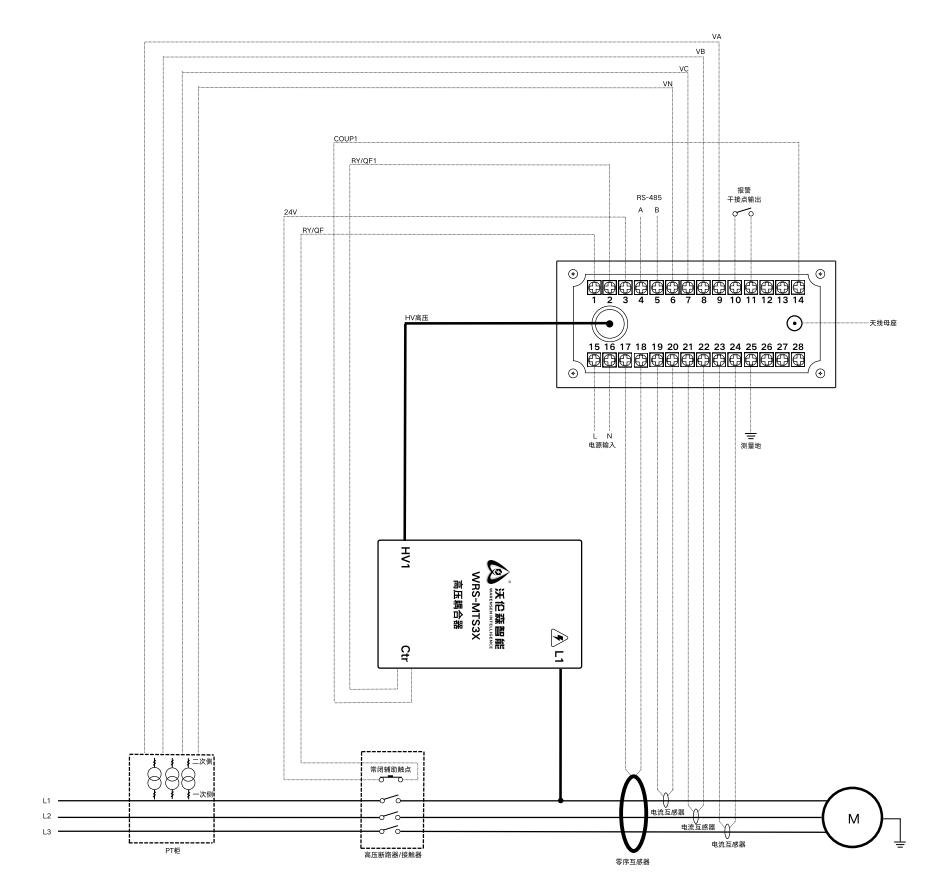

▲ 系统构成：监测主机 + 高压耦合器 + 信号耦合器 + 零序电流互感器（高低压分离）

04现场怎么判读：PI、DAR 与绝缘电阻

先回答一个常见疑问：为什么不能只看绝缘电阻的绝对值？

因为绝缘电阻受温度、湿度、表面脏污的影响极大。同样一个 MΩ 读数，夏天测和冬天测、干净绕组和积灰绕组，含义可能完全不同。单看一个绝对值，很容易误判。

PI（极化指数）和 DAR（吸收比）是比值指标，用“绝缘电阻随时间上升的快慢”来判断绝缘本体质量：干燥、致密的绝缘，充电电流衰减快、电阻上升快，比值就高；受潮或老化的绝缘，极化过程变慢，比值随之下降。正因如此，它们比单个绝对值更能抗温度与表面状态的干扰。

判读指标	良好	需关注	异常
极化指数 PI R60min / R1min	≥ 2.0	1.0 ~ 2.0	< 1.0
吸收比 DAR R60s / R15s	≥ 1.3	1.0 ~ 1.3	< 1.0

判读基准参考 IEEE 43 及电力行业通行做法；异常值应结合趋势与现场情况安排停机处理

装置的默认阈值设置为：绝缘电阻 预警 500MΩ、报警 100MΩ（1–2000MΩ 范围内可按电机容量与运行年限现场整定），报警经独立干接点输出，可直接接入现有保护或报警回路。此外，电压、电流、谐波、三相不平衡度、零序电流等每一项电参量也都有各自的独立阈值。

两条判读纪律

趋势优先于单点。500MΩ 如果是三年来的稳定值，和它从 3000MΩ 一路降到 500MΩ，是完全不同的两件事。过去只有“点”，装置提供的是一条连续的“线”——价值就在这里。

在相同温度基准上比较。绝缘电阻随温度呈指数变化，回看历史数据时，要留意当时的绕组/环境温度，而不是直接把两个数字相减。

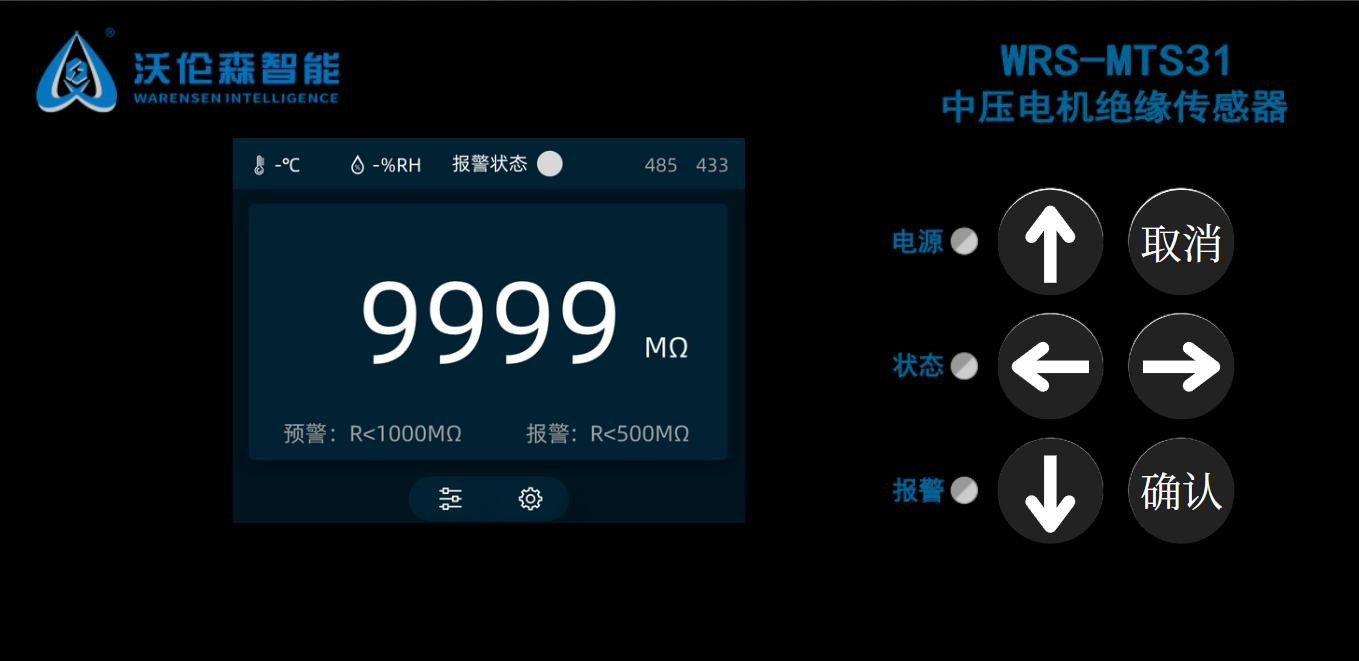

▲ 面板直读：实时绝缘阻值、当前预警阈值与报警阈值、温湿度、485/433 通信状态

还有一个最常被问到的问题

问：我们是老柜子、老系统，改造要不要大动干戈重新布线？

答：不需要。装置走 1 路 RS485 + 标准 Modbus-RTU，直接挂到原有 PLC/DCS 上读寄存器；现场没有通信条件，可选 433MHz 无线通信，免布线、免开挖；面板为柜门开孔、卡扣安装，改动小、施工快。

05哪些电机最值得上，哪些并不划算

说句实在话，这个方案不是所有电机都划算。判断标准只有一条：绝缘风险的“暴露程度”与“停机代价”，是否足够高。

价值最大

石化流程压缩机、关键泵、冶金主传动、轧机、电厂给水泵、引送风机、水泥窑主传动、矿山

提升机、磨机、大容量关键机组、偏远 / 无人值守站点、老旧电机

共同特征是：连续运行、停机代价高、停机窗口稀缺。这类电机每停一次都“值钱”，正因如此，过去反而最容易被跳过绝缘试验——而现在，每一次停机都能自动完成一次测量。大容量机组拆装试验成本高、偏远站点人工到场不便，也都是加分项。

性价比有限

季节性运行、年运行不足 2000 小时、检修窗口充裕、试验手段齐备、单次停机间隔极短、

电压等级不在 3～12kV

其中需要特别说明两点：

季节性运行、年运行不足 2000 小时的电机——停机机会本来就多，人工测绝缘并不费力；且运行小时数低，绝缘年累计劣化量小，连续监测的数据价值相对有限。

频繁短时启停、单次停机间隔很短——装置默认停机后延时 5 分钟再投入测量，测量约 1 分钟。若停机窗口短于此，自动测量可能无法完整执行，需要结合工况调整参数或改为手动触发。选型阶段务必评估。

06回到开头那个问题

总结一下

绝缘的劣化是一个渐进过程，但事故往往只在一瞬。停电摇表没有错，它只是采样频率太低、状态太“静”。要看清绝缘的真实走向，需要的是把测量铺在每一次停机上，把读数连成一条趋势线。

这套装置既能独立运行，就地看护一台电机，也能作为感知节点，与智能终端、其他传感器、云平台和手机 APP 组成沃伦森（WARENSEN）“电机智能安康系统”整体解决方案——从单点高压电机绝缘监测，走向机群级的状态检修与预测性维护。
