WRS-CBS11X系列电缆在线故障预警及定位系统

产品组成及功能特点

• 故障测距：系统利用电压行波与电流行波故障测距技术，实现故障点测距，故障测距精度可达 2.12m。
• 故障选线：系统实时监测每条电缆的运行状态，对于电缆主绝缘故障进行电缆回路选线。
• 系统云服务：针对每个用户提供足够的用户空间，用户可在任何时间地点通过浏览器访问现场的系统监测情况，并且系统历史数据永久存储，方便历史查看。
• 当地功能:系统后台安装于主站内，配置一次系统图，实现故障预警、选线、测距的系统图故障线路闪烁、弹窗报警、声音报警、微信小程序报警。
• 电子值班：实现无人值守，报警信息及工作状态可通过微信小程序推送的方式至相关人员。
• 远程技术支持：7*24小时远程服务，实现故障波形辅助分析，系统程序远程升级。
• 历史存储：实现实时存储信息，可进行历史数据查询等。
• 预警方式：黄色预警:当电缆发生异常后，装置会立刻采集到波形并会以黄色预警状态出现。表示该相电缆有燃弧现象，应密切关注。瞬时燃弧现象的放电量约在 3000 微库。
• 橙色预警:当每天有几十次波形触发时，此时系统会以橙色预警的方式报警。此时对用户来说应尽快合理安排检修。瞬时燃弧现象的放电量约在3000~5000微库。
• 红色预警：触发频率越来越快，电缆很快（24 小时内）就会发生故障，此时系统进入红色预警状态，用户应立刻进行停电检修。瞬时燃弧现象的放电量约在5000~8000微库。另外如果电缆遭受到不可抗拒的外力瞬间破坏（如挖断等机械损伤)时，系统直接将故障线路报出红色预警。

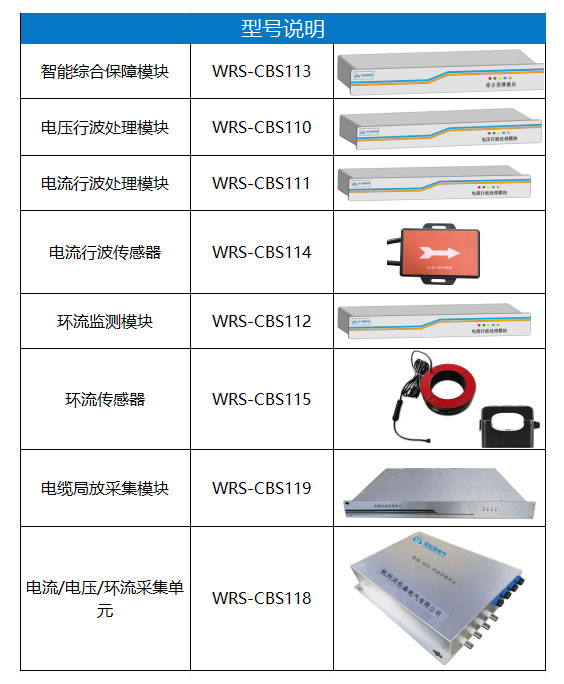

产品型号说明

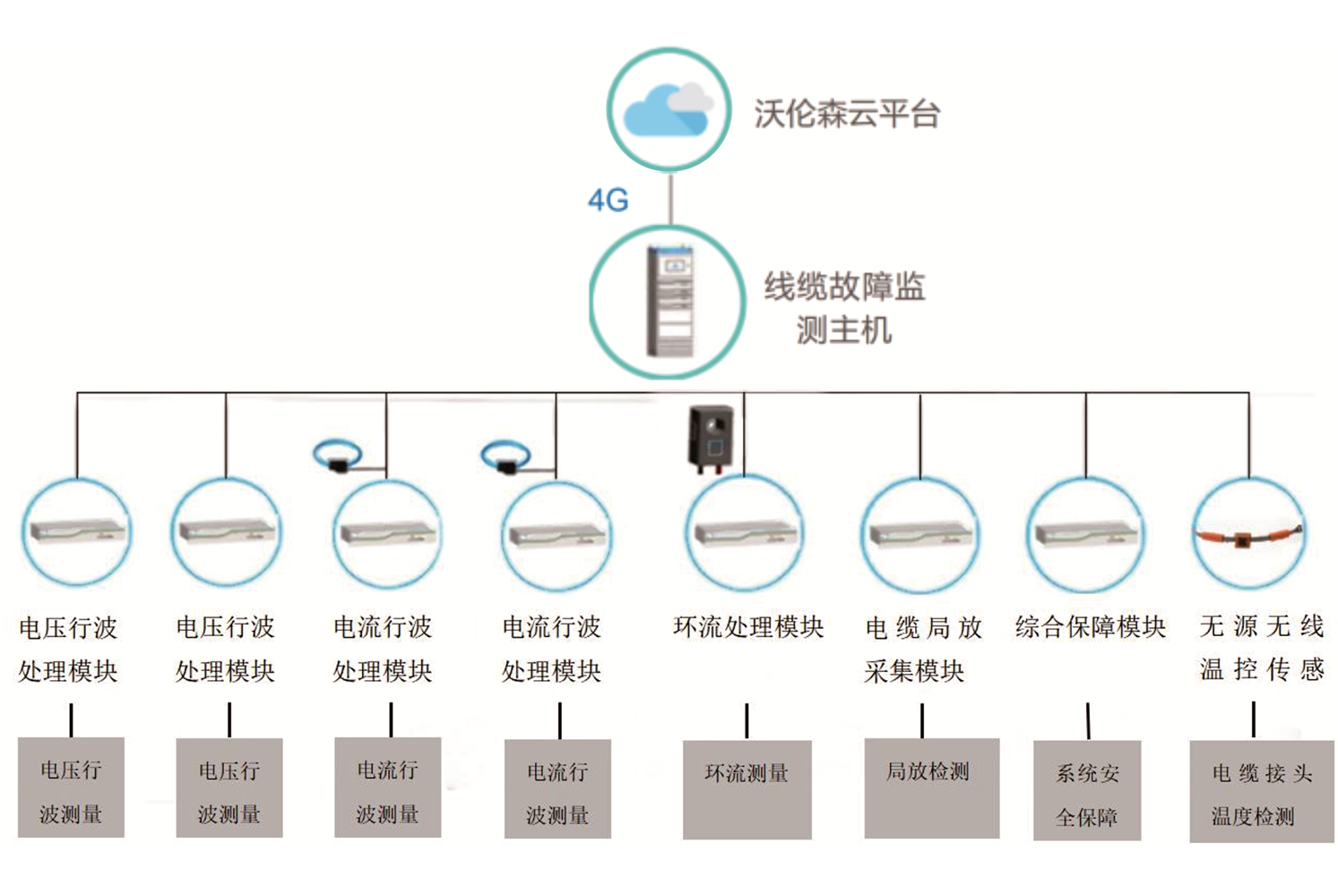

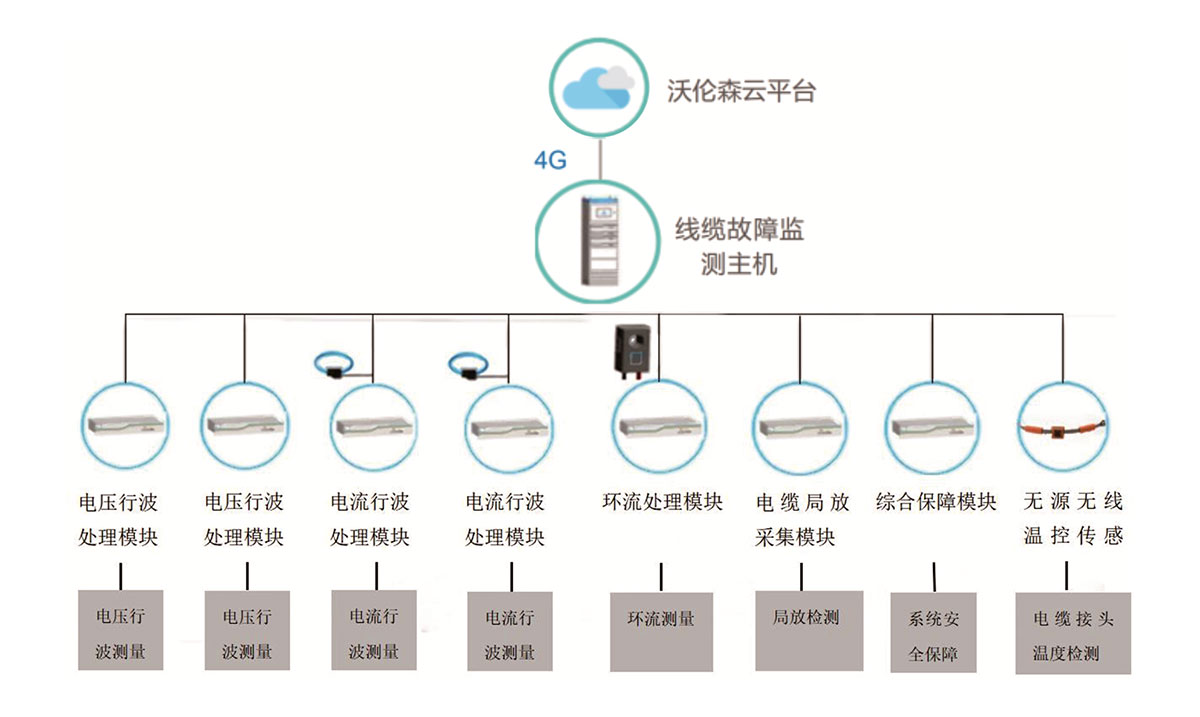

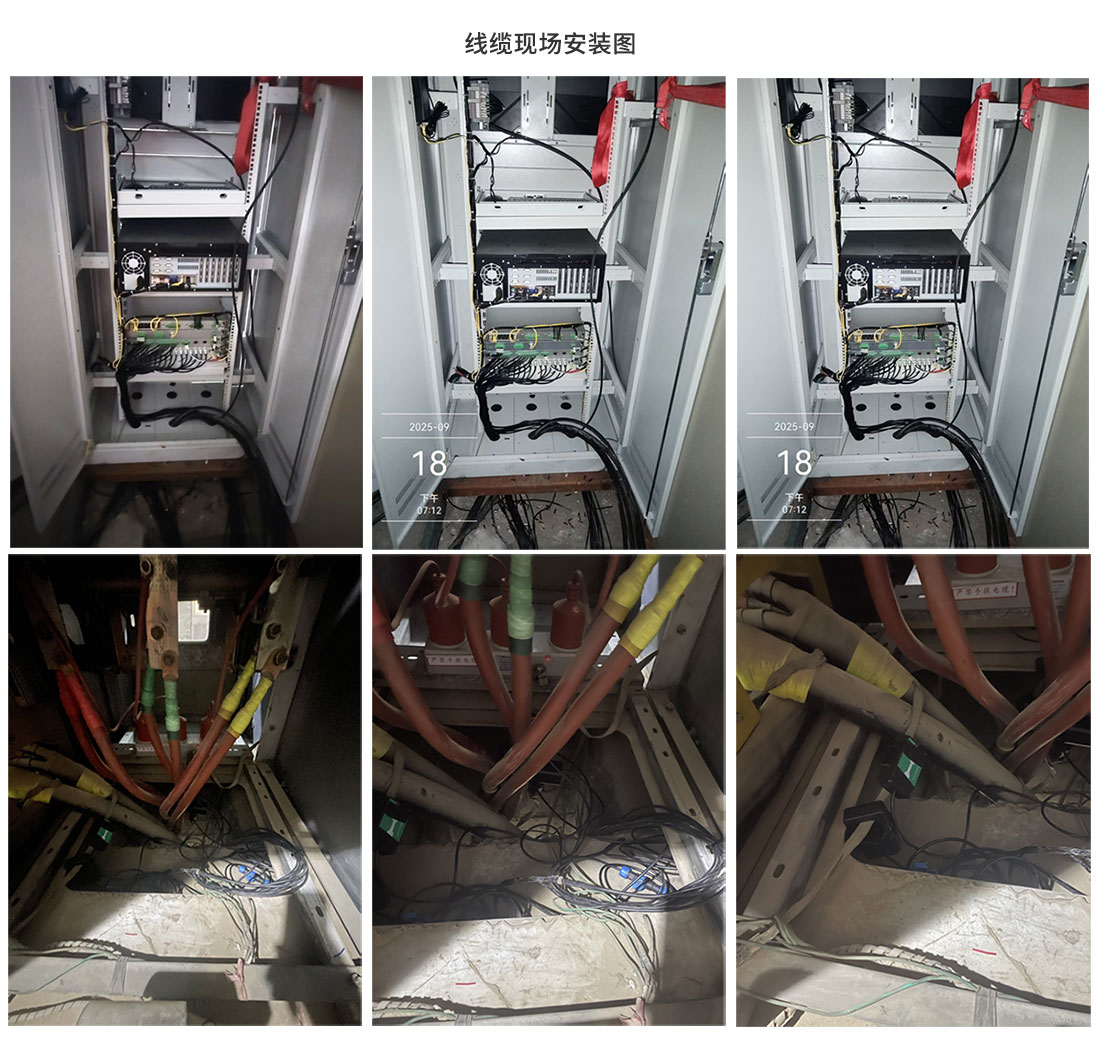

该系统定位部分主要由电流行波传感器、电流行波采集单元、电压行波采集单元、智能综合管理单元和后台控制系统组成。定位系统网络构架图如下所示：
