WRS-GTY01边缘计算智能终端

一是协议与接口收敛：底层传感器用 433 MHz 无线或 RS485，平台侧用以太网／MQTT，需要一层做转换；二是断网续传：终端本地缓存可在网络中断时保存数据，恢复后自动补传；三是本地交互：终端自带 8 寸屏，现场可直接查看与操作。

不会。终端支持断网本地缓存，网络恢复后自动补传；存储接口为 Micro SD（TF 卡），最大支持 512 GB 读写。

终端与南向传感器通信需配合使用 Smart Link Hub 扩展坞，具体选型需参考产品手册选型表。扩展坞型号众多，需根据底层设备类型做合适选型。

通过 RJ45 以太网口或 Nano SIM 卡的 4G 网络（支持三大运营商）上送，按项目配置选择。

供电端子为直流 2 Pin 凤凰端子 1 个（间距 5.08 mm）；通讯端子为 RS485 凤凰端子 2 个、RJ45 网口 1 个；USB Type-C 接口 1 个；Nano SIM 卡槽 1 个；Micro SD（TF）卡槽 1 个，最大支持 512 GB；干接点 2 个，12/24 Vdc±20%、Io<100 mA；另有长按开关机的电源开关。

配备 8 寸电容屏，支持多点触控；内屏为 8 寸液晶屏，分辨率 1280×800，亮度 300 nit。现场可直接查看数据、操作与配置。

接入数量取决于扩展坞选型与现场组网条件，需按底层设备类型与数量选配合适的 Hub 型号。具体规模由项目方案确定。

支持。提供 2 路干接点输出（12/24 Vdc±20%，Io<100 mA），可用于本地声光报警或接入既有回路。

取决于 TF 卡容量（最大 512 GB）、接入传感器数量与采样频率。可按项目需求选配卡容量。

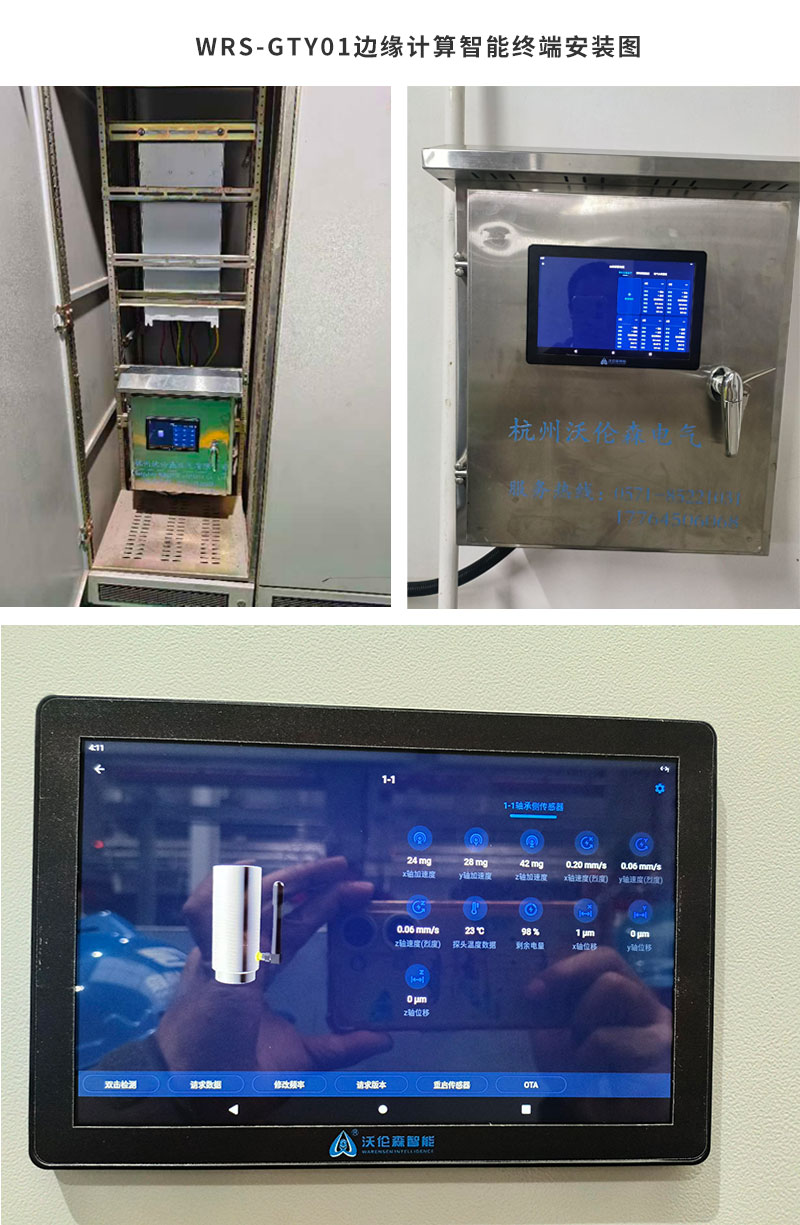

采用卡扣安装，产品尺寸 200×136×42 mm，重量 580 g，外壳材质 ABS+PC。通常安装在配电室或控制柜的操作面板位置，便于现场查看。

本设备前端需配备质量合格的 12 Vdc 电源进行供电，请勿使用不符合要求的电源进行供电。直流供电规格为 12 Vdc±20%／2 A Max，具备防反接保护、过欠压保护、输出短路保护、过温保护。

外置天线属特低压电路，布线时应使设备远离高压、大电流线缆或铜排等导体。

使用温度 -25℃ 至 50℃，使用湿度 ≤85%RH；存储温度 -5℃ 至 40℃，存储湿度 5% 至 85%RH；海拔高度 ≤2000 m。防护等级 IP40、IK05，请勿超过该指标使用。

确保外观无损伤、接线正确后方可通电。确认电源符合要求，扩展坞与传感器连接正确。

直流供电 12 Vdc±20%／2 A Max；供电保护含防反接保护、过欠压保护、输出短路保护、过温保护。

触摸外屏 8 寸电容屏，多点触控；液晶内屏 8 寸，分辨率 1280×800，亮度 300 nit。

产品尺寸 200×136×42 mm，重量 580 g，外壳材质 ABS+PC，卡扣安装。

防护等级 IP40、IK05，阻燃等级 V-0；使用温度 -25℃ 至 50℃，使用湿度 ≤85%RH；存储温度 -5℃ 至 40℃，存储湿度 5% 至 85%RH；海拔 ≤2000 m。

防爆认证 Ex ia IIC T4 Ga；产品报告覆盖型式实验、EMC、安规、可靠性、防爆、防腐蚀；另具第三方计量机构测试报告。

产品标准 GB/T 13729-2019《远动终端设备》；安规 GB 4943.1-2011、GB/T 16935.1-2008；EMC GB/T 17626、GB/T 17799 等系列。

建议四项：一是南向接入验证，确认各传感器数据都能被终端正确采集；二是本地显示验证，确认屏幕显示与操作正常；三是北向转发验证，确认数据正常上传至平台或 DCS；四是断网续传验证，人为断开网络一段时间后恢复，确认数据自动补传且完整。

断开终端上行网络，持续一段时间（建议覆盖多个上传周期）后恢复，比对平台侧数据是否补齐、有无缺失或重复。

通过配置触发条件，用万用表确认 2 路干接点动作状态与接入回路一致。干接点规格 12/24 Vdc±20%、Io<100 mA。

确认 TF 卡正确识别（最大支持 512 GB）、数据正常写入、卡满或更换时系统处理正常。

先检查扩展坞（Smart Link Hub）型号是否与底层设备匹配、连接是否正常；再检查传感器本身供电与通信；最后检查终端侧配置。扩展坞选型错误是常见原因。

先检查 12 Vdc 供电是否正常（是否触发过欠压保护）；再检查是否处于开机状态（长按开关机）；若仍异常则联系售后。

检查 RJ45 网线与交换机，或检查 Nano SIM 卡状态与运营商信号；确认设备未触发过温保护（使用温度上限 50℃）。

检查 TF 卡是否插好、容量是否超过 512 GB 上限、是否为合格介质。必要时更换卡片。

确认使用温度在 -25℃ 至 50℃ 范围内、通风良好、未超出 IP40 防护条件使用。设备具备过温保护，异常时应停机检查。

建议提供：需接入的传感器类型与数量、现场组网条件（距离、遮挡）、上行方式（以太网还是 4G）、是否需要干接点报警、安装位置与环境条件、是否需要本地显示操作。

Smart Link Hub 扩展坞型号众多，需根据底层设备的类型做合适选型，具体查阅产品手册选型表。选型错误会导致传感器无法接入。

现场有稳定局域网的优先用以太网（RJ45）；现场无网络覆盖或布线困难的场合用 4G（Nano SIM，支持三大运营商）。两种方式可并存。

按传感器分布与无线覆盖距离确定：空旷环境不超过 500 m、工厂环境不超过 300 m（传感器侧指标），超出范围需分区增加终端或调整位置。具体由现场勘查确定。

质保期自产品发货之日起一年。电话 0571-85221031　0571-85221032；网址 www.warensen.com。

供货周期按项目规模与配置差异较大，需商务部门按订单确认。

建议定期检查供电与接线、屏幕与操作是否正常、TF 卡存储空间、上行链路状态。

有。WRS-GTY01 边缘计算智能终端已取得检测报告，存于公司资质文件库。（据《沃伦森-WRS-GTY01-边缘计算智能终端-检测报告》

报告编号请查阅报告原件封面。库内该文件为扫描版，编号需在原件上核对后引用。

防爆认证 Ex ia IIC T4 Ga；产品报告覆盖型式实验、EMC、安规、可靠性、防爆、防腐蚀；另具第三方计量机构测试报告。

GB/T 13729-2019《远动终端设备》。
