电机匝间短路，为什么振动和温度都测不到

一台关键机泵的电机，绕组匝间短路从几匝绝缘劣化到烧毁，往往就藏在几次启停之间。等振动、温度报警响起来，绕组已经烧了——抢修、停产、赶交付，损失以十万计。

振动和温度测不到它，不是因为传感器装得不够多，而是这两条路线测的都是「果」。本文拆解 ESA（电气特征分析）怎么从电流里提前读到故障征兆，读完你能带走一个判断标准：什么样的故障，该用哪条技术路线去看。

一、电流会替机械「汇报」

电机拖动系统是一条能量链：三相电源产生旋转磁场，磁场带动转子，转子拖动机械负载做功。这条链上任何一环出了问题，痕迹都会逆着能量流「汇报」回电源侧。

打个比方：你拉一辆板车，轮子卡了一下，你的脚步会乱，手上的力道也会变。电机就是这个「拉车人」——负载不对中，转子每一次「别劲」都会改变磁场，磁场的每一次变化，都会写进动力电缆的电流里。

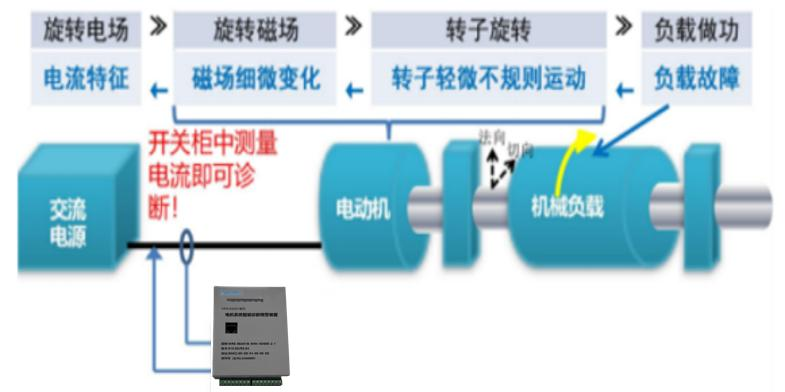

▲ 电机拖动能量链：负载故障的特征逆着能量流写回电流，在开关柜中测量电流即可诊断

ESA（Electrical Signature Analysis，电气特征分析）做的事，就是采集电源和电机之间动力电缆上的电流、电压信号，做频谱、谐波分析，把「手上的力道变化」读出来，定位到具体环节。人不用靠近设备，故障特征自己顺着电缆送过来。这是 ESA 和振动、温度两条路线的根本差别：一个测果，一个测因。

二、为什么振动和温度总有测不到的

传统巡检有一个隐含假设：设备会慢慢老化，劣化是渐进的，所以定期测一测，趋势变了就检修。但行业统计给出另一个事实：平均只有 18% 的故障符合「浴盆曲线」，随时间逐渐老化，靠预防性维护能拦住；其余 82% 的故障不随时间线性劣化，是随机发生的。

对这 82%，定期巡检天然有盲区——两次巡检之间设备劣化，巡检周期内没人知道。匝间短路就是典型：早期只是几匝绕组绝缘变差，电流特征里已经有痕迹，但机体不发热、不振动、外表毫无异常。等振动和温度起来，故障已经成型。

要拦住这类故障，只有一条路：在线实时监测，随时捕捉征兆（潜在问题点），跟踪它的趋势，在它发展成功能失效之前干预。

三、ESA 是怎么做的

以沃伦森（WARENSEN）的电机系统智能诊断预警装置WRS-ESA01为例，它以故障机理模型为核心，融合机器学习，对频谱、谐波、功率、扭矩做多维特征分析，实时诊断并给出分级告警。几个关键设计：

1. 非侵入式测量：通过电流互感器采集三相电流，电压直接采集或经互感器接入，不破坏电机和负载结构；

2. 高精度采集：16kS/s 采样、24bit 的 A/D 分辨率，基础测量精度 0.2%，早期捕捉微弱故障特征；

3. 工况识别：自动跟踪负荷和工况的实时变化，变频调速、负荷波动大的工况同样适用；

4. 接入上位系统：可接入 DAS/DCS/SCADA，也可接入电机智能安康系统管理软件（WRS-PHM）做全生命周期健康管理。

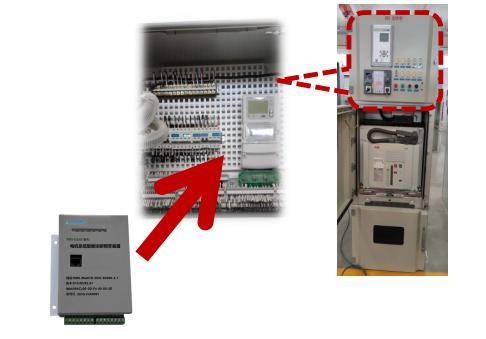

▲ WRS-ESA01 集中安装在开关柜内，非侵入式采集，不改动电机与负载本体

四、它能看到哪些故障

下面这张表建议保存，排查时对着查：

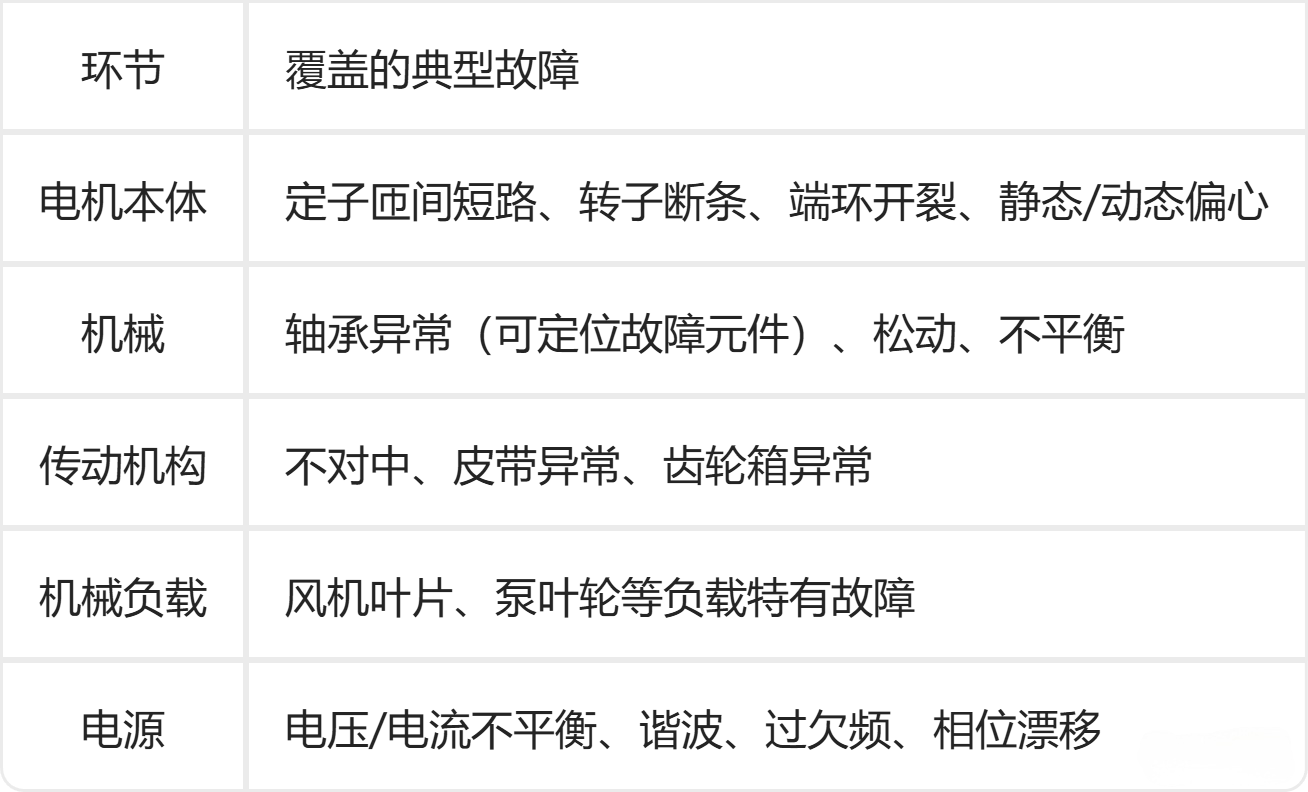

▲ ESA 故障覆盖表：从电机本体、机械、传动机构到机械负载与电源侧

这张表说明一件事：ESA 的诊断对象是整个拖动系统，而不是某个测点。传统振动、温度手段针对测点位置的局部故障，测点没装到的地方就是盲区；ESA 从电源侧一个断面看整条链。

五、适用与不适用

把适用边界说在前面：

1. 价值最明显的工况：连续运行、停机代价高、没有改造窗口的关键机组——高压电机、关键泵、风机、压缩机；

2. 需要说清的边界：它替代不了定期检修和绝缘试验，做的是把检修从「按时」变成「按需」；

3. 坦率建议：季节性运行的小容量辅机，先做常规检测更划算，不必都上在线监测。

总结

电机匝间短路测不到，不是传感器的问题，是技术路线的问题：振动和温度测的是故障的「果」，ESA 从电流里读的是故障的「因」。82% 随机发生的故障，只有在线监测能随时捕捉。如果你的机组停机代价高、巡检又顾不过来，这条路线值得认真评估。

常见问题（FAQ）

Q：变频器供电的电机能用 ESA 吗？

A：可以。功率分析覆盖 5–120Hz 频率范围，工况识别技术会自动跟踪变频工况的变化，这正是 ESA 路线相对单点监测手段的一个优势。

Q：加装 ESA 装置需要停机改造吗？

A：不需要动设备本体。装置非侵入式安装，集中装在开关柜内，检维修时不涉及传感器拆装，也就不会因拆装引入二次故障。

Q：ESA 能报出多细的故障？

A：以轴承为例，滚动轴承可进一步定位到故障元件——滚动体、内圈、外圈还是保持架。传动链上的不对中、皮带异常、齿轮箱异常，也能分别给出诊断。

Q：ESA 能替代振动和温度监测吗？

A：不能简单替代，三者是互补关系。振动、温度擅长捕捉测点位置的机械与热学异常，ESA 从电源侧一个断面看整条拖动系统。关键机组建议多参数融合管理，例如接入 WRS-PHM 电机智能安康系统做全生命周期健康管理。

Q：哪些机组最适合上 ESA 在线监测？

A：价值最明显的是连续运行、停机代价高、没有改造窗口的关键机组——高压电机、关键泵、风机、压缩机。ESA 不替代定期检修和绝缘试验，它把检修从「按时」变成「按需」；季节性运行的小容量辅机可先做常规检测。
