电机绝缘在线监测装置怎么选？采购必看5大核心指标

在化工、电厂、矿山、冶金等行业，高压电机是产线的核心动力设备。据统计，定子绕组绝缘损坏占高压电机故障总量的40%以上。传统依靠兆欧表定期停电检测，不仅需要停机、审批流程繁琐，两次检测间隔内的绝缘突发隐患也无法及时捕捉；一旦绝缘击穿，将造成电机烧毁、整条产线非计划停机，带来巨大经济损失。

电机绝缘在线监测装置，能够实现电机运行、停机双工况下绝缘状态不间断感知，提前捕捉绝缘劣化趋势，是工业高压电机预防性维护的关键设备。但市面上产品参差不齐，采购选型不能只看价格。下面梳理采购必须重点把关的 5 大核心指标，帮企业避开选型陷阱。

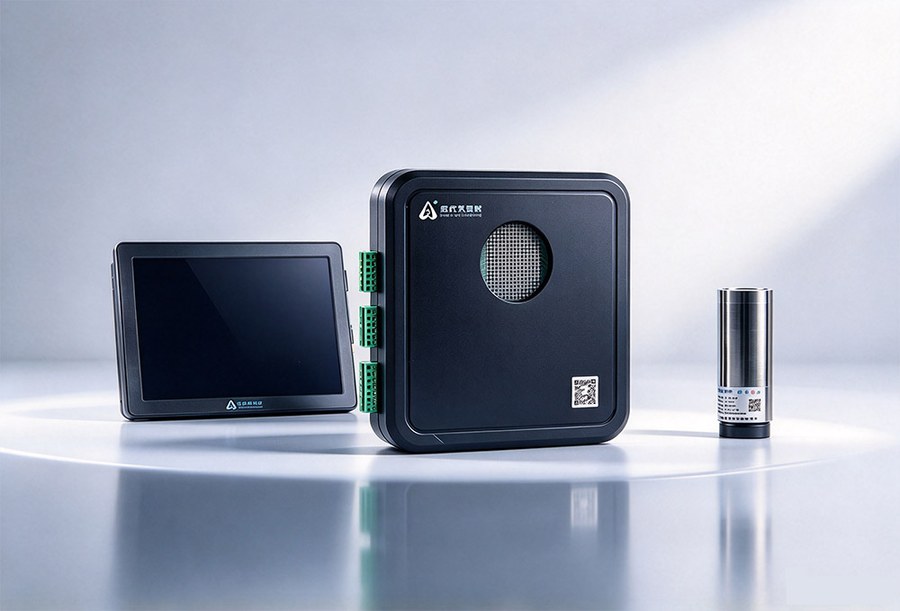

电机绝缘在线监测装置

指标一：测量原理、量程与精度，保障数据真实可信

测量性能是绝缘监测装置的根本，直接决定能不能识别绝缘受潮、老化、脏污等隐性缺陷。

1. 优先选择直流注入法技术路线：该方式是高压电机绝缘监测的成熟方案。电机停机状态输出标准直流测试电压，模拟兆欧表测量逻辑；电机运行时切换为泄漏电流监测模式，区分正常泄漏与绝缘异常漏电。代表产品如 WRS-MTS31 高压电机在线绝缘监测装置，搭配专用高压耦合器实现高低压物理隔离，保障设备与人身安全。

2. 量程与精度要匹配电机电压等级：3-10kV 中压电机，绝缘电阻测量范围建议覆盖 1MΩ-10000MΩ；在 1-2000MΩ 常用区间，测量精度最好控制在 5% 以内，高阻区间精度不大于 5%；同时应自动计算极化指数、吸收比，而不只是单纯输出绝缘电阻数值——这两项参数是判断电机绝缘受潮、老化的关键依据。

3. 剩余电流监测能力不可忽视：在线运行模式依靠泄漏电流捕捉早期绝缘缺陷，支持阈值自定义整定，适配不同功率电机工况。

选型避坑：部分低价产品只做简单漏电流采集，无法计算极化指数，只能发现严重短路故障，识别不了缓慢绝缘老化，起不到早期预警的作用。

指标二：工况适配与安全联锁机制，适配电机启停全场景

高压电机存在运行、停机两种状态，装置必须具备完善的模式切换与安全保护，这是现场稳定运行的基础。

1. 双模式自动切换：电机停机，自动启动直流绝缘电阻检测；电机带电运行，自动退出高压注入，转为泄漏电流在线监测，不能带电施加直流测试电压，规避安全风险。

2. 电气联锁闭锁功能：装置应支持和电机断路器、接触器辅助触点做联锁，通过开关状态自动切换工作模式；高级版本支持远程检修模式，运维人员在平台或 APP 一键切换，无需到控制柜现场手动操作，大幅简化检修流程。

3. 硬件防护能力：工业现场电磁干扰强，装置要有浪涌、过压、短路、过温多重保护；高压耦合部件需要实现高低压完全隔离，避免高压窜入二次回路损坏后台设备。供电要适配工业现场电压波动，支持 AC220V 常规工业供电，具备欠压、短路保护能力，适应现场复杂用电环境。

指标三：报警输出、预警逻辑，杜绝漏报与频繁误报

监测的价值在于及时告警。报警体系设计不合理，要么隐患发现不了，要么频繁误报导致运维人员麻木，忽视真实风险。

1. 分级告警设计：区分预警、报警两级输出。绝缘缓慢劣化先触发预警，给到运维检修窗口期；绝缘恶化到危险阈值触发紧急报警，同时具备独立继电器干接点输出，可对接现场声光报警器、继电联锁回路。干接点容量需满足现场控制回路要求（常见 250Vac/5A）。

2. 阈值灵活可配置：绝缘电阻、剩余电流的预警、报警阈值，可根据电机型号、现场环境自定义设置，不能固定死参数。

3. 趋势分析辅助判断：优秀装置不单看瞬时数值，还应结合历史数据做绝缘变化趋势分析，区分短时环境湿度波动和不可逆绝缘老化，减少环境因素带来的误报警。

指标四：通讯与系统兼容能力，打通现有运维平台

装置采集的数据如果无法接入企业现有系统，只能本地查看，会造成运维效率低下，这是很多项目踩过的坑。

1. 标准工业协议是标配：必须支持 Modbus-RTU 标准协议，具备 RS485 接口；进阶选型可选择同时支持 4G、LORA 无线传输的型号，有线无线兼顾，适配改造项目布线困难的现场。

2. 多终端访问与第三方对接能力：优先选择可对接边缘计算终端、云平台的产品，支持本地触摸屏、手机 APP、电脑客户端多端查看；可无缝接入 DCS、SCADA、PLC 等现有第三方系统，实现电机绝缘数据纳入全厂设备运维平台，支持私有云本地化部署，满足工厂数据安全管控要求。如沃伦森 WRS-PHM 电机智能安康系统，即可实现多设备统一管理。

3. 数据存储与溯源：装置或配套平台需要保存历史绝缘数据、告警记录，支持趋势曲线回看，方便做电机绝缘全生命周期分析，替代传统纸质绝缘测试台账。

指标五：产品资质、场景适配与厂家工程服务

硬件参数达标只是基础。电机绝缘监测属于工业特种监测设备，厂家的技术、实施服务直接决定项目落地效果。

1. 核查产品资质与行业案例：优先选择拥有完整专利、检测报告的正规厂家，重点确认厂商在电厂、化工、矿山等同工况的落地案例。电机绝缘监测属于工程属性较强的产品，不是简单买回来通电即可使用，有大量现场调试工作。

2. 匹配特殊工况需求：矿山、化工防爆区域，需确认设备防爆防护等级；高湿、多粉尘环境，评估传感器、主机外壳防护等级。区分普通低压电机、3-12kV 中高压电机专用设备，不能把低压装置直接套用在高压电机场景。

3. 评估实施与售后能力：确认厂家是否提供现场勘测、方案定制、安装调试、培训全流程服务，以及后期固件升级、故障响应周期。部分厂家只卖硬件、不提供现场调试，很容易出现装完之后数据不准、频繁误报警、后期无人解决的情况。

写在最后：选型总结

采购电机绝缘在线监测装置，不要单纯比拼硬件价格，要围绕测量性能、安全联锁、告警逻辑、系统集成、厂商服务五个维度综合评估。理想的产品，既能替代传统停电兆欧表检测，又能实现电机全周期在线感知，把绝缘故障从事后抢修转变为预测性维护。

以 WRS-MTS31 高压电机在线绝缘监测装置为例：针对 3-12kV 中压电机，采用直流注入法，搭配高压耦合器，具备运行/停机双模式，支持 RS485、无线多通讯方式，可接入 WRS-PHM 电机智能安康系统，实现绝缘电阻、极化指数、剩余电流实时监测与分级预警，手机、本地终端、后台系统多端运维，是高压电机绝缘防护的典型方案。

电机绝缘隐患看不见摸不着，一套合格的在线监测装置，投入的成本远低于一次电机烧毁、产线停机带来的直接和间接损失。企业采购时应当立足自身电机电压等级、现场工况，把五大指标落到技术协议当中，保障项目真正发挥预警价值。杭州沃伦森（WARENSEN）专注工业电气在线监测，聚焦高压电机绝缘监测、电缆故障预警与定位、温振与温度监测、配电室极早期火灾预警，以自研硬件加自研算法，帮助流程工业企业把非计划停机挡在发生之前。
