石化、电厂、冶金工况下电机绝缘在线监测方案对比分析

在石化、电厂、冶金流程工业中，电机作为生产核心动力装备，其绝缘状态直接决定整套装置的安全稳定运行。行业经验表明，多数电机突发故障与绝缘老化、受潮、腐蚀损伤相关。石化厂区高温腐蚀气体弥漫，电厂机组长期满负荷连续运转，冶金车间强振动、粉尘环境恶劣，传统兆欧表停机摇测模式越来越难以适配高连续性生产要求。本文对比传统离线检测、普通在线绝缘监测、WRS-MTS 系列智能在线监测三类方案，结合三大行业工况差异，探讨绝缘监测选型路径。

传统兆欧表离线摇测：只能拿到「快照式数据」

传统兆欧表离线摇测，是国内工矿企业沿用多年的基础检测手段。该方案设备成本低，仅需要手持式兆欧表，在电机断电停机状态下完成绝缘电阻、吸收比测试。但面对石化、电厂、冶金连续生产场景，其短板被无限放大。石化装置机泵电机不允许随意停机，电厂重要辅机、冶金主传动电机停机窗口期极短，每次测试需要办理工作票、断电隔离、现场接线，整套流程耗时久，直接挤压有效生产时间。更为关键的是，摇表只能获取检测瞬间的「快照式数据」，两次检测间隔周期内，电机受凝露、化学腐蚀、热冲击造成的绝缘骤降难以捕捉，很多绝缘击穿事故恰恰发生在两次定期试验之间。同时，现场高压柜内人工接线存在电弧灼伤安全风险，人工记录台账，数据容易丢失，难以构建绝缘劣化趋势曲线，只能做到故障后复盘，无法实现预测性维护。该方式仅适合大修期间的验证性试验，不适合作为日常风险预警手段。

普通在线绝缘监测：不停机了，但工况适配仍不足

市面上部分通用型绝缘在线监测装置，解决了「必须停机才能测绝缘」的痛点，能够实现电机运行状态下绝缘参数采集，数据上传中控系统，替代部分人工巡检工作。但是在石化、电厂、冶金严苛工况下，依然暴露出诸多短板。多数低压方案依赖外置互感器，在冶金强振动、石化腐蚀性气体环境中，互感器容易老化漂移，带来较大测量误差，同时增加设备采购与安装成本；部分产品只能够监测运行工况，电机停机备用状态难以完成极化指数、吸收比等国标要求的静态绝缘指标计算。电厂备用电机长期静置受潮，石化间歇停机机泵，在备用阶段绝缘缓慢劣化，普通在线设备难以感知，电机启动瞬间发生击穿损坏的风险依然存在。此外，很多通用产品只采集绝缘电阻单一参数，不能融合振动、温度、泄漏电流多维数据，当绝缘报警触发时，难以区分故障诱因是绕组受潮、机械振动磨损绝缘，还是电网电能质量扰动，容易产生大量误报，运维人员难以定位真实隐患。

WRS-MTS 系列：运行监测 + 停机诊断双模式

以沃伦森 WRS-MTS 系列为代表的新一代电机绝缘在线监测方案，针对石化、电厂、冶金差异化工况做针对性设计，覆盖 380V-1140V 低压电机绝缘传感器（WRS-MTS21/MTS22）至 3-12kV 高压电机绝缘在线监测（WRS-MTS31），采用运行监测 + 停机诊断双模式技术路线，实现 7×24 小时不间断监护，完成从「定期体检」向「实时监护」的转变。

高压电机绝缘在线监测

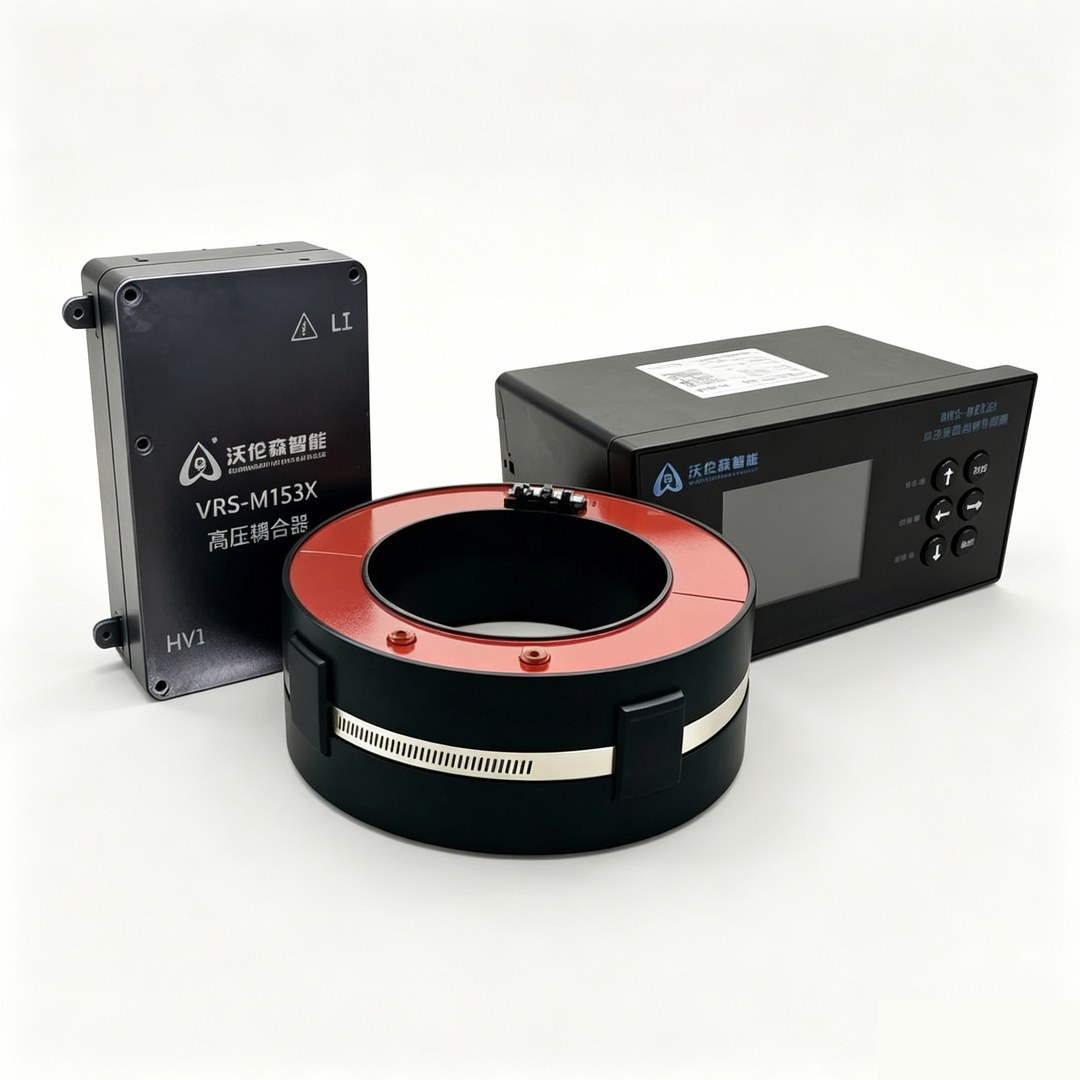

▲ WRS-MTS31 高压电机绝缘在线监测装置：监测主机 + 高压隔离耦合器

石化行业：防爆防腐 + 备用机泵受潮监护

针对石化行业，低压电机绝缘传感器MTS21具备本安“Ex ia IIC T4 Ga”防爆等级和C4级防腐能力，减少现场安装节点与故障点，抗化学腐蚀与电磁干扰能力强。运行过程持续采集绝缘电阻、泄漏电流，捕捉潮湿凝露、腐蚀性气体侵蚀带来的绝缘缓慢劣化；当电机停机检修或者备用静置时，自动切换直流测试模式，输出吸收比、极化指数，对标预防性试验相关国标要求，解决石化大量备用机泵「看不见的受潮隐患」，助力企业减少非计划停机。

电厂行业：数据合规可追溯 + 备用电机全天候跟踪

面向电厂场景，电厂大量高压辅机电机、循环水泵电机对数据合规性、可追溯性要求高。WRS-MTS31 高压绝缘监测装置，运行阶段持续跟踪绝缘变化趋势，停机自动完成标准绝缘试验，全部数据自动存储归档，替代传统停机摇表纸质记录，满足电力预试台账管理要求。针对备用电机长期静置受潮问题，全天候跟踪备用状态绝缘变化，避免紧急启机时绝缘失效烧毁电机，降低运维人员高压柜内操作频次，保障人身安全。

冶金行业：抗强振动 + 多参量融合诊断

对于冶金行业，现场冲击振动大、粉尘浓度高，频繁启停传动电机绝缘极易被机械应力损伤。WRS-MTS 系列可搭配 WRS-MTS01 温振传感器，实现绝缘、温度、振动多源数据融合分析。当绝缘参数告警，系统可以结合振动数据辅助判断故障根源：区分故障来自绝缘材料本身老化，还是轴承、传动机构剧烈振动造成绕组绝缘磨损，给冶金运维提供明确检修指引，减少无效排查时间，保障轧钢、冶炼产线连续运行。

三类方案核心维度对比

三类方案核心维度对比可见：传统摇表成本低，但需要停机、数据不连续，只适合大修试验；普通在线监测可以不停机采集数据，但工况适配能力不足，缺少停机诊断能力，参数维度单一；WRS-MTS 系列双模式在线监测，兼顾运行实时预警、停机标准试验，多参量 AI 诊断，适配防爆、强振动、高腐蚀复杂工况，综合改造成本高于前两种，但可以有效规避电机突发击穿带来数十万乃至上百万产线停机损失。

选型建议：以停机代价与故障风险分级

综合来看，石化、电厂、冶金企业电机绝缘监测选型不能简单以设备采购价格作为判断依据。对于不影响主线生产的普通电机，可以保留传统兆欧表作为定期检修手段；对于直接关系生产连续性的关键高压电机、石化防爆机泵、冶金主传动电机，应当优先选择具备「运行 + 停机双模监测、多参量融合诊断」能力的在线绝缘监测方案，把绝缘故障处置由事后抢修转变为事前预警，构建电机全生命周期健康管理体系，真正发挥状态检修的价值。
