车间里的电容柜用了三五年开始鼓包，检修停电越来越勤，月底电费单上还挂着力调电费——补偿装置没帮上忙，有些场合还帮了倒忙。变频设备多、谐波重的厂子里，这类事不算少。
不少单位换新柜的时候，注意力都在价格和柜体外观上。但这一行的差别在柜子里头：电容器是谁产的、电抗器配没配对、投切方式跟不跟得上负荷，这些都不写在报价单的第一页。
这篇讲怎么挑做电容器柜和无功补偿的电能质量成套装置厂家：从产品链、方案做法、效果验证三个地方下手，每条给判断标准和能当场问出口的问题，末尾合成一张清单。
先给结论：挑做电容器柜和无功补偿的成套厂家，抓三件事就够了。一看产品链——电容器、电抗器、投切开关、控制器这四样，厂家自己能产几样、报不报得出参数；二看方案——报容量之前有没有先测谐波、看负荷曲线，电抗率是按谐波背景定的还是一律 7%；三看效果——装完拿不拿得出治理前后的功率因数与谐波畸变率对比。三样都过硬的厂家不多，但每一样都能当场问出来。
挑厂家之前，先知道柜子是怎么坏的。

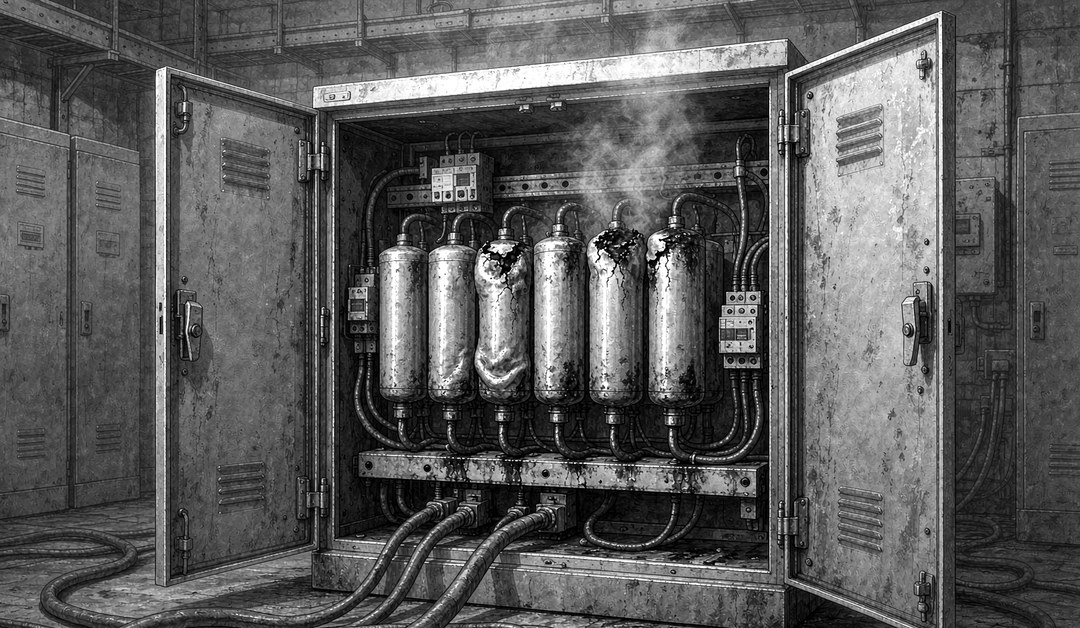

第一种，谐波烧的。电容器对高次谐波呈低阻抗，系统里的谐波电流会先灌进电容，轻则鼓包，重则爆壳。所以谐波明显的场合，电容器必须串电抗器，电抗率按谐波背景定：3 次谐波显著要配到 12%–14%，5 次为主的配 4.5%–7% 一档，没有谐波的场合配高电抗率纯属浪费容量、白添发热。方案里省掉这一步的，不是便宜，是没做。
第二种，涌流烧的。电容器合闸瞬间，涌流可以达到额定电流的几十到三百倍。用普通接触器直接投切，负荷又频繁波动，电容寿命成倍缩短。波动大的回路要用晶闸管开关或复合开关做过零投切，让电容在电压过零点合上，涌流小得多。
第三种，没人看。柜子装完就忘了，功率因数什么时候掉到罚款线、谐波什么时候超标，没人知道。补偿是跟着负荷走的动态的事，负荷一变，去年的配置今年就可能过时。
三种烧法，指向厂家三种能力：元器件、方案、运维。下面一面一面看。
柜体哪家做都长一个样，真正的差别在四样东西：电容器、电抗器、投切开关、控制器。市面上相当一部分成套厂是“攒机”——四样全外购，贴上自己的牌子。出了问题，电容厂怪柜厂装得挤，柜厂怪电容厂质量差，用户夹在中间。
所以第一个问题就问：这四样，哪几样是你们自己产的？
让对方逐样报参数，拿行业里常见的几条合格门槛做参照：自愈式低压并联电容器，损耗角正切在工频额定电压下不大于 0.2%，平均寿命十万小时，长期允许过电流 1.3 倍、谐波环境下按 1.43 倍校核；干式铁芯串联电抗器，要做到 1.8 倍额定电流下铁芯不饱和、电感值偏差不超过 ±3%、1.5 倍额定电流下连续运行。这些数字张口就来的，是真做过的；支支吾吾翻样册的，元器件多半也只是他买来的。
元器件出自一家还有一层意思：电容、电抗器、开关、控制器按同一套设计做匹配和保护，参数之间不打架；坏了也是一家修，不用打排球。
厂家分两类。一类上来就问“要补多少 kvar、几面柜”；另一类先问负荷里有什么——变频器多少台、整流设备多不多、变压器多大，然后约时间来测谐波、看负荷曲线。分水岭就在这一步。
电抗器不是配得越高越保险。电抗率配重了，轻则浪费补偿容量，重则跟系统里的电感凑出谐振点，把某次谐波放大——柜子烧得更快。方案说明书里应该能找到这样一句话：配电抗器，一是抑制特征谐波，二是防止低次谐波被严重放大。讲不出这句话的，电抗器多半是按库存配的。
投切方式跟着负荷走：负荷平稳的回路，接触器投切成本最低，够用；负荷波动大的，用晶闸管或复合开关过零投切。问清“为什么给我配这种开关”，答不出理由、只会报型号的，方案是抄来的。
高压侧的集中补偿（110kV 及以下母线）另看两样：一是保护配置全不全——零序电压、桥差电流、中性点不平衡这些保护有没有；二是电容组、电抗器、放电线圈有没有纳入在线监测，故障是提前看出来的还是烧了才知道的。
方案能力的判断办法就一条：让对方把“为什么这么配”讲成话。讲得出工况和理由的，是做过项目的；讲不出的，是背目录的。
顺带交代一下沃伦森（WARENSEN）自己的产品线，方便你拿去对照着问别家。
高压侧动态补偿——高压动态无功补偿装置 WRS-SVG 系列，10kV 级 6.0～21.0Mvar、35kV 级 8.0～100Mvar，链式 H 桥结构。
集中投切场合——高压并联电容器装置 WRS-MSC 系列，110kV 及以下，户内分体柜、户外围栏、户外箱体三种结构。
保护与监测——微机保护 WRS-HB 系列管零序电压、桥差电流、中性点不平衡；电容器、电抗器、放电线圈由支路阻抗监控系统 WRS-CIS 系列收进在线监测。
低压侧——SVG 静止无功发生器 WRS-SVG 系列，0.4kV，35～800kvar 模块化成套，可与电容器组并机补偿。
前面说的保护全不全、有没有人看，在我们自己的柜子上出厂就已配齐。
验收不是“柜子通电、指示灯亮”就算完，看三笔账。

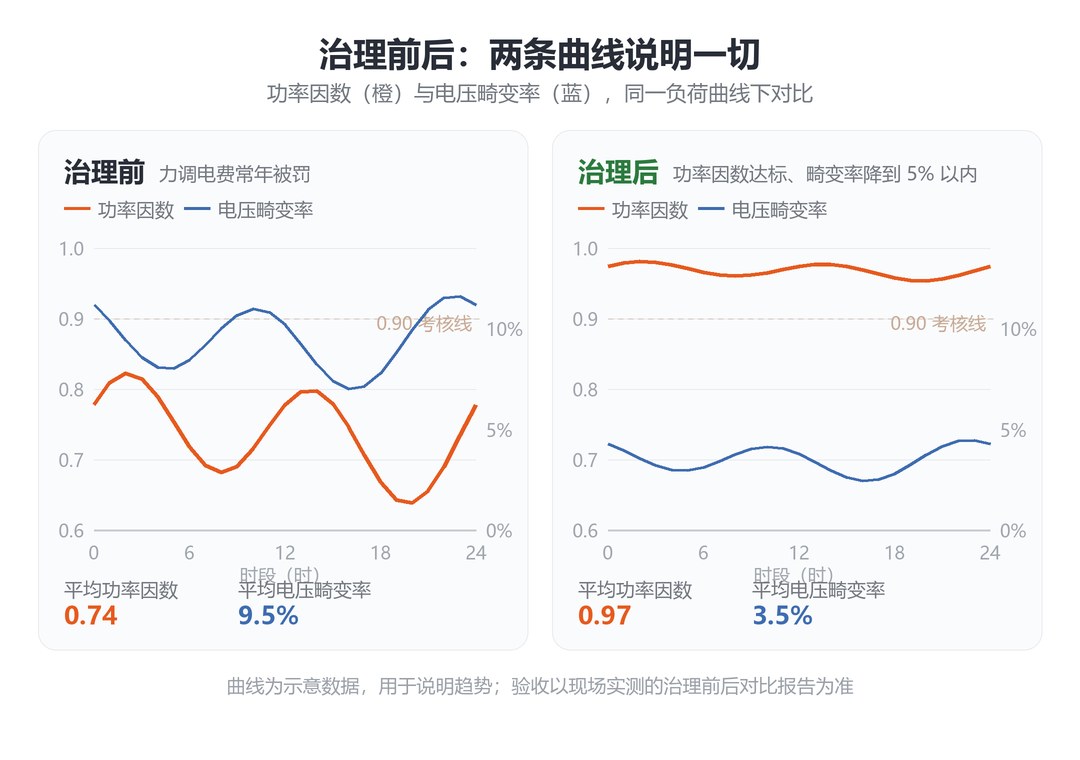

第一笔，功率因数。月中翻电费单，力调电费一项由罚转奖、或罚款归零，这是最硬的验收。第二笔，谐波畸变率。治理前后各测一次，畸变率降了多少要有数，只有“装了肯定有效果”没有数据的，当没说。第三笔，投切动作。负荷波动时段看投切次数和响应速度，频繁振荡说明控制器参数没整定好。
再看数据出不出得来。补偿柜的运行数据要能走 485 或以太网上后台，功率因数、谐波、三相不平衡在值班室看得见。成套的在线管理系统一般四块活：电压无功综合控制、谐波在线分析、三相不平衡抑制、实时通讯管理——四块缺了哪块，问清是没配还是做不到。
给不出治理前后数据的厂家，等于没做过这套东西。
下面这张清单建议打印出来，见厂家的时候对着问。
| 核对项 | 过关的样子 | 危险信号 |
|---|---|---|
| 元器件自产 | 电容、电抗器、开关、控制器，说得出哪几样自产并报参数 | 四样全外购，还标自家牌 |
| 电容器门槛 | 报得出损耗角正切（≤0.2%）与寿命（十万小时） | 只说“自愈式、大品牌” |
| 电抗率 | 按谐波背景定：3 次显著 12%–14%，5 次为主 4.5%–7% | 不配电抗器，或一律 7% |
| 投切方式 | 按负荷波动选晶闸管、复合开关或接触器，给得出理由 | 只有一种，且不解释 |
| 先测后配 | 先测谐波、看负荷曲线，再报补偿容量 | 不测，直接报 kvar 报价 |
| 保护配置 | 零序电压、桥差、不平衡保护齐全（高压侧） | 只有熔断器 |
| 数据出口 | 485 或以太网上后台，功率因数、谐波可远程查看 | 柜子是个信息孤岛 |
| 验收数据 | 给出治理前后功率因数与畸变率对比 | 只有“装了肯定有效果” |
负荷平稳、没有变频和整流设备、电费单上从不有力调罚款的老厂，柜子还能用就接着用，不必赶这波更换。反过来，变频负载多、谐波明显、正在扩建的，把上面三面过一遍再定：产品链硬不硬，方案测不测谐波，效果给不给数据。三面都过硬的厂家不多，但每一面都能当场验。
问：电容柜里的电容器为什么老是鼓包？
多数是谐波过热。电容器对高次谐波呈低阻抗，谐波电流优先灌进电容，介质长期过热就会鼓包、爆壳。其次是合闸涌流和散热：普通接触器直接投切、柜内通风又差，寿命会成倍缩短。先测一次谐波，再决定要不要串电抗器，比直接换更贵的电容管用。
问：串联电抗器的电抗率该怎么定？

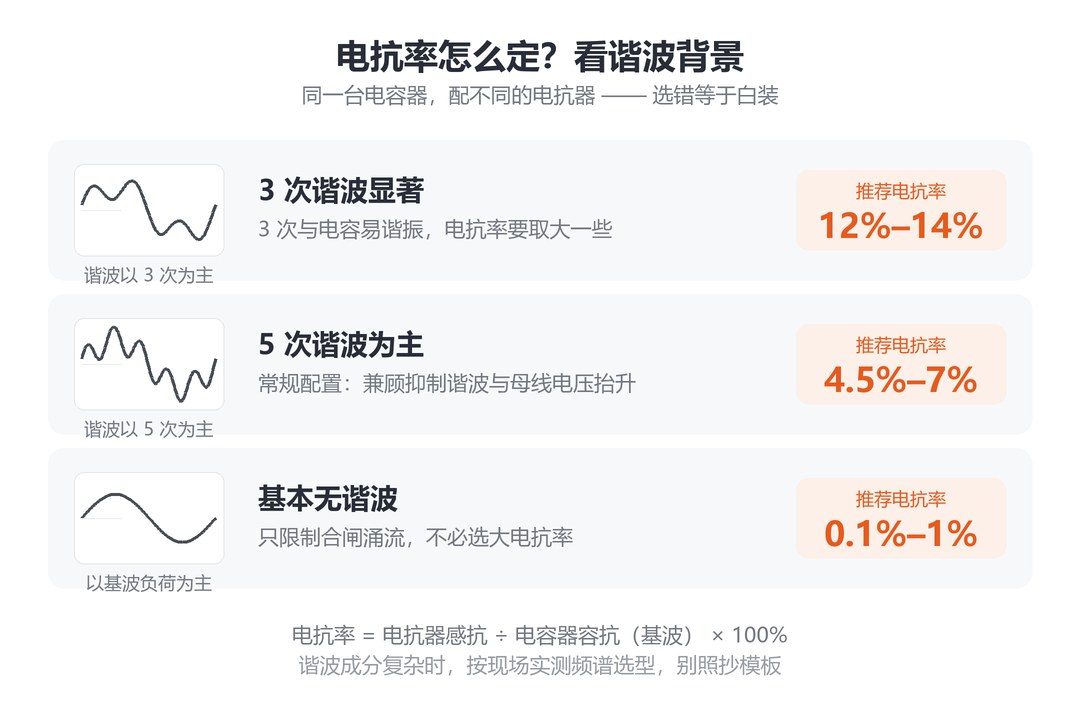

看谐波背景。3 次谐波显著的系统配 12%–14%，5 次为主的配 4.5%–7%，基本没有谐波、只限制合闸涌流的场合配 0.1%–1%。谐波成分复杂的按现场实测频谱选型，别照抄模板，也别一律配 7%。
问：电抗率配得越高是不是越保险？
不是。电抗率配重了，一是白占补偿容量、增加自身损耗，二是可能和系统电感凑出谐振点，把某次谐波放大，柜子烧得更快。电抗器的两个作用是抑制特征谐波、防止低次谐波被严重放大，方案里应该写清这两句。
问：投切开关选接触器还是晶闸管？
看负荷波动。负荷平稳的回路，接触器投切成本最低、够用；负荷波动大、投切频繁的回路，用晶闸管开关或复合开关做过零投切，让电容在电压过零点合上，涌流小得多，电容寿命也长。选型理由讲不出来的，多半是照库存配的。
问：成套厂“攒机”有什么风险？
电容器、电抗器、投切开关、控制器四样全外购、只贴自家牌，出了问题容易互相推：电容厂怪柜厂装得挤，柜厂怪电容厂质量差，用户夹在中间。元器件出自一家，参数才按同一套设计匹配，坏了也只找一家。
问：怎么判断厂家的方案是不是抄目录的？
让他把“为什么这么配”讲成话。问三句：我这套负荷里变频器多少台、整流设备多不多、为什么给我配这个电抗率和这种开关。讲得出工况和理由的是做过项目的，只会报型号、翻样册的是背目录的。
问：装完之后怎么验收才算数？
看三笔账。一是电费单上的力调电费由罚转奖或罚款归零；二是治理前后各测一次谐波畸变率，降了多少要有数；三是负荷波动时段的投切次数和响应速度，频繁振荡说明控制器参数没整定好。只给“装了肯定有效果”、拿不出前后对比的，等于没做过。
问：什么样的厂子暂时不用换电容柜？
负荷平稳、没有变频和整流设备、电费单上从来不出力调罚款的老厂，柜子还能用就接着用，不必赶这波更换。反过来，变频负载多、谐波明显、正在扩建的，把产品链、方案、效果三面过一遍再定。
