电机绝缘在线监测找哪家？浙江及华东地区厂家选型参考

380V 辅机摇表测出 50MΩ，没人说得清合不合格；三个月后绕组对地击穿，停机两天。绝缘劣化是渐变的，多数厂一年只测一次。

停机、拆线、摇表，测到的是停机那一刻，中间十一个月是空白。在线监测补的就是这段。

这篇给三样东西：按电压等级缩范围的方法、一张对照表、考察厂家的四个问题。

先给结论。220/380Vac、690/1140Vac 回路选低压电机绝缘传感器（WRS-MTS21、WRS-MTS22），DC500V 注入；3kV–12kV 中压电机选 WRS-MTS31 主机配 WRS-MTS3X 高压耦合器，2500VDC 注入、42kV/1min 隔离。找厂家时按四件事核：同电压等级的现场、故障到场时效、能否出上图资料、阈值怎么整定。

一、选错一次的代价，多半不在设备本身

先把概念对齐：电机绝缘在线监测测的是绕组对机壳之间的绝缘电阻，做法是在设备断电后向回路注入直流电压，测泄漏电流换算阻值——这套原理和 CT 采电流、PT 采电压不是一回事。按“多装一个传感器”的思路去买，买回来往往接不上。

第二种错，电压等级没对上。低压和中压是两类产品：380V、690V、1140V 的回路直接注入 DC500V；3kV–12kV 的电机不能这么干，必须经高压耦合器把 2500VDC 注入主回路，再用 42kV/1min 的隔离能力把测量回路和一次回路分开。等级买错，不是精度差一点，是装不上去。

第三种，没算改造窗口。中压柜里加耦合器，要在柜内固定本体、布高压线、从 L1 取信号、再拉一路控制线回主机，还要给主机在柜门上开 150mm×76mm 的孔。老柜体有没有这个空间、停电窗口给几个小时，往往比参数表更早决定方案能不能落地。

所以顺序应该是：先确认装得进去，再确认测得准，最后才比价格。反过来做，前面省下的钱最后都会花在返工上。

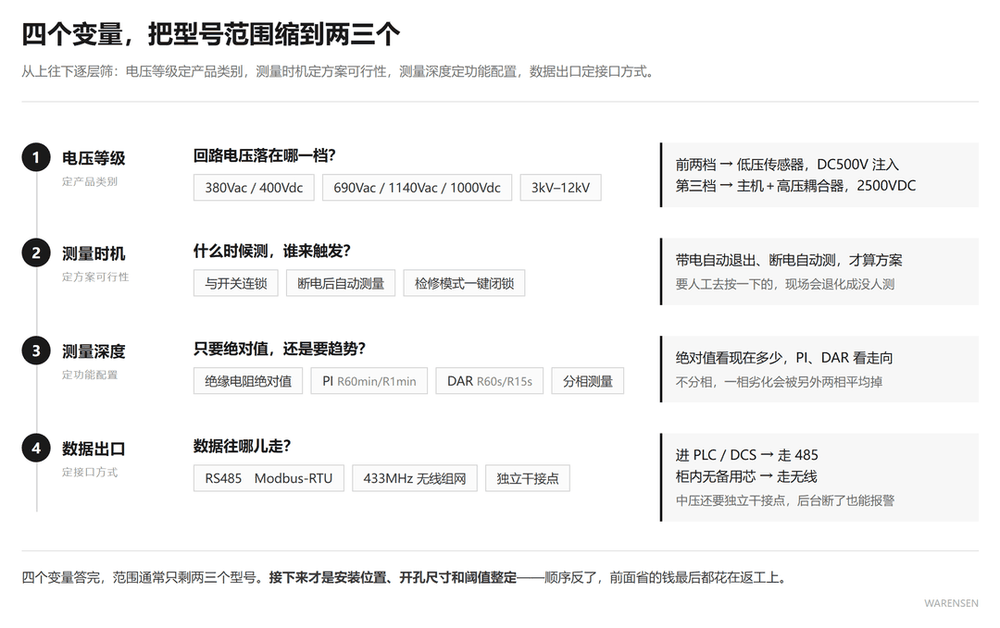

二、四个变量，把范围缩到两类

变量一，电压等级。这一条不问清楚，后面全白搭。380Vac、400Vdc 是一档，690Vac、1140Vac、1000Vdc 是一档，3kV–12kV 又是一档。前两档属低压传感器，第三档必须上带耦合器的主机。

变量二，什么时候测。可行的做法不是人工去按一下，而是跟电机控制开关连锁：回路带电时设备自动退出测量、与电网分离；断电后自动开始测。这样不需要额外操作，也不会在带电状态下往绕组里注直流。中压设备还要能在检修时一键进入检修模式，防止测量功能在人还在柜内时启动。

变量三，测到什么深度。只给绝缘电阻绝对值，和同时给极化指数 PI（R60min/R1min）、吸收比 DAR（R60s/R15s），是两件事。绝对值告诉你现在是多少，PI 和 DAR 告诉你受潮与劣化的走向——后者在判断还能不能继续运行的时候更有用。三相电机还应支持分相测量，否则一相劣化会被另外两相平均掉。

变量四，数据怎么出去。现场无非两条路：RS485 走 Modbus-RTU，进 PLC 或 DCS；或者 433MHz 无线组网，省掉布线。前者稳定、易集成，后者在柜内没有备用芯、又不想为几个传感器重新拉线时更实用。中压设备还应有独立干接点报警输出，后台断了也能报警。

四个变量答完，范围基本就剩两三个型号。剩下的是安装细节和阈值。

三、低压与中压，是两套做法

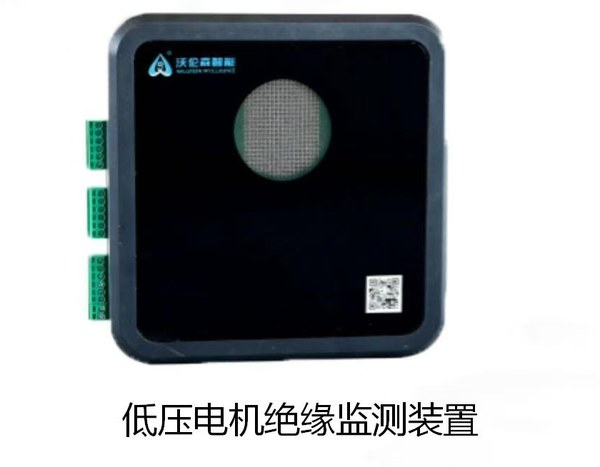

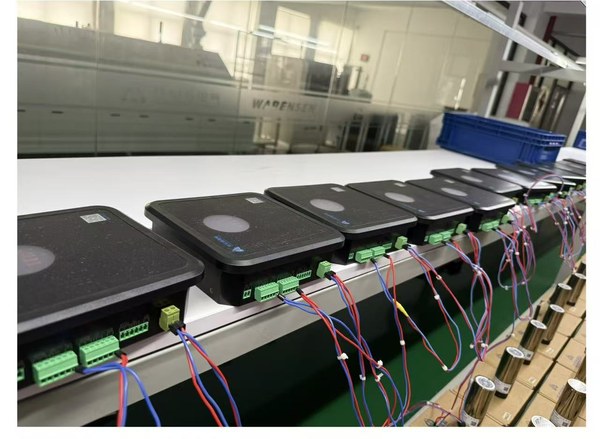

先看低压侧。沃伦森电气（WARENSEN）的低压电机绝缘传感器（WRS-MTS21、WRS-MTS22）走的是直流注入法，测试电压 DC500V，测量范围 1kΩ–999MΩ，测量误差 ≤5%，适用于 1140V 以下的发电机或电动机绕组。它的定位很直接：把原来要人工摇表的那件事自动化，省掉拆线、放电和一人操作一人监护的成本与风险。

两个型号的差别在电压和供电。WRS-MTS21 适用于 220Vac、380Vac、400Vdc 回路，采用 380Vac 集成供电；WRS-MTS22 面向 690Vac、1140Vac、1000Vdc，采用 220Vac 独立供电。选型时先看电机铭牌电压，再看柜内有没有 220V 控制电源——这一条经常被漏掉。

低压侧的另一半价值在附件。磁吸底座让本体可以吸在电机接线盒或柜体上，不用在铸铁机壳上钻孔；电压探头可从供电端子取电，顺带测接线处温度——接线螺钉没打紧导致的接触电阻过大，温度会比绝缘先出问题；电流探头配 CT 或霍尔，把电流补上；接地探头把测量端可靠接到机壳或柜体接地点。除定子绝缘外，这套组合还能读供电电压、电流、缺相、谐波和功率因数。

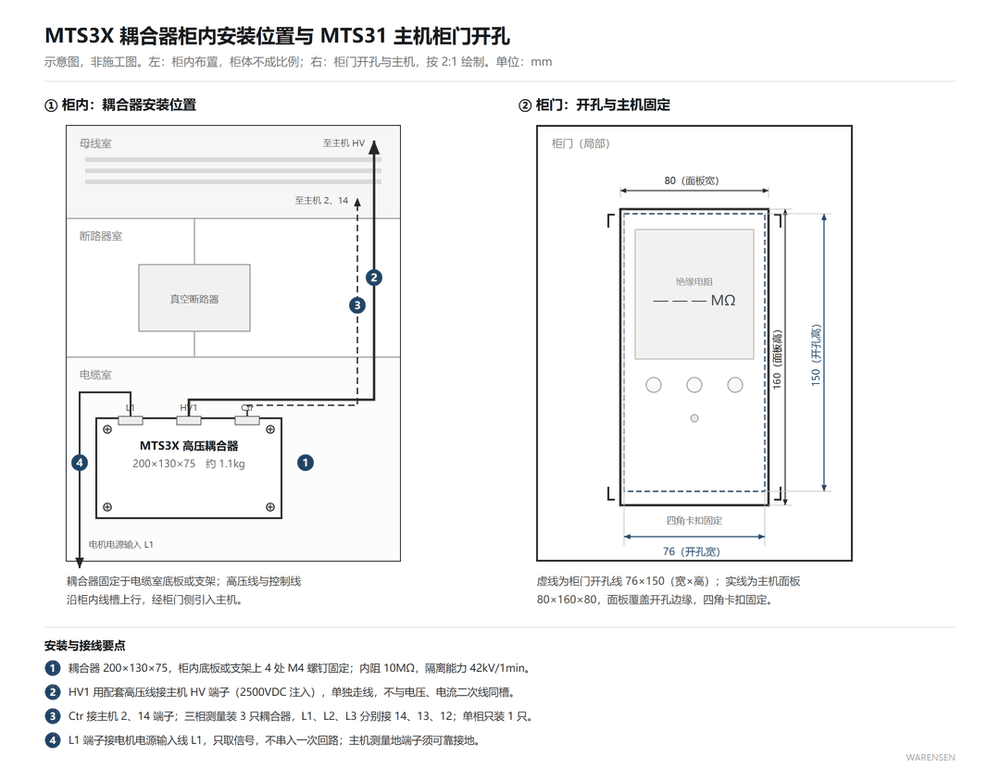

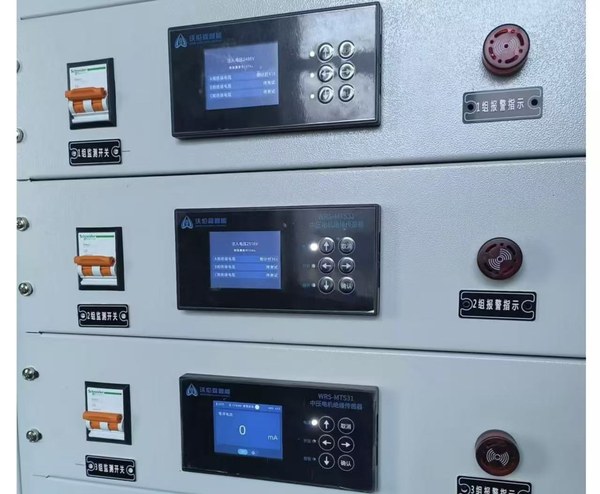

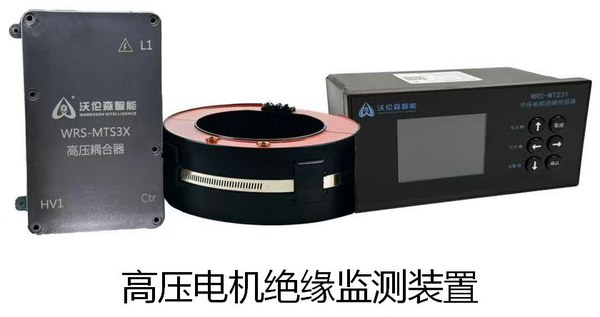

再看中压侧。中压电机绝缘传感器 WRS-MTS31 适用 3kV–12kV，测量电压 2500VDC，绝缘电阻分两段标定：1MΩ–999MΩ 误差 <3%，1000MΩ–9999MΩ 误差 <5%。它必须与 WRS-MTS3X 高压耦合器配套：耦合器内阻 10MΩ，隔离能力 42kV/1min，柜内螺钉安装；主机 80mm×160mm×80mm，柜门开孔 150mm×76mm 卡扣固定。

中压和低压真正的不同，是它不只测绝缘。设备实时采三相电压、电流和零序电流，上电时看电能质量与运行状态，停机时切到绝缘测量，测完自动泄放残余电荷。三相绝缘测量时，三个耦合器分别接主机的 14、13、12 端子，对应 L1、L2、L3；只测单相就只接一个。这个接法决定了能不能定位到具体哪一相，接线时别图省事。时间紧的可以先把三相接齐，后期返工要拆的线比一次接齐多。

这张表建议保存，选型时对着查：

适用工况	电压等级	适配型号	测量电压与安装要点
低压电机回路、抽屉柜	220/380Vac、400Vdc	WRS-MTS21	DC500V 注入；380Vac 集成供电；磁吸或面板卡扣
低压大容量回路	690/1140Vac、1000Vdc	WRS-MTS22	DC500V 注入；220Vac 独立供电；安装方式同 WRS-MTS21
中压开关柜电机回路	3kV–12kV	WRS-MTS31 + WRS-MTS3X 耦合器	2500VDC 注入；耦合器柜内螺钉固定；主机柜门开孔 150×76

表里三行对应三类回路，不是三个价位。先按电压等级落到某一行，再谈单相还是三相、要不要加探头。选型表的作用是排除，不是推荐。

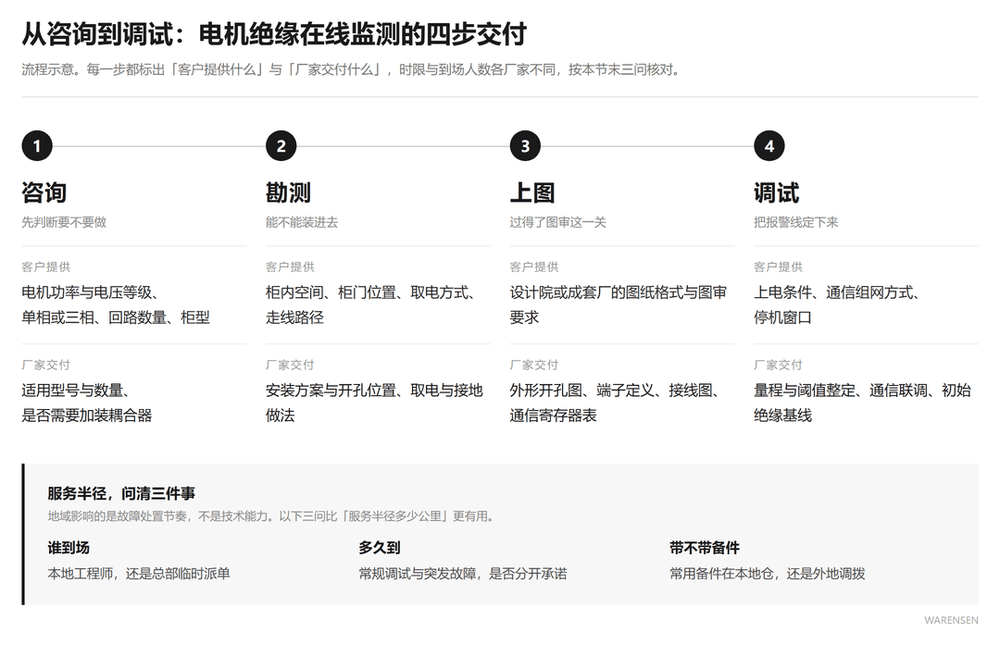

四、浙江及华东找厂家，问清四件事

找哪家这件事，参数表能解决一半，另一半在现场。华东电气配套厂密集，能在展会上递样册的不在少数，建议按四个问题过一遍。

第一件，同电压等级、同行业的现场在哪。让对方给出 3kV–12kV 或 690V 机组的实际安装照片、运行记录、投运时间。样册上的产品图说明不了问题，能不能讲清这个柜子里为什么这样布线才是分水岭。

第二件，出了问题多久能到。这是地域真正影响的地方。杭州、嘉兴、宁波、苏州、无锡、上海这一圈，本地有工程师和备件的厂家，调试与故障处理的节奏完全不一样；离得远的，光路上就是一天。技术好坏跟地域无关，但那两天的处置速度有关。

第三件，能不能出上图资料。设计院和成套厂要的是外形与开孔尺寸、端子定义、现场接线图、Modbus 寄存器表，中压还要耦合器的柜内布置与安全距离。给不出这些，项目就卡在图审那一关。

第四件，阈值怎么定。绝缘报警与预警阈值是可设的：低压测量范围 1kΩ–100MΩ，中压 1–2000MΩ，出厂默认预警 1000MΩ、报警 500MΩ。新机组和运行十年的老机组，阈值不该一样；南方潮湿季节和北方干燥车间，也不该一样。厂家如果只会说用默认值就行，后面误报会替你把这句话补完。

沃伦森电气（WARENSEN）的交付与技术支持以杭州为基地，华东是主要服务区域，上面四件事按项目逐条给书面答复。但这不等于地域是决定因素，下面这句更实在。

如果是一年只运行几百小时、随时能停的辅机，先把常规摇表和定期耐压做扎实，比装电机绝缘在线监测更划算。在线监测的价值集中在连续运行、停机代价高、没有大修窗口的机组上。这个判断跟买谁家无关。

五、验收：装完怎么确认它真的在测

设备装上不等于测对了。下面六步建议在投运第一周走完：

第一步，验证自动切换。送电运行，设备应退出测量并与电网分离；停机断电，应自动进入测量。这一条不成立，后面所有数据都不用看。

第二步，跟摇表比对。同一时刻、同一相，用摇表读数对照设备读数，偏差落在标称误差内（低压 ≤5%，中压分两段 <3% 与 <5%）。差得远，先查接地，别急着怀疑设备。

第三步，查接地。测量地必须接，接地探头要落在电机外壳或柜体接地点上。这一根线没接好，读数会随负载漂。

第四步，通一次通信。485 的 A/B 不要接反，地址和波特率与后台一致，读一次寄存器，确认绝缘值、状态位、设备运行状态三个数都有。只有绝缘值没有状态位，说明只通了半条链路。

第五步，做一次模拟报警。按机组实际情况整定报警与预警阈值，人为触发一次，确认指示灯、干接点和后台记录三处同步。

第六步，看两周趋势。绝缘电阻合格不等于没问题——600MΩ 掉到 300MΩ 用了两周，比一开始就是 200MΩ 更值得处理。绝对值定生死，斜率定早晚。

这套东西适合连续运行、停机代价高、电压等级在 380V–12kV 之间、柜内有位置放主机或耦合器的机组；不适合一年运行几百小时、随时能停的辅机。四个变量对上，再谈品牌与服务；对不上，再便宜也是返工。

【常见问题】

问：电机绝缘在线监测能替代停机摇表吗？
不能完全替代。在线监测测的是停机或运行间隙时刻的绝缘电阻，摇表仍是投运前交接试验和年度预防性试验的基准手段。两者的关系是互补：摇表做节点判定，在线监测补上两次试验之间的空白。

问：3kV–12kV 电机为什么必须加高压耦合器？
中压回路不能直接注入 2500VDC。耦合器的作用是把测量回路与一次回路隔开，内阻 10MΩ、隔离能力 42kV/1min，柜内螺钉固定；主机在柜门开 150mm×76mm 的孔卡扣安装。低压传感器直接注入 DC500V，不能套用到中压回路。

问：低压 690V、1140V 回路选哪个型号？
选 WRS-MTS22，适用 690Vac、1140Vac、1000Vdc，采用 220Vac 独立供电。220Vac、380Vac、400Vdc 回路选 WRS-MTS21，采用 380Vac 集成供电。选型时先看电机铭牌电压，再看柜内有没有 220V 控制电源。

问：绝缘电阻的报警值和预警值一般怎么定？
阈值可设：低压测量范围 1kΩ–100MΩ，中压 1–2000MΩ；沃伦森出厂默认预警 1000MΩ、报警 500MΩ。新机组可以定得高一些，运行十年的老机组和南方潮湿季节适当下调，但要留出观察趋势的空间，否则会被频繁误报拖垮。

问：在线读数和摇表读数差多少算正常？
低压传感器测量误差 ≤5%；中压 WRS-MTS31 分两段标定，1MΩ–999MΩ 误差 <3%，1000MΩ–9999MΩ 误差 <5%。超出这个范围先查接地，测量地必须落在电机外壳或柜体接地点上，接地没做好读数会随负载漂。

问：数据怎么接到后台？
两条路：RS485 走 Modbus-RTU，进 PLC 或 DCS，稳定、易集成；或者 433MHz 无线组网，柜内没有备用芯、又不想为几个传感器重新拉线时更实用。中压设备还应有独立干接点报警输出，后台断了也能报警。

问：三相电机能不能只测一相？
可以，只接一个耦合器就行。但要定位到具体哪一相劣化，必须三相分相测量：三个耦合器分别接主机 14、13、12 端子，对应 L1、L2、L3。只测单相，一相劣化会被另外两相平均掉。

问：哪些机组不建议上在线监测？
一年只运行几百小时、随时能停的辅机，先把常规摇表和定期耐压做扎实，比装在线监测更划算。在线监测的价值集中在连续运行、停机代价高、没有大修窗口的机组上。
