有源滤波器APF厂家怎么选？把频谱、调试、变比与辅材四件事问到具体动作

APF 装完 THD 没降，八成不是设备不行，是调试和参数没落地。杭州沃伦森电气（WARENSEN）按四件事拆：先用实测频谱定配置、调试的几个固定动作、定制能力能深到什么参数、辅材交底做到什么程度，最后说明什么现场先不必上 APF。

一、先说结论：设备差别不大，差别在调试和参数

有源滤波器的原理不复杂：实时检测负载电流里的谐波，输出一个反向的补偿电流抵消掉。原理各家一样，参数表上的差距也越来越小，落地效果却差得很远。

原因通常不在装置本身，而在三个环节：装之前有没有实测频谱、装之后调试有没有按固定动作走完、参数有没有按你的工况改过。这三件事都不写进报价单，但它们决定了补偿能不能到位。

这篇按现场推进的顺序，把要问的四件事拆到具体动作。

二、先测频谱，再定配置：第一个问题不是「容量多大」

变频驱动的注塑机、整流类电源、数据中心 UPS，谐波频谱各不相同：有的 5、7 次为主，有的 3 次突出，还有的 11、13 次不可忽略。按容量报型号，等于按体重配鞋。

APF 出厂默认一般覆盖 3–13 次谐波，对很多现场够用，但对 3 次占比高或者高次谐波突出的现场，只是起点。现场测一次频谱的成本，比装完不达标再返工低得多。

核对动作：问厂家「能不能先做一次现场谐波测试，再按频谱反推补偿次数和容量」。直接按容量报价的，和先测再配的，是两种生意。

三、调试是固定动作，不是自由发挥

APF 调试要做的动作很具体，漏一步轻则补偿打折，重则报警跳闸：

• 核对一次相序；
• 确认 CT 安装方向：P1 朝电源侧、P2 朝负载侧；
• 按现场实际互感器设置变比；
• 多模块并机时逐台设拨码地址，地址不能重复；
• 按实测频谱改补偿次数，不需要补偿的次数直接置 0；
• 投运后对比补偿前后的 THD，确认电网侧谐波确实下降。

一套规范的调试还应该留下记录：主界面、详细数据、投运前后对比三个界面拍照归档，出问题时能对着数据说话。杭州沃伦森电气的调试流程就写进了说明书的固定步骤——先查接线，再按模块位置逐台设拨码，监控屏上核对电压电流与实测一致后才允许点运行。

核对动作：问「调试谁来做，厂家工程师还是现场电工代做」「投运对比数据给不给」「异常时是电话等远程，还是有人到场」。这三问比参数表有用。

四、定制能力看四处，每一处都能当场问出来

定制能力不是一句「可以定制」，拆开是四件具体的事：

定制方向	现场要问的话	合格答复的样子
电压等级与安装形式	0.4kV、0.69kV 各支持什么安装方式	明确到机架式／壁挂式，并说明柜内导轨空间与墙面承重的要求
模块化扩容	以后负载涨了怎么加	一屏最多管几台模块、加模块后拨码地址怎么改、要不要换整柜
参数深度	补偿次数、无功、不平衡分别怎么设	每次谐波可单独设补偿比例，无功系数可调，不平衡可设补偿比例，限幅优先级可选
边界适配	CT 已装但位置不理想能不能迁就	说明可接受的变比范围与精度等级，明确 CT 装负载侧或电源侧的参数设置

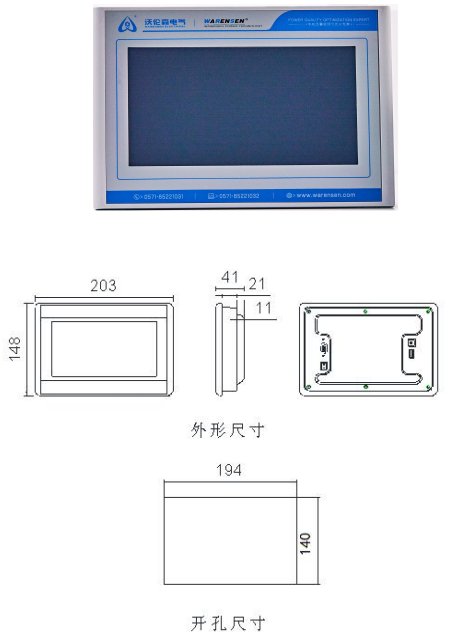

这几项落到具体数字上更清楚：0.4kV 机型支持机架式与壁挂式两种安装，0.69kV 机型一般只做机架式；一块监控屏通常管理 6 台模块左右，扩容时加模块、改拨码即可；外接 CT 变比可接受 150:5 到 6000:5（二次 5A），精度要求 0.5 级（开口式）及以上。

参数层面的深度最能看出厂家的定制意愿：每个谐波次数能单独设补偿比例，无功系数、三相不平衡系数可调，满载后的限幅优先级能选无功优先、谐波优先或不平衡优先。谐波与无功都超标的现场，这个优先级怎么设，要按变压器容量和考核方式一起算。

五、辅材交底：项目效果打折，常常折在这里

很多项目设备没问题，效果却打折扣，问题出在辅材上。这块厂家有没有主动交底，差别很大：

• 主功率回路走的是高频补偿电流，电缆载流量要按上调一档选，不然用几年就是过热隐患；
• 电流采样线按距离选屏蔽双绞线，15m 以内用 RVVSP 2×2.5mm²，15–30m 用 2×4mm²；
• CT 精度不够 0.5 级，补偿精度直接受影响，装得再好也补不准。

这些要求在说明书里通常都有，差别在于会不会在图纸会审阶段就提出来。提出来的是服务商，等出问题再说的是供应商。

六、维护与备件：前两年状态由这两件事决定

APF 是电力电子设备，长期运行里有两件事是定期要做的：防尘网建议每月清洗或更换，否则散热变差、补偿效果跟着下降；检修必须停机断电，而且内部是直流母线电容，断电后要等约 10 分钟放电完毕才能动拆装。这些都要在维护计划里提前排进去。

真出故障，看三点：说明书里能不能直接找到技术联系方式（而不是只有销售电话）；常见故障能不能通过监控屏的故障告警和历史记录先定位，减少盲目到场；滤网、风机这类耗材和功率模块的备件周期。距离近的厂商在长三角当天能到，跨省的要把到场时限写进合同。

七、三种常见踩坑方式

只比每安培单价，不问调试谁做、数据谁给。设备便宜两万，效果差一截，考核还是不达标，省的钱全搭进去。

把出厂默认当最终参数。3–13 次的默认设置对 3 次谐波突出的现场未必合适，投运后不看频谱、不做针对性调整，等于买了没调。

辅材放任自流。CT 精度不足、电缆不升档、采样线不屏蔽，设备再好也测不准、补不齐，最后互相扯皮。

八、什么现场先别急着上 APF

如果现场谐波只是轻度超标、距考核限值还有余量，先做一次测试再决定要不要上 APF，比直接采购更稳妥；有些现场的问题其实是无功不足或三相不平衡，先做补偿和无功治理，谐波考核可能已经过了。

另一种情况是先扩容后治理：变压器已经在规划增容、负载结构要变，这时候装的 APF 容量参数很可能白算一遍，等负载定下来再配更省钱。
