工业电机绝缘在线监测装置参数怎么核对？测试电压、分段精度、PI/DAR 与通讯逐项对

「能测到 9999MΩ」这句话什么都说明不了。杭州沃伦森电气（WARENSEN）把工业电机绝缘在线监测装置要核的参数拆成四项：注入电压与耦合方式、联锁与泄放动作、分段精度、诊断维度的口径，再补一条通讯与安装，附低压与中压两类型的参数对照表。

一、先说一句话：参数要拆开读，不能整句听

厂家说「量程到 9999MΩ」，只能说明上限；说「精度 ±5%」，没说哪一段的 ±5%；说「支持在线监测」，没说测之前要不要人为停电接线。这三句话都真，但都不够判断。

核对参数的正确顺序是：先看注入电压与电压等级是否对得上，再看「在线」到底自动到什么程度，然后拆分段精度，最后问除绝缘电阻之外还测什么。四项都能落到数字和动作上，这套装置才算讲清楚了。

二、注入电压与耦合方式：这一项错了，后面全废

直流注入法是当前在线测绝缘的主流路线：往绕组与机壳之间注入直流，通过泄漏电流反算绝缘电阻。注入电压选多高，直接决定能不能测出真实劣化。

低压电机（380–1140V）按 DC500V 注入，在线测量用低频 50Vac 交流注入；中压电机（3kV–12kV）按 2500VDC 注入，而且必须经高压耦合器进去——中压回路不能直接注入 2500VDC。

耦合器不是配件，是安全件。WRS-MTS3X 隔离耦合器内阻 10MΩ、隔离能力 42kV/1min，尺寸 200×130×75mm、约 1.1kg，柜内 M4 螺钉固定；PT 二次侧、CT 二次侧与零序电流在进主机之前，还要经 WRS-MTS3a 信号耦合器隔离，绝缘电阻 1000MΩ、隔离能力 3kV/1min，导轨安装。

核对动作：报出你电机的额定电压，问厂家注入电压和注入方式；再问「中压这一路，耦合器的隔离能力和内阻是多少」。电压配低了测不出早期劣化，配高了可能损伤绕组；答不出耦合器参数的，这一项就没做完。

三、「在线」要看动作：联锁、自动切换、泄放、检修

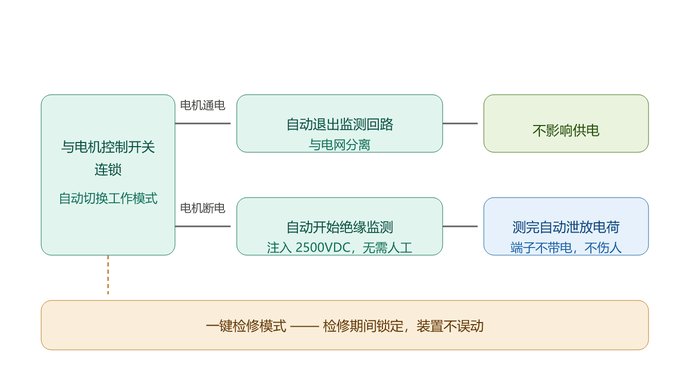

不少装置自称在线，实际每次测量都要人到现场接线、配合停电。真正的在线，是装置自己判断电机在什么状态：

• 电机通电运行时，装置自动退出监测回路、与电网分离，不影响供电，同时在线监测电压、电流、谐波、三相不平衡与零序电流；
• 电机断电停机后，自动开始绝缘测量，不需要人工干预；
• 与电机控制开关联锁，自动切换工作模式，不需要运行人员改操作习惯；
• 配一键检修模式：检修前通过智能终端一键下发进入，退出时一键恢复，避免检修期间误测量与误报警。

还有一个容易被忽略、但必须写进合同的动作：测量完成后自动泄放绕组残余电荷。2500VDC 注入之后电荷不泄放，下一个碰接线端子的人就有风险。这一条不要只听口头承诺。

核对动作：问「运行时的切换是谁在指挥，靠什么信号？测完电荷怎么泄放？」答案里出现「手动」「看情况」的，自动化程度就要打问号。

四、精度必须按分段看：一个 ±5% 说明不了问题

绝缘电阻基数大，健康状态在 GΩ 级、劣化状态可能掉到 MΩ 甚至 kΩ 级，同一台装置在不同区间的误差要求不一样。中压 WRS-MTS31 分两段标定：1MΩ–999MΩ 误差小于 3%，1000–9999MΩ 误差小于 5%；低压 WRS-MTS21 系列测量范围 1kΩ–999MΩ，误差不超过 ±5%。

为什么中压常用段要求更严：绝缘电阻基数本来就大，5% 的误差足以淹没早期劣化趋势。一段 3%、一段 5% 这种写法，才是可核的；只给一个 ±5%，等于没说哪一段。

核对动作：让对方明确「哪个区间对应哪个误差」。答不出来，或者所有区间统一一个数，就问一句「那早期劣化怎么看出来」。

五、诊断维度：PI 与 DAR 的口径最容易写错

绝缘电阻的绝对值会骗人。受潮、温度、表面污秽，都能让同一台健康电机测出不同读数。判断绝缘状态，趋势和特征量比单次绝对值可靠。

两个特征量的口径要写对：极化指数 PI 是 R10min 与 R1min 的比值，吸收比 DAR 是 R60s 与 R15s 的比值。网上不少资料把 PI 写成 R60min/R1min，那是另一套口径，别照抄。

除绝缘之外，装置通常还同步采集电气参数：电压、电流、谐波、三相不平衡度、零序电流。低压这一路做得更集成，一台传感器可以同时给绝缘、接线温度、供电电压电流、局部放电、功率因数、缺相与谐波，接线温度还能反映接线螺钉松动引起的异常发热。

核对动作：问「除了绝缘电阻，还给什么量？」只给一块绝缘读数的装置，本质上是一块联网的兆欧表。

六、通讯与安装：能不能装进去，数据能不能出来

最后落到工程上。中压装置的通讯是 RS485（Modbus RTU，2400–115200bps）加 433MHz 无线；低压传感器的 433MHz 指标写得更具体：空旷环境不超过 500m、工厂环境不超过 300m，支持 OTA 升级，上传间隔 60s 至 60min 可调，另有 RS485（4800–115200bps）有线通道。

安装要分类型看：中压主机柜门面板开孔、卡扣安装，开孔 150mm×76mm；耦合器柜内 M4 螺钉固定；信号耦合器导轨安装。低压本体三种装法——电机接线盒磁吸、柜内磁吸、面板卡扣，磁吸力度 40kg，不钻孔、不改电机本体。

核对动作：把你的配电柜照片和系统架构发给厂家，让它回答三个问题——装在哪、怎么走线、数据进哪个系统。三问答不清，方案先放一放。

七、两类型号参数对照

把上面几节压成一张表，选型时对着核：

项目	WRS-MTS21 系列（低压）	WRS-MTS31（中压）
适用电压	380–1140V	3kV–12kV
注入电压	直流 DC500V；在线低频 50Vac	2500VDC，须经高压耦合器
测量范围	1kΩ–999MΩ	1MΩ–999MΩ、1000–9999MΩ
测量精度	±5%	MΩ 段小于 3%，GΩ 段小于 5%
安装方式	接线盒磁吸、柜内磁吸、面板卡扣	柜门面板开孔 150×76mm，耦合器柜内 M4
通讯	433MHz（空旷 500m／工厂 300m）、RS485	433MHz、RS485 Modbus RTU
环境	IP40／IK05、阻燃 V-0、-25～60℃	工作 -20～60℃、海拔 2000m 以下

八、边界：这些情况先别买

季节性运行、一年只跑几百小时的辅机，先把定期摇表和预防性试验做扎实；即将整体更换的老旧电机，也不值得加装。在线监测的价值集中在连续运行、停机代价高、没有大修窗口的主力机组上。

另外把口径说死：绝缘电阻必须在电机停机、与电源可靠隔离的条件下测量，所谓「在线」是测量动作自动化，不是带电测绝缘。任何把这个说成「不停电测绝缘」的方案，参数表写得再漂亮也不要。
