化工与石化现场的绝缘监测，难的不是测量，是装得进去：装置落在哪个区域等级、证书核到哪一级部件、动火与停电窗口怎么压缩。杭州沃伦森电气（WARENSEN）按这三关拆解落地路径，附区域—部件—文件对照表，并说明哪些装置反而先别上。
直流注入法测绝缘电阻不新鲜：低压电机按 DC500V 注入，3kV–12kV 中压电机按 2500VDC 经耦合器注入，行业里都有现成方案。真正让项目停下来的，是三条现场条件：
所以考察厂家时，先别问测量范围，先问这三条怎么解决。顺序反过来。
爆炸危险区域按等级分区管理，不同等级对电气设备的要求完全不同。选型第一步不是看设备参数，而是拿着区域划分图，和厂家一起确定每个部件装在哪：
| 部件 | 常见安装位置 | 是否进入危险区 | 需要什么文件 |
|---|---|---|---|
| 传感器主机 | 开关柜柜门面板（配电室） | 通常不进入 | 面板开孔尺寸、防护等级说明 |
| 高压耦合器 | 开关柜柜内，注入回路延伸到电机侧 | 视柜体位置 | 隔离能力、柜内安装方式 |
| 低压传感器本体 | 电机接线盒磁吸、柜内磁吸、面板卡扣 | 可能进入 | 防护等级、阻燃等级、防爆型式证书 |
| 延伸探头 | 端子、铜排等测量点 | 视测点位置 | 探头与主机的连接方式、绝缘距离 |
| 信号耦合器 | 柜内导轨 | 随主机 | 绝缘电阻、隔离能力 |
低压传感器这一路更灵活：本体支持电机接线盒磁吸、柜内磁吸、面板卡扣三种安装，磁吸方案不钻孔、不改动外壳，对防爆结构完整性的影响最小；电压、电流、接地探头可以把测量点延伸到端子和铜排，本体则挪到相对安全的位置。
判断标准：让对方出一张标注了区域等级的安装点位图。说不清每个部件落在几区的，方案不要往下走。

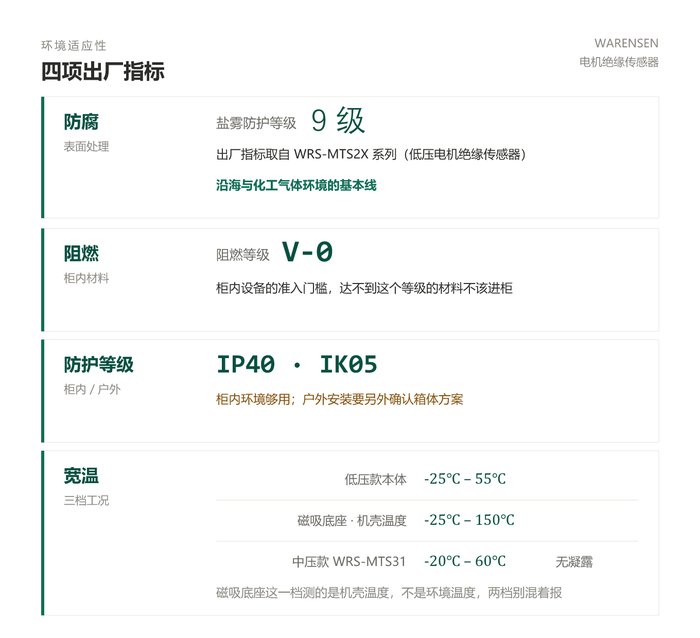

沿海石化、户外泵区、循环水场附近，设备失效的第一原因往往不是电，是腐蚀和温度。低压电机绝缘传感器（WRS-MTS21 系列）的出厂指标可以逐项核：
中压侧的 WRS-MTS31 工作环境 -20℃ 至 60℃、无凝露，储存 -20℃ 至 75℃，适用海拔 2000m 以下。盐雾与腐蚀这两项，参数表上的数字不等于报告——直接要第三方检验报告，并把等级写进合同附件。
判断标准：四项指标里，阻燃、防护、温度可以对着说明书核；盐雾、腐蚀必须看报告。只会说「我们防腐做得好」的，按没做处理。
这一条要放在最前面提醒：任何设备进入爆炸危险区域之前，先核铭牌与证书，没有证书的设备一票否决。要齐的文件是三类：
判断标准：证书清单作为合同附件，货到验收逐台核铭牌型号与证书编号。这一条没有商量余地。
化工装置的停电窗口按小时算，动火审批按天算。方案设计要围着这两个约束转：
判断标准：施工方案里有没有动火等级评估和停电时长书面承诺。两样都没有的方案，是按内陆电厂写的，不是给你的装置区写的。
装置报了警没人处置，前面五关全部白做。化工企业有自己的安全管理制度，监测方案要接进去：
判断标准：投运三个月后抽查一次，值班员能不能说出预警和报警分别该怎么处置。说不出来，制度就没接上。
把认证当万能。2 区适用的设备装进 1 区，或者只核了整机证书、没核探头部件，验收时被安全部门卡住，整批退货。
忽略环境腐蚀。参数表都合格，三年后接线端子锈蚀、读数漂移；盐雾等级没写进合同的，维权都难。
装完不进制度。数据躺在没人看过的后台，值班流程还是老三样，监测方案变成应付检查的摆设。
有两种情况先别上：一是装置区面积小、电机全部位于非危险区域、停电检测成本不高，常规绝缘检测加人工巡检更省钱；二是电机本身就在等改造、下一步要整体更换，给旧设备装监测等于给要拆的柜子加配件。
还有一条口径必须说清：绝缘电阻要在电机停机、与电源可靠隔离的条件下测量。在线的含义是测量动作自动化，不是带电测绝缘，这一点在防爆区尤其不能含糊。
不一定，多数时候可以避开。中压方案里主机装在开关柜柜门（通常在配电室），耦合器在柜内，只有注入回路延伸到电机侧；低压方案可以把本体磁吸在柜内或面板，用延伸探头把测量点送到端子和铜排。先把部件位置定下来，再谈要不要证书。
磁吸不钻孔、不改动电机本体与外壳，对有防爆要求的场合影响最小，磁吸力度 40kg。但磁吸不等于免证：本体若确实要进入危险区域，防爆型式证书与铭牌型号仍要逐台核对。
用低压电机绝缘传感器 WRS-MTS21 系列，适用 380–1140V，注入方式为离线 DC500V、在线为低频 50Vac 交流注入，测量完成后自动泄放残余电荷。再往上是 3kV 起的中压段，要改用 WRS-MTS31 加高压耦合器，测法与安装都变了。
两条路：RS485 走 Modbus RTU（2400–115200bps）接 PLC 或 DCS；也可以用 433MHz 无线先汇总到网关再上送。另外必须保留独立继电器干接点，通信断了也能就地报警，这是化工现场最低限度的兜底。
常规配置按半天到一天估，具体取决于柜数、耦合器数量和是否需要重新敷设电缆。压缩窗口主要靠三件事：磁吸与卡扣替代钻孔、无线替代跨柜布线、断电自动测量替代人工操作。改造前让对方给书面的停电时长预估。
两条依据：一是分段精度，WRS-MTS31 在 1MΩ–999MΩ 偏差小于 3%、1000–9999MΩ 小于 5%；二是比对记录，停机条件下装置测一次、标准绝缘表测一次，偏差在指标内并留档。没有比对记录的「准」是说法，不是证据。
先分清报警类型（绝缘越限、零序电流异常、通信异常），再看历史趋势判断是突变还是渐变，同时查现场湿度和凝露情况。化工现场常见原因是阈值照抄出厂默认值，没有按本厂机龄和环境修正。
电机全在非危险区、装置规模小、停电检测成本低的场合；以及即将整体改造或更换的旧电机。这两类把常规绝缘检测做扎实，投入产出比更高。
