中高压电机绝缘监测服务商怎么选？看方案配置、整定验收与售后响应三处交付细节

中高压电机绝缘监测买回来只是及格线，真正决定一年后能不能用起来的，是服务商的三件事：方案阶段交不交得出文件，整定阶段留不留得下记录，售后阶段肯不肯写进合同。杭州沃伦森电气（WARENSEN）按交付顺序拆一遍怎么考察，附整定核对表与不适用条件。

一、先分清：卖装置和做交付是两笔生意

3kV–12kV 电机的绝缘监测，不是挂一只传感器就完事。它涉及 2500VDC 直流注入、高压耦合器、PT 二次侧电压、CT 二次侧电流、零序电流互感器，以及与电机控制开关的联锁逻辑，还有测量完成后对绕组残余电荷的泄放。装只是最后一小步。

所以考察服务商的第一个问题不是「装置多少钱」，而是「这套东西谁装、装完谁整定、出了问题谁到场」。同一个型号，只发货的和做交付的，一年后的结果完全不同。

判断方法很直接：让对方发一份最近项目的实施方案，看里面有没有电机清单、每台的电压档位、耦合方式、接线点位、停电窗口时长。通篇只有型号和报价的，是卖货的，不是做交付的。

二、方案阶段：三份文件，凑不齐就是没做完

中压柜不能随便开，方案必须落到点位和图纸上。考察时直接要这三份，缺一份都是方案没做完：

• 接线图：耦合器高压侧接在哪、PT 二次侧从哪取、CT 二次侧穿心方向、测量地落在哪个接地点；
• 变比清单：PT、CT 变比分别是多少，分别接到主机哪几个端子；
• 联锁逻辑说明：装置与电机控制开关怎么联动，什么条件下自动退出监测回路。

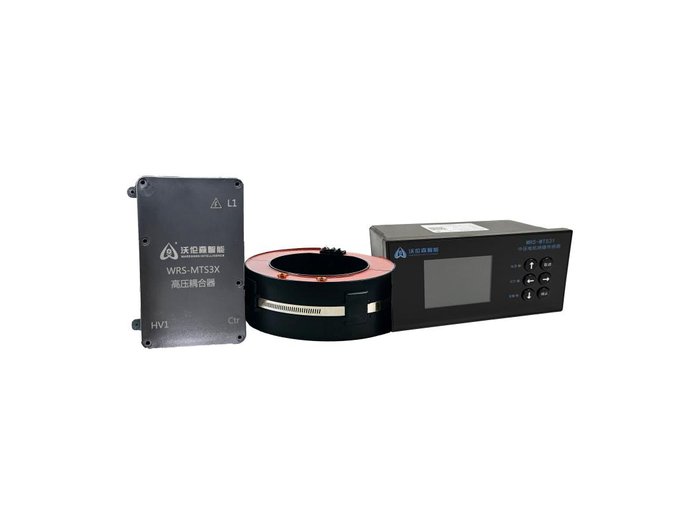

耦合器本身的参数也要核进去。WRS-MTS3X 隔离耦合器内阻 10MΩ、隔离能力 42kV/1min，尺寸 200×130×75mm、约 1.1kg，柜内 M4 螺钉固定；PT 二次侧、CT 二次侧与零序电流信号在进入主机之前，还要经 WRS-MTS3a 信号耦合器隔离，120×95×56mm、导轨安装，绝缘电阻 1000MΩ、隔离能力 3kV/1min。这几项落进方案，高低压分离才算讲清楚，而不是一句「有耦合器」。

判断标准：三份文件发不出来，方案没做完；发出来了但变比写「按现场确定」，等于没发。

三、整定：最容易糊弄的一步，也最影响结果

装置装完不等于能用。出厂默认值是通用工况的起点，不是终值。逐项对照这张表确认：

整定项	出厂默认或可设范围	现场要确认什么
绝缘阈值	默认预警 1000MΩ、报警 500MΩ，可设 1–2000MΩ	按电压等级、机龄、季节湿度修正；新机组定高，老机组下调但留出观察趋势的空间
测量节奏	自动测量延时与测量时间可设	与厂里的停机节奏、检修窗口对齐
电气阈值	过压、欠压、过流、谐波、三相不平衡、零序电流	逐项确认启用，或书面写明「暂不启用」
通信联调	RS485 Modbus RTU，2400–115200bps	后台看到真实数据才算联调完成
比对验证	停机条件下装置测一次、标准绝缘表测一次	1MΩ–999MΩ 区间偏差小于 3% 才算通过

最后一条别省。装置读数和标准表读数不在同一区间，后面所有趋势判断都是假的。验收单上要有「整定值确认」和「比对记录」两栏，缺一栏，风险就留在厂里。

四、售后：先看装置能不能自检，再看人肯不肯写进合同

售后能力一半写在装置里。WRS-MTS31 前面板 LCD 直接显示环境温度、相对湿度、报警状态和 485 连接状态，值班员不上位机也能判断装置通不通、报没报警；独立继电器干接点是兜底，通信断了还能就地报警，触点容量常闭 250VAC/5A 或 30VDC/5A；433MHz 与 RS485 两条通道并存，柜内没有备用芯、又不想为几只传感器重新拉线时，无线能省一段敷设。

另一半在人身上，两条要落进合同：响应时限与到场承诺；耦合器、信号耦合器这类关键备件的货期。口头承诺不算数，写进 SLA 才叫承诺。

还有一种更省事的售后：让装置自己把话说清楚。三相电机可以分相测量，L1、L2、L3 分别接主机 14、13、12 端子，哪一相劣化直接定位，不用整柜停电逐台排查。只测单相时，一相劣化会被另外两相平均掉。

五、培训与交接：判读能力要留在厂里

数据天天上，没人会看，等于没装。交接时至少拿到三件事：

• 判读口径：极化指数 PI 是 R10min 与 R1min 的比值，吸收比 DAR 是 R60s 与 R15s 的比值，两者都看趋势，不看单次绝对值；温湿度会让同一台健康电机测出不同读数；
• 操作口径：一键检修模式怎么进、怎么退，检修期间为什么不会误报警，报警后第一步看什么；
• 资料口径：接线图、整定值表、常见报警处置流程，纸质与电子各一套。

验收动作很简单：培训完随便点一位值班员，问「报警了先看什么」。答不上来，培训就没完成。

六、把五个环节收成一张考察清单

把上面几节压成一张表，考察时逐项打勾，两栏拿不出来的先放一放：

环节	要拿到的东西	不合格的信号
方案	接线图、变比清单、联锁逻辑说明	直接给报价单，不按工况出配置
安装	点位图、停电时长书面预估	答「到时候看现场」
调试	整定值确认、比对记录、通信联调结果	只肯开机，不肯整定
售后	SLA 写入合同、备件货期	只有销售电话，没有技术通道
交接	判读培训、资料清单	装完就走，无人培训

七、什么情况下不必上在线监测

说清边界比说清优势更重要。一年只跑几百小时、随时能停、停机代价很低的辅机，把定期摇表与预防性试验做扎实更划算；在线监测的价值集中在连续运行、停机代价高、没有大修窗口的主力机组上。

还有一条口径必须说死：绝缘电阻要在电机停机、与电源可靠隔离的条件下测量。所谓「在线」，指的是测量动作自动化、不用人到场手动接线，不是带电测绝缘。

八、一句话收束

方案阶段看交不交得出文件，整定阶段看留不留得下记录，售后阶段看写不写进合同，交接看值班员答不答得上话。这四关都过了，再谈价格不迟。
